专利号: 2024111942452
申请人: 山东泓尚环保科技有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-04-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

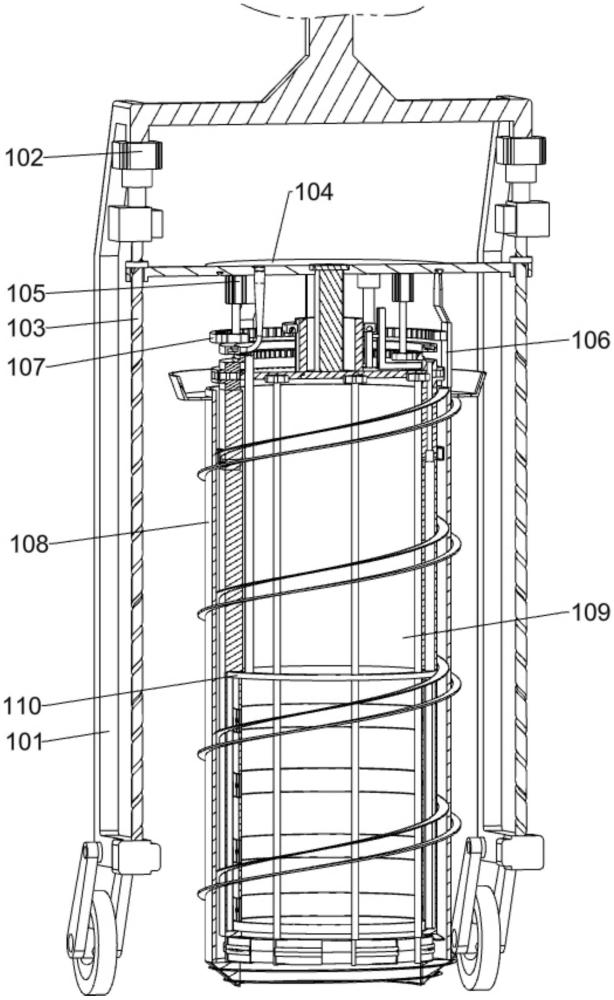

1.一种用于土壤元素检测的定位取样设备,其特征是,包括有支撑架(101),所述支撑架(101)固接有对称分布的第一电机(102),所述第一电机(102)的输出轴固接有与所述支撑架(101)转动连接的第一螺纹杆(103),对称分布的所述第一螺纹杆(103)共同螺纹连接有顶板(104),所述顶板(104)的下侧面固接有第二电机(105),所述第二电机(105)的输出轴固接有齿轮,所述顶板(104)的下侧面滑动连接有周向分布的连接板(106),周向分布的所述连接板(106)共同固接有齿圈(107),所述第二电机(105)输出轴上的齿轮与所述齿圈(107)啮合,周向分布的所述连接板(106)的下侧面共同固接有外筒(108),所述外筒(108)的上侧固接有收集壳,所述外筒(108)的内部转动连接有内筒(109),所述内筒(109)的下部开设有空腔,所述内筒(109)下部的空腔内滑动连接有密封环(110),所述内筒(109)内侧壁的下部固接有轴向等间距分布的第一连接环(111),所述第一连接环(111)的内侧固接有第二连接环(112),相邻的所述第一连接环(111)之间固接有气囊(113),等间距分布的所述气囊(113)均与所述内筒(109)下部的空腔连通,所述内筒(109)设置有用于传动所述密封环(110)向下移动的夹紧组件;

所述内筒(109)的外壁设置有与所述外筒(108)转动配合的绞龙;

还包括有切割组件,所述切割组件设置于所述顶板(104),所述切割组件用于切割收集到的土柱,切割组件包括有转轴(401),所述转轴(401)转动连接于所述顶板(104),所述转轴(401)的下端固接有传动齿轮(402),所述内筒(109)的侧壁转动连接有周向分布的转杆(403),所述转杆(403)的下端固接有滑动壳(404),所述滑动壳(404)与所述内筒(109)和所述外筒(108)滑动配合,所述滑动壳(404)滑动连接有刮板(405),所述转杆(403)的上端固接有小齿轮(406),周向分布的所述小齿轮(406)均与所述传动齿轮(402)啮合,所述顶板(104)设置有用于传动所述传动齿轮(402)转动的动力组件;

所述滑动壳(404)与所述刮板(405)均为弧形板,且所述滑动壳(404)与所述刮板(405)的圆心与所述内筒(109)的圆心一致。

2.根据权利要求1所述的一种用于土壤元素检测的定位取样设备,其特征是,相邻的所述第二连接环(112)之间设置有保护网,保护网用于保护所述气囊(113)。

3.根据权利要求2所述的一种用于土壤元素检测的定位取样设备,其特征是,所述夹紧组件包括有第二螺纹杆(201),所述第二螺纹杆(201)转动连接于所述内筒(109),所述密封环(110)的上侧固接有与所述内筒(109)滑动连接的螺纹管(202),所述螺纹管(202)与所述第二螺纹杆(201)螺纹连接,所述顶板(104)设置有用于稳定所述内筒(109)下部空腔内气压的稳压组件。

4.根据权利要求3所述的一种用于土壤元素检测的定位取样设备,其特征是,所述稳压组件包括有对称分布的支撑杆(301),对称分布的所述支撑杆(301)均固接于所述顶板(104)的下侧面,对称分布的所述支撑杆(301)共同固接有第三连接环(302),所述第三连接环(302)内设置有环形空腔,所述顶板(104)嵌有与所述第三连接环(302)内环形空腔连通的进气管(303),所述进气管(303)内的上端固接有单向气阀(304),所述第三连接环(302)的下侧连通有与所述内筒(109)下部空腔连通的连通管(305),所述内筒(109)和所述密封环(110)均与所述连通管(305)滑动连接。

5.根据权利要求4所述的一种用于土壤元素检测的定位取样设备,其特征是,所述动力组件包括有第三电机(501),所述第三电机(501)固接于所述顶板(104)的下侧面,所述内筒(109)的上侧面固接有传动齿环(502),周向分布所述转杆(403)均与所述传动齿环(502)转动连接,所述传动齿环(502)与所述连通管(305)滑动连接,所述传动齿环(502)与所述第二螺纹杆(201)转动连接,所述第三电机(501)的输出轴固接有齿轮,所述第三电机(501)输出轴上的齿轮与所述传动齿环(502)啮合,所述传动齿环(502)的内侧固接有弯杆(503),所述弯杆(503)滑动连接有限位杆(504),所述限位杆(504)的下部固接有限位销,所述传动齿轮(402)的上侧面固接有套管(505),所述顶板(104)设置有用于传动所述限位杆(504)向上移动的触发组件。

6.根据权利要求5所述的一种用于土壤元素检测的定位取样设备,其特征是,所述套管(505)的外侧壁开设有弧形且沿外壁倾斜的滑轨,所述限位杆(504)下部的限位销通过所述套管(505)外侧壁开设的滑轨与其滑动配合。

7.根据权利要求6所述的一种用于土壤元素检测的定位取样设备,其特征是,所述触发组件包括有电动推杆(601),所述电动推杆(601)固接于所述顶板(104)的下侧面,所述电动推杆(601)的伸缩端固接有第四连接环(602),所述第四连接环(602)与所述限位杆(504)滑动连接,所述限位杆(504)与所述弯杆(503)之间设置有弹簧。
