专利号: 2024111864311
申请人: 德州鑫鼎昊环保科技有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2024-12-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

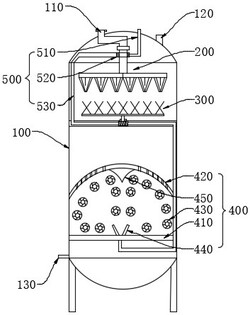

1.用于脂肪酸生产的旋转脱气塔,包括塔体(100),所述塔体(100)的上部设有进液口(110)和出气口(120),塔体(100)的下部设有出液口(130),其特征在于,所述塔体(100)上部设有与进液口(110)连通的旋转分液机构(200),所述旋转分液机构(200)的下部设有搅剪机构(300),所述搅剪机构(300)的下部设有填充料导流机构(400),还包括驱动旋转分液机构(200)以及搅剪机构(300)相反转动的联动送气机构(500)。

2.根据权利要求1所述的用于脂肪酸生产的旋转脱气塔,其特征在于,所述旋转分液机构(200)包括与进液口(110)连通的管道(210),所述管道(210)通过密封轴承(220)转动连接有分液管(230),所述分液管(230)连通有分液盘(240),所述分液盘(240)的下侧连通有若干组分液扰流组件。

3.根据权利要求2所述的用于脂肪酸生产的旋转脱气塔,其特征在于,所述分液扰流组件包括若干组与分液盘(240)下部连通的分液片(250),每组所述的两个分液片(250)的末端相互靠近,两个所述分液片(250)之间设有扰流板(260),所述分液片(250)上开设有若干分液孔,所述分液管(230)上设有叶轮一(270),所述叶轮一(270)由联动送气机构(500)驱动。

4.根据权利要求3所述的用于脂肪酸生产的旋转脱气塔,其特征在于,所述搅剪机构(300)包括固定在塔体(100)内部的且为中空的安装孔板(310),所述安装孔板(310)内设有驱动腔体(320),所述驱动腔体(320)内转动连接有由联动送气机构(500)驱动的叶轮二(330),所述叶轮二(330)连接有转动盘(340),所述转动盘(340)上设有若干搅剪组件。

5.根据权利要求4所述的用于脂肪酸生产的旋转脱气塔,其特征在于,所述搅剪组件包括设置在转动盘(340)上部的若干组交叉剪片(350)。

6.根据权利要求4所述的用于脂肪酸生产的旋转脱气塔,其特征在于,所述联动送气机构(500)包括进气管(510),所述进气管(510)连通驱动所述叶轮一(270)转动的空腔一(520),所述空腔一(520)通过管路(530)连通驱动腔体(320),所述驱动腔体(320)连通填充料导流机构(400)。

7.根据权利要求6所述的用于脂肪酸生产的旋转脱气塔,其特征在于,所述填充料导流机构(400)包括固定在塔体(100)底部与驱动腔体(320)连通的过液分气盘(410),以及设置在过液分气盘(410)上部的导向过液罩(420),所述过液分气盘(410)与导向过液罩(420)之间填充有分气填料(430)。

8.根据权利要求7所述的用于脂肪酸生产的旋转脱气塔,其特征在于,所述过液分气盘(410)的上开设有若干漏孔以及曝气孔,所述过液分气盘(410)的中部还设有末端向周边延展的曝气管(440)。

9.根据权利要求7所述的用于脂肪酸生产的旋转脱气塔,其特征在于,所述导向过液罩(420)为网孔状的弧形罩体,其内弧朝向塔体(100)的下部,其内弧顶部设有填料回流件。

10.根据权利要求9所述的用于脂肪酸生产的旋转脱气塔,其特征在于,所述填料回流件包括设置弧形罩体内弧顶部的扰流体(450),所述扰流体(450)呈倒锥形。
