专利号: 2024111746194
申请人: 沈阳宸骏鑫科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-08-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

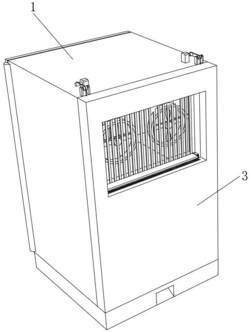

1.一种计算机散热系统,包括主体装置(1),其特征在于:所述主体装置(1)中部滑动连接有联动装置(2),所述主体装置(1)后端固定连接有挡盖装置(3),所述主体装置(1)中部固定连接有计算机本体(4);

其中,主体装置(1)包括壳体(101),所述壳体(101)中部固定安装有抽风模组(102),所述壳体(101)中部开设有滑动槽(103),所述滑动槽(103)中部位于抽风模组(102)上侧固定连接有挡条(104),所述滑动槽(103)下端左右两部均开设有两个柱形槽(105),所述滑动槽(103)下端中部开设有储灰槽(106),所述壳体(101)中部位于储灰槽(106)下端开设有出灰口(107),所述滑动槽(103)上端左右两部均开设有通孔(108),所述壳体(101)上端位于通孔(108)上侧固定连接有支架(109),所述支架(109)中部转动连接有滚筒(110),所述壳体(101)上端位于支架(109)前端固定连接有电动机(111),所述电动机(111)输出端固定连接有转动块(112),所述联动装置(2)包括滤网框架(201),所述滤网框架(201)上端固定连接有挡板(202),所述滤网框架(201)左右两端均固定连接有齿条(203),所述齿条(203)远离滤网框架(201)的一侧固定连接有中转块(204),所述中转块(204)下端固定连接有拉伸弹簧(205),所述中转块(204)上端固定连接有拉绳(206)。

2.根据权利要求1所述的一种计算机散热系统,其特征在于:所述挡盖装置(3)包括盖体(301),所述盖体(301)中部固定连接有齿梳(302),所述盖体(301)前端中部固定连接有两个限位架(303),两个所述限位架(303)之间转动连接有横杆(304),所述横杆(304)两端均固定连接有齿轮(305),所述横杆(304)外端等角度固定连接有两个毛刷(306)。

3.根据权利要求1所述的一种计算机散热系统,其特征在于:所述电动机(111)与计算机本体(4)电性连接,且拉绳(206)上端与转动块(112)固定连接。

4.根据权利要求1所述的一种计算机散热系统,其特征在于:所述拉伸弹簧(205)与柱形槽(105)相匹配,且拉伸弹簧(205)与柱形槽(105)底端固定连接。

5.根据权利要求2所述的一种计算机散热系统,其特征在于:所述齿条(203)与齿轮(305)啮合连接,且挡条(104)能够对滤网框架(201)进行限位。

6.根据权利要求2所述的一种计算机散热系统,其特征在于:所述滤网框架(201)中部能够安装滤网,且滤网的孔径能够根据计算机本体(4)进行调节。

7.根据权利要求6所述的一种计算机散热系统,其特征在于:所述毛刷(306)能够对滤网进行刷灰操作,且毛刷(306)能够与齿梳(302)相接触。
