专利号: 2024111658028
申请人: 南京信息工程大学
专利类型:发明专利
专利状态:已下证
更新日期:2026-01-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

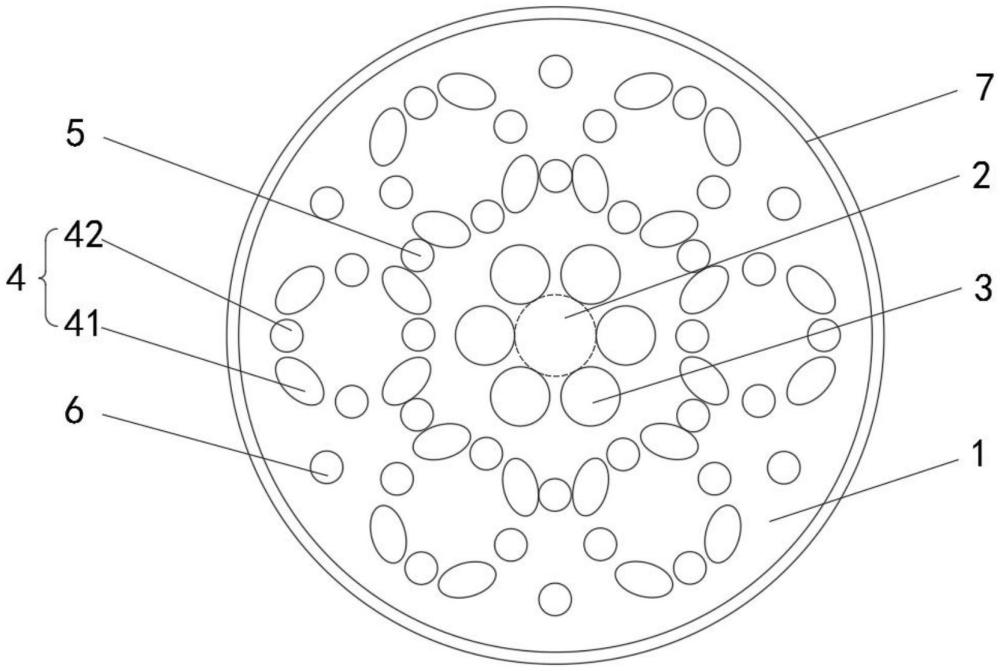

1.一种传输超连续谱的带隙光子晶体光纤,其特征在于,包括基底材料(1)、纤芯(2)以及多个设置在基底材料(1)中并沿光纤轴向分布且贯穿整根光纤的介质孔单元,所述纤芯(2)位于基底材料(1)中心位置;

所述介质孔单元包括沿纤芯(2)周向等距布设的第一介质孔(3)、介质孔组合结构(4)、第二介质孔(5)及第一光纤晶格(6),所述第一介质孔(3)与纤芯(2)外切,所述介质孔组合结构(4)设置在第一介质孔(3)外围并沿纤芯(2)周向等距离排布,所述第二介质孔(5)位于相邻的两个介质孔组合结构(4)之间并与其外切;

所述第一光纤晶格(6)位于纤芯(2)与第二介质孔(5)中心连线的延长线上;

所述介质孔组合结构(4)包括多个椭圆介质孔(41),多个椭圆介质孔(41)呈环形分布,相邻的两个椭圆介质孔(41)之间设置有第二光纤晶格(42),且第二光纤晶格(42)与椭圆介质孔(41)相离;

所述介质孔组合结构(4)的数量设置为六个,六个介质孔组合结构(4)沿纤芯(2)周向等距离排布;

所述第一介质孔(3)的数量为六个,六个第一介质孔(3)沿纤芯(2)周向等距布设。

2.根据权利要求1所述的一种传输超连续谱的带隙光子晶体光纤,其特征在于:所述第一光纤晶格(6)与第二光纤晶格(42)的晶格常数设置为c,第二介质孔(5)的直径设置为

0.5c。

3.根据权利要求2所述的一种传输超连续谱的带隙光子晶体光纤,其特征在于:所述第一介质孔(3)直径设置为0.7c、0.8c或0.9c。

4.根据权利要求3所述的一种传输超连续谱的带隙光子晶体光纤,其特征在于:所述椭圆介质孔(41)的数量为多个,每四个椭圆介质孔(41)为一组,且椭圆介质孔(41)的长轴、短轴分别设置为0.9c、0.5c。

5.根据权利要求4所述的一种传输超连续谱的带隙光子晶体光纤,其特征在于:所述纤芯(2)采用二氧化硅制成,纤芯(2)的直径为12μm。

6.根据权利要求5所述的一种传输超连续谱的带隙光子晶体光纤,其特征在于:所述基底材料(1)的折射率大于纤芯(2)的折射率,基底材料(1)的外表面设置有完美匹配层(7)。

7.根据权利要求6所述的一种传输超连续谱的带隙光子晶体光纤,其特征在于:所述基底材料(1)采用硫化亚砷制成,其折射率表达公式为:其中n为光纤折射率,λ为波长。

8.根据权利要求7所述的一种传输超连续谱的带隙光子晶体光纤,其特征在于:所述第一介质孔(3)与第二介质孔(5)均设置为圆形。
