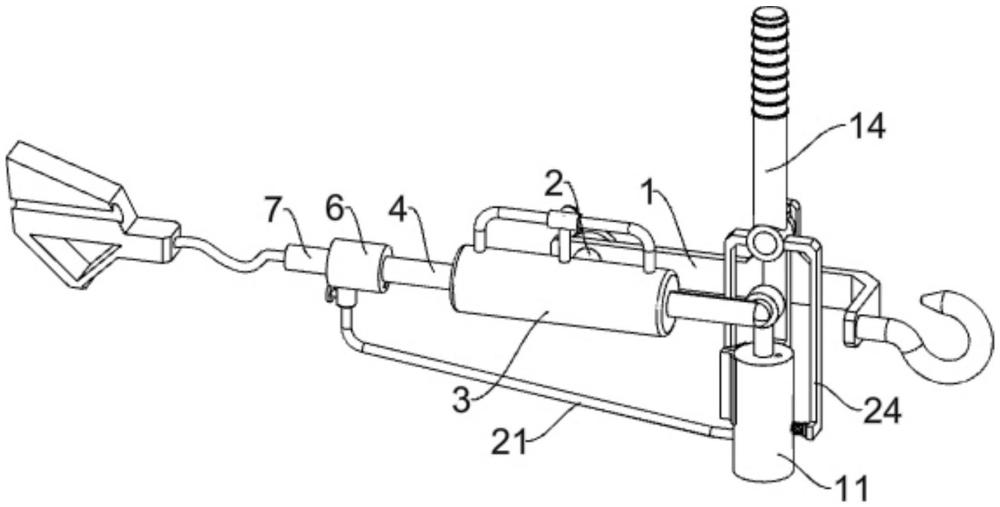

1.一种缓冲型紧线器，包括有L形板（1），所述L形板（1）固接有挂钩，所述L形板（1）远离挂钩的一侧转动连接有转轴（2），所述转轴（2）固接有第一套筒（3），所述第一套筒（3）远离所述L形板（1）的一侧滑动连接有滑杆（4），所述第一套筒（3）内滑动连接有与所述滑杆（4）固接的密封盘（5），所述滑杆（4）远离所述密封盘（5）的一端固接有第二套筒（6），所述第二套筒（6）远离所述滑杆（4）的一侧设置有推杆（7），所述推杆（7）通过缆绳固接有夹线钳，其特征是，还包括有滑动盘（8），所述滑动盘（8）滑动连接于所述第一套筒（3）内远离所述密封盘（5）的一侧，所述滑动盘（8）设置有导流孔（801），所述导流孔（801）内设置有单向阀，所述第一套筒（3）内填充有液压油，所述滑动盘（8）设置有推动机构，所述推动机构用于移动所述滑动盘（8），所述第一套筒（3）设置有用于导向其内液压油的限流组件；

所述推动机构包括有L形杆（9），所述L形杆（9）固接于所述滑动盘（8）远离所述密封盘（5）的一侧，所述L形杆（9）与所述第一套筒（3）滑动连接，所述L形板（1）的上侧固接有固定轴，所述L形板（1）的固定轴转动连接有固定板（10），所述固定板（10）固接有第三套筒（11），所述第三套筒（11）滑动连接有定位杆（12），所述第三套筒（11）设置有第一空腔（1101），所述第一空腔（1101）内滑动连接有与所述定位杆（12）固接的圆盘（13），所述第三套筒（11）靠近所述定位杆（12）的一侧设置有通孔，所述定位杆（12）远离所述圆盘（13）的一端与所述L形杆（9）铰接，所述L形板（1）的固定轴转动连接有位于所述固定板（10）前侧的摆杆（14），所述第三套筒（11）设置有连接架（1401），所述连接架（1401）远离所述第三套筒（11）的一侧与所述摆杆（14）固接，所述L形杆（9）远离所述滑动盘（8）的一端位于所述L形板（1）固定轴的下方；

所述限流组件包括有"山"形管（15），所述"山"形管（15）固接于所述第一套筒（3），所述"山"形管（15）将所述第一套筒（3）的两侧和中部连通，所述"山"形管（15）内填充有液压油，所述"山"形管（15）的支管连通处转动连接有第一球体（16），所述"山"形管（15）转动连接有与所述第一球体（16）固接的第一旋钮（17），所述第一球体（16）内设置有通孔，所述第一球体（16）的通孔内设置有单向阀；

所述第一球体（16）的通孔为三通孔，所述第一球体（16）三通孔内的单向阀位于其靠近所述摆杆（14）的一侧。

2.按照权利要求1所述的一种缓冲型紧线器，其特征是，还包括有检测机构，所述检测机构设置于所述第二套筒（6），所述检测机构用于检测电缆的拉力，所述检测机构包括有压力盘（18），所述压力盘（18）滑动连接于所述第二套筒（6）内，所述推杆（7）和所述第二套筒（6）滑动连接，所述第二套筒（6）靠近所述滑杆（4）的一侧设置有通孔，所述压力盘（18）与所述推杆（7）固接，所述压力盘（18）与所述第二套筒（6）之间固接有第一弹簧（19），所述第二套筒（6）连通有连接套（20），所述第三套筒（11）设置有第二空腔（1102），所述第三套筒（11）设置有将所述第一空腔（1101）和所述第二空腔（1102）连通的通槽（1103），所述连接套（20）连通有与所述第二空腔（1102）连通的导管（21），所述第二套筒（6）、所述连接套（20）、所述导管（21）、所述第一空腔（1101）和所述第二空腔（1102）内均填充有液压油。

3.按照权利要求2所述的一种缓冲型紧线器，其特征是，所述连接套（20）转动连接有第二球体（2001），所述第二球体（2001）设置有通孔，所述第二球体（2001）的通孔内设置有单向阀，所述连接套（20）转动连接有与所述第二球体（2001）固接的第二旋钮（2002），所述第三套筒（11）内设置有用于储存所述第二空腔（1102）内液压油的储压组件，所述摆杆（14）设置有用于封堵所述通槽（1103）的封堵组件。

4.按照权利要求3所述的一种缓冲型紧线器，其特征是，所述储压组件包括有推盘（22），所述推盘（22）滑动连接于所述第二空腔（1102）内，所述推盘（22）与所述第三套筒（11）之间固接有第二弹簧（23），所述第三套筒（11）靠近所述推盘（22）的一侧设置有通孔。

5.按照权利要求4所述的一种缓冲型紧线器，其特征是，所述封堵组件包括有推板（24），所述推板（24）固接于所述摆杆（14），所述第三套筒（11）设置有与所述通槽（1103）连通的导向孔（1104），所述导向孔（1104）滑动连接有与所述推板（24）挤压配合的插杆（25），所述插杆（25）设置有与所述通槽（1103）连通配合的竖孔（2501），所述插杆（25）与所述第三套筒（11）之间固接有第三弹簧（26），所述连接架（1401）与所述第三套筒（11）挤压配合，所述定位杆（12）和所述摆杆（14）未在竖直方向上对齐。

6.按照权利要求5所述的一种缓冲型紧线器，其特征是，所述导向孔（1104）靠近所述连接架（1401）一侧的孔径小于靠近所述推板（24）一侧的孔径，所述导向孔（1104）用于限位所述插杆（25）。

7.按照权利要求6所述的一种缓冲型紧线器，其特征是，所述L形杆（9）远离所述滑动盘（8）的一端到所述L形板（1）固定轴之间的距离与所述圆盘（13）到所述第三套筒（11）内顶部的距离相等。
