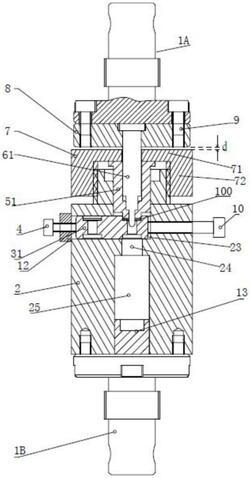

1.一种测试金属部件力学性能的多功能试验装置，其特征在于，包括：上模柄、上模座、压盘、冲杆、压边圈、冲盘、下模座和下模柄；

在上模座的上端面设有穿孔；冲杆上端设有帽端，冲杆安装在穿孔内，冲杆的下端伸出所述穿孔；上模柄的下端面与上模座的上端面组合固定后使冲杆的帽端被夹在上模柄与上模座之间；

下模座包括相互连接的本体部和连接部，连接部位于本体部的上方，连接部中间设有容孔，容孔延伸至本体部内侧的冲盘放置区，连接部设外螺纹；所述压边圈放置在容孔内且压边圈的顶部突出在容孔上方，压边圈为两端贯通的空心筒，其内部轮廓与冲杆轮廓相配合，使冲杆能够在所述压边圈内上下移动且冲杆的底部能突伸至压边圈的下方；

所述压盘为冂字形结构，其包括平板部和由平板部边缘向下延伸的环墙，环墙内表面设内螺纹，压盘利用环墙的内螺纹与连接部的外螺纹相结合并使压边圈的顶面与平板部底面相抵接，借此将压边圈固定在连接部的容孔内；压盘的平板部中间设有通孔，所述通孔与压边圈的内部连通，冲杆的下端穿过压盘的通孔进入压边圈的内部；

所述冲盘设有样品容槽，样品容槽的中间设有冲孔，样品容槽的内径与压边圈的下端外径相适应，冲孔的直径小于样品容槽的内径；所述冲孔为透孔且与冲杆的下端相适应，样品容槽供放置待测样品；

冲盘放置区水平向设于下模座的内侧，冲盘放置区连通所述容孔的下端；在下模座的侧周面上设有开孔，通过所述开孔将冲盘放入冲盘放置区后，冲盘的样品容槽与压边圈的下端对齐并且冲盘的冲孔与冲杆的下端对齐；通过扭紧压盘能调节压边圈的下端对样品边缘的压紧程度；

所述开孔处设有压板，所述压板封闭开孔以将装入冲盘放置区中的冲盘封装在下模座内；所述压板上设有调节孔，所述调节孔内设有调节杆，调节杆的外端伸至压板的外部，调节杆的内端抵接在冲盘的端侧面上，在所述下模座的侧面上还有退出孔，所述退出孔设在下模座的侧面且相反于所述开孔的一侧，所述退出孔与冲盘放置区连通，在退出孔内设有推杆；

在下模座中间还设有轴向延伸的测量孔，测量孔设于冲盘放置区的下方且与冲盘的冲孔的下方对齐；测量孔下方连接仪器容置腔，仪器容置腔设于下模座中；下模座的底部与所述下模柄组合固定；所述下模座的侧周面设有侧向开口，所述侧向开口与所述仪器容置腔连通。

2.根据权利要求1所述的测试金属部件力学性能的多功能试验装置，其特征在于，所述上模柄的上端与测试机的动力输出端连接；所述下模柄的下端固定在测试机的测试基座上。

3.根据权利要求1所述的测试金属部件力学性能的多功能试验装置，其特征在于，所述上模柄的下端面与上模座的上端面之间采用内六角螺钉进行组合固定；所述压盘的外轮廓与下模座的外轮廓设为正六边形。

4.根据权利要求1所述的测试金属部件力学性能的多功能试验装置，其特征在于，所述压边圈的顶部设有向外延伸的扩边，所述下模座的连接部的容孔的上端设有扩径部，使容孔的上端直径大于容孔下端直径；所述压边圈的扩边与容孔上端之间设有间距。

5.根据权利要求1所述的测试金属部件力学性能的多功能试验装置，其特征在于，所述仪器容置腔底部设有垫块，所述垫块用于支撑位移传感器或DIC相机；或者不设置垫块，在下模座顶部端面放置传感器或DIC相机。

6.根据权利要求1‑5任一项所述的测试金属部件力学性能的多功能试验装置，其特征在于，所述冲杆底端为球面的小冲杆或底端为平面的微型筒拉深冲杆；所述压边圈的空心筒与冲杆的下端轮廓相适应，压边圈底部的开孔直径与冲杆底部的冲头外径相适应；所述冲盘为小冲杆冲盘或微型筒拉深冲盘，所述小冲杆冲盘的冲孔内径小于微型筒拉深冲盘的冲孔内径，小冲杆冲盘的冲孔的弧形倒角小于微型筒拉深冲盘的冲孔的弧形倒角。

7.根据权利要求6所述的测试金属部件力学性能的多功能试验装置，其特征在于，所述冲盘包括长圆形或椭圆形的基板，在所述基板的长轴上设置两组样品容槽和冲孔，所述两个冲孔的尺寸规格相同或不同。
