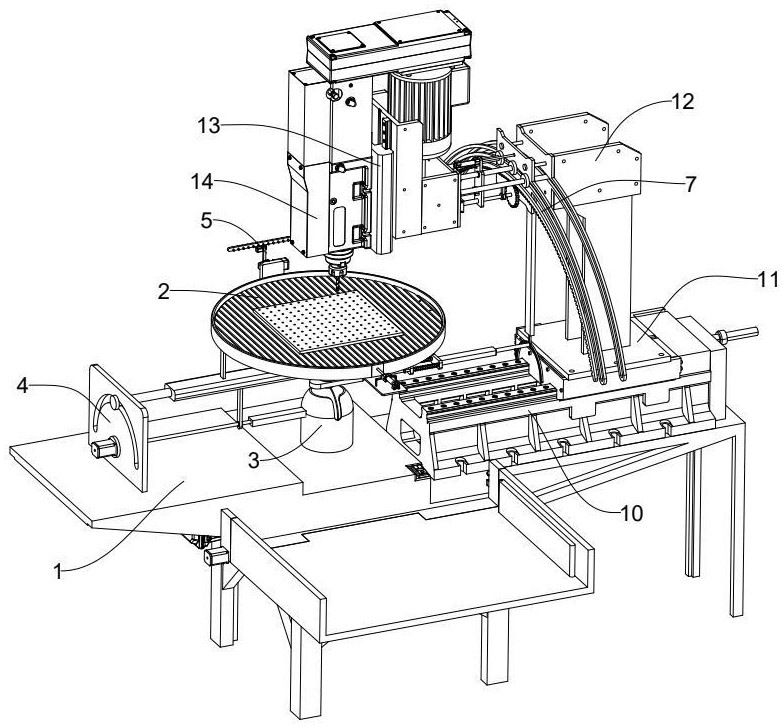

1.一种机械配件加工智能铣床，包括加工台（1），所述加工台（1）上安装有工件固定台（2），所述加工台（1）的边缘设置有水平滑移轨（10），所述水平滑移轨（10）上设置有水平移动台（11），所述水平移动台（11）上设置有连接架一（12），所述连接架一（12）上设置有竖直滑移轨（13），所述竖直滑移轨（13）上设置有竖直移动台（14），所述竖直移动台（14）上安装有刀头，其特征在于，所述加工台（1）与工件固定台（2）之间设置有安装组件（3），所述加工台（1）与工件固定台（2）以及安装组件（3）之间设置有摇摆机构（4），所述竖直滑移轨（13）与摇摆机构（4）之间设置有随动机构（7）；

所述安装组件（3）包括设置在加工台（1）上的支撑座（30），所述支撑座（30）内铰接有配合球（31），所述工件固定台（2）的底部轴线部位设置有安装轴（22），所述安装轴（22）与配合球（31）连接，所述摇摆机构（4）包括设置在加工台（1）上的固定板（40），所述固定板（40）上固定安装有电机一（41），所述电机一（41）连接有输出轴（43），所述输出轴（43）上固定设置有连接杆一（44），所述安装轴（22）上套接有连接杆二（45），所述连接杆一（44）与连接杆二（45）相连，所述固定板（40）上设置有半圆槽（42），所述半圆槽（42）的圆心与输出轴（43）的轴线重合，所述连接杆二（45）的端部与半圆槽（42）之间滑动安装；

所述随动机构（7）包括随动检测组件（70）以及随动组件（71），所述随动检测组件（70）包括与安装轴（22）相连的同轴杆（430），所述同轴杆（430）滑动安装有伸缩架（700），所述伸缩架（700）上设置有插接杆（701），所述伸缩架（700）通过插接杆（701）与同轴杆（430）之间滑动安装，所述伸缩架（700）远离插接杆（701）的一端连接有半圆检测架（702），所述伸缩架（700）与半圆检测架（702）之间滑动配合安装，所述半圆检测架（702）与连接架一（12）之间固定安装，所述半圆检测架（702）的圆心与输出轴（43）的轴线相互重合，所述半圆检测架（702）的竖直对称轴线部位设置有中间块，所述中间块两侧的半圆检测架（702）内分别设置有电阻条，所述伸缩架（700）的端部与电阻条之间电性连接；

所述随动组件（71）包括与连接架一（12）相连的连接板一（710），所述连接板一（710）上设置有弧形配合架（711），所述连接板一（710）以及弧形配合架（711）设置有两组，两组所述弧形配合架（711）之间滑动安装有配合杆（714），所述配合杆（714）与弧形配合架（711）之间滑动安装，所述配合杆（714）设置有三组，所述配合杆（714）上设置有卡接块（715），所述配合杆（714）通过卡接块（715）与其中一组所述弧形配合架（711）之间限位安装，所述配合杆（714）远离连接板一（710）的一端设置有连接板二（712），所述连接板二（712）与竖直滑移轨（13）之间固定连接，所述连接板二（712）上固定安装有电机五（717），所述电机五（717）连接有传动伸缩轴（718），位于中间部位的配合杆（714）上固定安装有中间板（716），所述中间板（716）上固定安装有伸缩气缸二（7110），所述伸缩气缸二（7110）与传动伸缩轴（718）相连，所述传动伸缩轴（718）的端部设置有配合齿轮二（719），其中一组所述连接板一（710）上固定安装有弧形齿条（713），所述配合齿轮二（719）与弧形齿条（713）相互啮合。

2.根据权利要求1所述的一种机械配件加工智能铣床，其特征在于，所述工件固定台（2）的底部设置有锥齿轮二（49），所述锥齿轮二（49）与安装轴（22）同轴安装，所述连接杆二（45）上固定安装有电机二（47），所述电机二（47）连接有锥齿轮一（48），所述锥齿轮一（48）与锥齿轮二（49）之间相互啮合。

3.根据权利要求2所述的一种机械配件加工智能铣床，其特征在于，所述支撑座（30）的两侧对称设置有摆动凹槽（32），所述支撑座（30）内插接有检测杆（33），所述检测杆（33）沿着摆动凹槽（32）设置，所述检测杆（33）的一端与安装轴（22）接触安装，所述检测杆（33）弧形设置，所述检测杆（33）的圆心与配合球（31）的球心相互重合，所述检测杆（33）与支撑座（30）之间设置有回位弹簧（34）。

4.根据权利要求3所述的一种机械配件加工智能铣床，其特征在于，所述工件固定台（2）的边缘设置有清除机构（5），所述清除机构（5）包括设置在工件固定台（2）边缘的固定侧板（50），所述固定侧板（50）与连接杆二（45）之间固定连接，所述固定侧板（50）上对称设置有卡接导轨（51），所述卡接导轨（51）之间设置有竖直齿条（52），所述卡接导轨（51）之间滑动安装有卡接架（53），所述卡接架（53）上转动安装有配合齿轮一（54），所述配合齿轮一（54）连接有电机三（55），所述配合齿轮一（54）与竖直齿条（52）之间相互啮合，所述卡接架（53）上设置有垂直架（56），所述垂直架（56）上转动安装有安装杆（58），所述安装杆（58）与垂直架（56）之间设置有电机四（57），所述安装杆（58）上均匀分布设置有喷口（59），所述喷口（59）指向工件固定台（2）。

5.根据权利要求4所述的一种机械配件加工智能铣床，其特征在于，所述工件固定台（2）的边缘设置有限位圈（20），所述限位圈（20）与连接杆二（45）之间固定安装，所述限位圈（20）的边缘设置有配合板（200），所述限位圈（20）的底部固定安装有底板（201），所述底板（201）上设置有支撑架（203），所述支撑架（203）上设置有伸缩气缸一（202），所述伸缩气缸一（202）与配合板（200）相连。

6.根据权利要求5所述的一种机械配件加工智能铣床，其特征在于，其中一组所述连接板一（710）上设置有锁定孔，所述中间板（716）上固定安装有锁定气缸，所述锁定气缸连接有锁定柱（7111），所述锁定柱（7111）与锁定孔相互配合。

7.一种如权利要求6所述的机械配件加工智能铣床的使用方法，其特征在于，包括以下步骤：

S1、固定工件，将工件放置在工件固定台（2）上结合卡销进行固定；

S2、摆动加工，通过摇摆机构（4）控制工件固定台（2）绕着配合球（31）的球心转动，带动工件固定台（2）倾斜，结合电机二（47）控制工件固定台（2）进行旋转，使得加工过程产生的金属碎屑落入工件固定台（2）与限位圈（20）之间的区域；

S3、清理碎屑，通过伸缩气缸一（202）带动配合板（200）移动，使得限位圈（20）的边缘打开，工件固定台（2）上的金属碎屑在清除机构（5）以及摇摆机构（4）的带动下脱离工件固定台（2）；

S4、同步摇摆加工，通过随动机构（7）控制竖直移动台（14）以及刀头与工件固定台（2）之间同步发生摆动，实现工件固定台（2）在清理碎屑时持续对工件进行加工作业。
