专利号: 202411112066X
申请人: 河南凌广建设工程有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-11-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

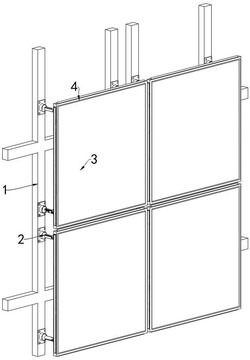

1.一种建筑工程幕墙结构,包括固定架(1),其特征在于:所述固定架(1)的外壁固定装配有连接轴部件(2)的一端,所述连接轴部件(2)的另一端固定装配有面板(3),所述面板(3)的外沿固定装配有密封部件(4);

所述连接轴部件(2)包括有第一连接部(201),所述第一连接部(201)的内壁转动套接有缓冲部(202)的一端,所述缓冲部(202)的另一端转动套接有第二连接部(203),所述第二连接部(203)的底部外沿环形设置有转动套接的卡合部(205);

所述密封部件(4)包括有外框(401),所述外框(401)的外壁开设有转槽(402),所述转槽(402)的内壁转动连接有轴体(403),所述轴体(403)的外壁固定装配有安装板(404)的一端,所述安装板(404)靠近面板(3)的另一端外壁和钢丝二(2044)固定装配,所述安装板(404)远离面板(3)的一侧固定装配有橡胶条(405);

所述面板(3)的外壁设置有传动部(204);

所述缓冲部(202)包括有外管(2021),所述外管(2021)的外壁开设有滑动槽(2022),所述滑动槽(2022)的内壁固定装配有丝杆(2028),所述丝杆(2028)的外沿螺纹连接有两个螺母(2029),所述外管(2021)靠近第一连接部(201)一侧的内壁固定装配有弹簧(2027),所述外管(2021)的内壁滑动套接有滑动杆(2024),所述滑动杆(2024)靠近第一连接部(201)一端外壁固定装配有限位块(2025),所述外管(2021)远离第一连接部(201)一侧外壁固定装配有固定块(2023),所述外管(2021)与固定块(2023)相对一侧外壁开设有放置槽(2030);

所述外管(2021)靠近第一连接部(201)的一端固定装配有球头主体一(2026),且球头主体一(2026)与球头包覆体一(2013)的内壁转动套接,所述滑动杆(2024)远离限位块(2025)一端固定装配有球头主体二(2003),且球头主体二(2003)与第二连接部(203)的内壁转动套接;

所述限位块(2025)和滑动槽(2022)的内壁滑动套接,所述限位块(2025)的外壁设置于通槽,且通槽和丝杆(2028)滑动套接,所述限位块(2025)位于螺母(2029)和球头主体一(2026)之间,所述放置槽(2030)的高度为限位块(2025)和两组螺母(2029)的高度之和;

所述滑动杆(2024)靠近限位块(2025)一端外沿设置有橡胶环;

传动部(204)包括有导管一(2041),所述导管一(2041)的内壁滑动套接有钢丝一(2042),所述钢丝一(2042)的一端和固定块(2023)固定装配,所述钢丝一(2042)的另一端固定装配有联动板(2043)的一侧,所述联动板(2043)的另一侧固定装配有钢丝二(2044),所述面板(3)的顶部固定装配有滑杆(2045),所述联动板(2043)滑动套接于滑杆(2045)的外壁;

所述第一连接部(201)包括有连接板(2011),所述连接板(2011)的底部固定装配有球头包覆体一(2013),所述连接板(2011)的顶部内壁套接有螺栓一(2012);

所述第二连接部(203)包括有支撑体(2031),所述支撑体(2031)的外沿螺纹连接有固定部(2033),所述支撑体(2031)的底端内壁套接有卡合部(205),所述固定部(2033)的顶部固定装配有限位部(2032);

所述支撑体(2031)包括有球头包覆体二(20311),所述球头包覆体二(20311)的外壁开设有外螺纹(20314),所述球头包覆体二(20311)的顶部开设有若干槽口(20312),所述球头包覆体二(20311)的底部外壁开设有套接槽(20313);

所述固定部(2033)包括有螺纹环(20331),所述螺纹环(20331)的顶部环形开设有若干通槽一(20332),所述螺纹环(20331)的外壁环形开设有若干螺纹孔(20333);

所述螺纹环(20331)通过外螺纹(20314)和球头包覆体二(20311)螺纹套接;

所述限位部(2032)包括有限位管(20321),所述限位管(20321)的底部外壁环形设置有若干拉扯面(20322),所述拉扯面(20322)远离限位管(20321)的一端外壁开设有调节槽(20323),所述调节槽(20323)的内壁套接有固定螺栓(20324);

所述卡合部(205)包括有套环(2051),所述套环(2051)的外壁固定装配有转动轴(2052),所述限位块(2025)的外沿套接有扣合部件(2053);

所述扣合部件(2053)包括有和转动轴(2052)相套接有圆筒(20531),所述圆筒(20531)的一侧外壁固定装配有抵接板(20532),所述圆筒(20531)的另一侧外壁固定装配有三角板(20533);

所述扣合部件(2053)的截面呈“J”字形,所述三角板(20533)的截面呈三角形,且三角板(20533)至抵接板(20532)向固定部(2033)方向截面宽度增加,所述三角板(20533)和通槽一(20332)的内壁滑动套接。

2.根据权利要求1所述的一种建筑工程幕墙结构,其特征在于:所述面板(3)包括开设于面板(3)外壁的扣合槽(31),且扣合槽(31)的截面形状和扣合部件(2053)的截面形成相适配。
