专利号: 2024111114175
申请人: 江苏亚盟电气有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2024-12-31
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

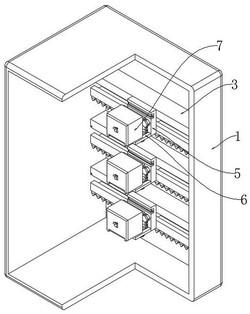

1.一种电力工程用高低压电力柜,其特征在于,包括:配电柜本体(1),所述配电柜本体(1)内壁转动安装有转门(2),所述配电柜本体(1)内壁滑动安装有滑轨(3),所述滑轨(3)内壁滑动安装有滑块(4);

快拆装置,所述快拆装置设置在滑块(4)表面,包括安装架(5)、滑板(6)、控制开关(7)、L形板(8)、弹性伸缩板(9)、三角块(10)和短杆(11),所述安装架(5)固定安装在滑块(4)表面,所述滑板(6)固定安装在安装架(5)表面,所述控制开关(7)滑动安装在滑板(6)表面,所述L形板(8)固定安装在控制开关(7)表面,所述安装架(5)表面开设有凹槽,所述弹性伸缩板(9)固定安装在凹槽内壁底部,所述三角块(10)固定安装在弹性伸缩板(9)自由端,所述短杆(11)固定安装在三角块(10)表面;

其中,所述安装架(5)内壁设置有用于防拉扯线的防拉线装置,所述安装架(5)上设置有限位装置;

所述L形板(8)与三角块(10)处于同一水平面,所述滑板(6)表面开设有滑槽;

所述防拉线装置包括滑动杆(141)、L形杆(142)、连接座(143)、铰接杆(144)、滑动座(145)、滑动板(146)、滑杆(147)、夹持板(148)、连接板(149)和梯形块(1410),所述滑动杆(141)滑动贯穿安装架(5)表面,所述L形杆(142)固定安装在滑动杆(141)底部,所述安装架(5)表面开设有方形槽,所述L形杆(142)滑动安装在方形槽内壁,所述连接座(143)固定安装在L形杆(142)表面,所述滑动座(145)滑动安装在方形槽内壁,所述铰接杆(144)的一端转动安装在连接座(143)内壁,所述铰接杆(144)的另一端转动安装在滑动座(145)内壁,所述滑动板(146)固定安装在滑动座(145)表面,所述滑杆(147)固定安装在滑动板(146)底部,所述夹持板(148)转动安装在滑杆(147)表面,所述连接板(149)固定安装在夹持板(148)表面,所述梯形块(1410)固定安装在安装架(5)底部。

2.根据权利要求1所述的一种电力工程用高低压电力柜,其特征在于:所述滑动杆(141)与安装架(5)之间设置有一号弹簧,所述L形杆(142)与方形槽之间设置有二号弹簧,所述滑动座(145)与方形槽之间设置有三号弹簧。

3.根据权利要求2所述的一种电力工程用高低压电力柜,其特征在于:所述夹持板(148)与滑杆(147)之间设置有一号扭簧,所述连接板(149)设置在梯形块(1410)下方。

4.根据权利要求3所述的一种电力工程用高低压电力柜,其特征在于:所述限位装置包括连接架(151)、滑轮(152)、固定块(153)和三角板(154),所述连接架(151)固定安装在滑杆(147)表面,所述滑轮(152)转动安装在连接架(151)内壁,所述固定块(153)固定安装在滑轨(3)底部,所述三角板(154)固定安装在固定块(153)底部。

5.根据权利要求4所述的一种电力工程用高低压电力柜,其特征在于:所述连接架(151)顶部固定安装有推杆(155),所述梯形块(1410)表面开设有转槽,所述转槽内壁转动安装有转轴(156),所述转轴(156)表面固定安装有转板(157),所述转轴(156)表面固定安装有限位板(158)。

6.根据权利要求5所述的一种电力工程用高低压电力柜,其特征在于:所述转槽与转轴(156)之间设置有二号扭簧,所述推杆(155)设置在转板(157)下方。

7.根据权利要求6所述的一种电力工程用高低压电力柜,其特征在于:所述安装架(5)表面固定安装有弹性伸缩杆(12),所述弹性伸缩杆(12)自由端固定安装有卡块(13),所述卡块(13)设置在短杆(11)下方。
