专利号: 2024111109514
申请人: 大连松韵电力科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-05-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

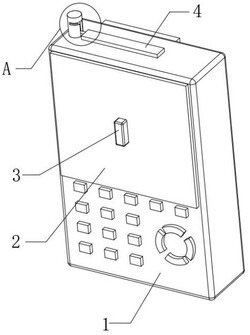

1.一种计量检测仪,包括检测仪本体(1),所述检测仪本体(1)顶部设置有通孔一(13)和多个连接插孔(14),且通孔一(13)与多个连接插孔(14)位于同一竖直面中,所述检测仪本体(1)一端设置有显示屏(11)和多个按钮,其特征在于,所述显示屏(11)上下方均设置有移动槽(15),且移动槽(15)内壁均滑动连接有移动块(12),两个所述移动块(12)外壁固定连接有同一个遮挡板(2),且遮挡板(2)中部外壁固定连接有凸块(3),所述通孔一(13)顶部外壁固定连接有固定筒(6),且固定筒(6)底部与通孔一(13)连通,所述固定筒(6)与通孔一(13)内部设置有驱动机构,且驱动机构外壁设置有盖板(4),所述盖板(4)能够将多个连接插孔(14)密封,所述驱动机构一侧设置有复位机构。

2.根据权利要求1所述的一种计量检测仪,其特征在于,所述驱动机构包括螺纹杆(8),所述螺纹杆(8)顶端转动连接于固定筒(6)顶部内壁,且螺纹杆(8)底端转动连接于通孔一(13)底部内壁,所述通孔一(13)与显示屏(11)上方的移动槽(15)之间设置有通孔三(21),所述螺纹杆(8)底端缠绕有牵引绳二(20),且牵引绳二(20)一端穿过通孔三(21)与位于上方的移动块(12)固定连接。

3.根据权利要求2所述的一种计量检测仪,其特征在于,所述固定筒(6)靠近连接插孔(14)的一侧设置有竖直槽(10),且竖直槽(10)顶端设置有弧形槽(7),所述螺纹杆(8)外壁螺纹滑动连接有螺纹滑块(9),且螺纹滑块(9)外壁固定连接有限位块(5),所述限位块(5)位于竖直槽(10)中,所述盖板(4)固定连接于限位块(5)靠近连接插孔(14)的一侧外壁上。

4.根据权利要求3所述的一种计量检测仪,其特征在于,所述复位机构包括复位箱(19),所述复位箱(19)固定连接于检测仪本体(1)背部,所述通孔一(13)靠近复位箱(19)的一侧设置有通孔二(16),且通孔二(16)外壁设置有导向轮(17),所述复位箱(19)内壁滑动连接有滑板(22),且滑板(22)一侧外壁与复位箱(19)的内壁之间固定连接有多个复位弹簧(23),所述滑板(22)另一侧外壁固定连接有牵引绳一(18),且牵引绳一(18)一端穿过复位箱(19)、导向轮(17)和通孔二(16)固定连接于螺纹杆(8)外壁上,所述牵引绳一(18)位于牵引绳二(20)上方。

5.根据权利要求1所述的一种计量检测仪,其特征在于,所述检测仪本体(1)顶部一侧外壁固定连接有固定板(29),且固定板(29)中部滑动连接有滑杆一(28),所述滑杆一(28)一侧外壁固定连接有限位盘(31),且限位盘(31)与固定板(29)之间固定连接有连接弹簧一(30)。

6.根据权利要求5所述的一种计量检测仪,其特征在于,所述滑杆一(28)另一侧外壁固定连接有安装板(27),且安装板(27)靠近遮挡板(2)的下方外壁固定连接有定位柱(26),所述定位柱(26)一侧外壁设置有滚珠(25),且滚珠(25)与遮挡板(2)外壁接触,所述遮挡板(2)外壁设置有固定孔(24),且固定孔(24)与定位柱(26)位于同一水平面上。

7.根据权利要求1所述的一种计量检测仪,其特征在于,所述盖板(4)底部外壁等距离设置有多个圆槽(34),且每个圆槽(34)正上方均设置有集气筒(35),所述集气筒(35)底部与圆槽(34)顶部均滑动连接有同一个滑杆二(33),且滑杆二(33)底端固定连接有圆盘(32),所述滑杆二(33)顶端固定连接有活塞板(37),且活塞板(37)密封滑动连接于集气筒(35)内部,所述活塞板(37)与集气筒(35)顶部内壁之间固定连接有连接弹簧二(36)。

8.根据权利要求7所述的一种计量检测仪,其特征在于,每个所述集气筒(35)一侧均设置有L型管(39),且L型管(39)镶嵌在盖板(4)中,所述集气筒(35)顶端均设置有单向进气阀(38),每个所述L型管(39)顶端与相对应的集气筒(35)连通,且L型管(39)底端设置有多个喷气嘴(40),当盖板(4)将连接插孔(14)密封时,L型管(39)底端会插入到连接插孔(14)中。
