专利号: 2024110788467
申请人: 河南勤雄建筑工程有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-12-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

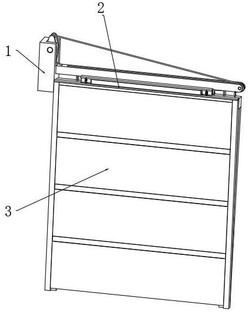

1.一种悬空挑防水幕墙结构,包括固定件(1),其特征在于,

所述固定件(1)的一侧设置有悬挑臂(2),悬挑臂(2)的底部安装有幕墙结构(3);

所述悬挑臂(2)包括固定于固定件(1)侧壁的悬臂(6)和承力臂(7),所述悬臂(6)与承力臂(7)的相对一侧固定有多个绷紧的副拉绳(9),所述悬臂(6)的底部一侧设置有用于安装幕墙结构(3)的安装框架(10),所述承力臂(7)的一端转动连接有定滑轮(11),固定件(1)的内壁活动安装有杠杆件(5),悬臂(6)的顶部外壁通过螺栓固定有多个绳扣(12),绳扣(12)的外壁固定有支拉绳(13),多个支拉绳(13)缠绕于定滑轮(11)外壁,且支拉绳(13)缠绕于定滑轮(11)后汇聚为一股主拉绳二(8),主拉绳二(8)的另一端固定于杠杆件(5)的一端,杠杆件(5)的另一端固定有主拉绳一(4),主拉绳一(4)的另一端固定于固定件(1)或承力臂(7)的外壁;

所述主拉绳二(8)与水平面的夹角大于所有的所述支拉绳(13)与水平面的夹角中的最大值。

2.根据权利要求1所述的一种悬空挑防水幕墙结构,其特征在于,所述杠杆件(5)包括两个通过主轴(14)固定的杠杆架(15),所述主轴(14)转动连接于固定件(1),所述杠杆架(15)的顶部转动连接有用于固定主拉绳二(8)的定绳轴(18),所述杠杆架(15)的底部转动连接有用于固定主拉绳一(4)的另一个定绳轴(18)。

3.根据权利要求2所述的一种悬空挑防水幕墙结构,其特征在于,所述主轴(14)的轴线位于两个所述定绳轴(18)轴线对称中心的上方。

4.根据权利要求2所述的一种悬空挑防水幕墙结构,其特征在于,所述定绳轴(18)的两端分别固定有按钮(17)和棘轮(19),所述按钮(17)的侧壁开设有插孔(16),所述棘轮(19)的外壁配合有棘爪(20),棘爪(20)的另一端通过铰接轴(21)转动连接于杠杆架(15)的侧壁,且棘爪(20)与杠杆架(15)之间设置有扭簧。

5.根据权利要求1所述的一种悬空挑防水幕墙结构,其特征在于,所述幕墙结构(3)由多个通过固定组件(23)固定于安装框架(10)的幕墙单元(24)组成,且相邻的两个所述幕墙单元(24)之间设置有橡胶垫(22),所述固定组件(23)包括安装螺栓(27)和螺母(26),所述幕墙单元(24)的背部固定于安装螺栓(27),安装框架(10)的内壁开设有多个可供安装螺栓(27)穿过的条形孔(31),所述安装螺栓(27)的外壁套设有弹簧垫片(30)后通过螺纹连接于螺母(26)。

6.根据权利要求5所述的一种悬空挑防水幕墙结构,其特征在于,所述弹簧垫片(30)包括两个分别贴合于安装框架(10)、螺母(26)的平垫圈(28)以及多个焊接于两个平垫圈(28)相对一侧的螺旋弹性肋(29)组成。

7.根据权利要求5所述的一种悬空挑防水幕墙结构,其特征在于,位于最底部的所述条形孔(31)呈圆孔型,其内径与安装螺栓(27)的外径相适配。

8.根据权利要求7所述的一种悬空挑防水幕墙结构,其特征在于,所述安装框架(10)的顶部设置有用于对最顶部的幕墙单元(24)施加下压力的压力件(25),所述压力件(25)包括通过导向杆(33)滑动连接于安装框架(10)顶部的压板(34)以及固定于压板(34)与安装框架(10)相对一侧的气囊(35)。

9.根据权利要求8所述的一种悬空挑防水幕墙结构,其特征在于,所述压板(34)与安装框架(10)的相对一侧还扣接有平衡弹簧(32)。

10.根据权利要求8所述的一种悬空挑防水幕墙结构,其特征在于,所述幕墙单元(24)包括两个对置的侧架一(37)和两个对置的侧架二(40),所述侧架一(37)与侧架二(40)相邻固定,所述侧架一(37)与侧架二(40)的内壁开设有多组相互配合的卡槽(39),所述幕墙(38)的内壁卡接有幕墙(38),所述卡槽(39)与侧架一(37)、卡槽(39)的接触处设置有用于密封的密封圈(36)。
