专利号: 2024110750366
申请人: 福州市祥供农业发展有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-03-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

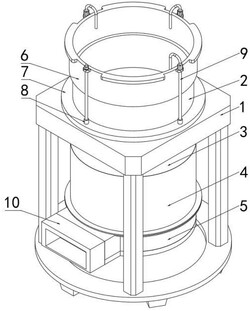

1.一种连续式芋头削皮机,包括固定架(1)和安装在固定架(1)顶部开口处的固定筒(2),其特征在于:所述固定筒(2)的底端安装有连接筒(3),所述连接筒(3)的底端固定安装有降噪筒(4),所述降噪筒(4)的底端连通设有集渣箱(5),所述固定筒(2)的外壁上竖向活动套接有升降护筒(6),所述固定筒(2)外侧的固定架(1)顶部安装有供液环管(7),所述供液环管(7)上安装有用于芋头削皮用的喷淋机构;

所述连接筒(3)内部水平活动设有十字升降梁(11),所述十字升降梁(11)的上部设有用于芋头削皮的削皮机构,所述降噪筒(4)内部设有用于十字升降梁(11)升降的升降组件;

所述集渣箱(5)内部用于皮渣收集的过滤组件;所述集渣箱(5)的前端出料口处安装有出渣管(10);

所述削皮机构包括设于十字升降梁(11)的顶面中部的固定壳(12)、设于固定壳(12)内部的伺服电机和竖向转动设于固定壳(12)顶部的转轴(13),所述转轴(13)的顶端延伸进固定筒(2)的下部内,转轴(13)的顶端固定安装有水平设置的削皮转盘(14);所述削皮转盘(14)位于固定筒(2)内部,削皮转盘(14)的顶面周侧均等距开设有多个矩形条口,且每个矩形条口内均安装有削皮刀(19);所述转轴(13)的中部还安装用于削皮转盘(14)底部矩形条口清洁的刷扫组件;

所述刷扫组件包括转动套接在转轴(13)中部的安装管、横向连接在安装管四周的横杆(22)、等距设于横杆(22)底部的多根清洁条(23)和等距设于横杆(22)顶部的多根刷皮杆(24),多根刷皮杆(24)的杆体长度由内向外逐根递减,每根刷皮杆(24)的顶端与削皮转盘(14)的底面间隔有防磨间距;固定壳(12)的顶部前端竖向设有止动电推杆(30),且止动电推杆(30)的伸缩端顶部设有用于安装管停转的阻尼块;

所述升降组件包括固定设于降噪筒(4)下部内的十字固定板(15)、设于十字固定板(15)顶面中部的电推缸(18)和固接在十字固定板(15)顶部四周端部的导杆(16),所述十字升降梁(11)四周的端部均竖向开设有位于导杆(16)配合的导向孔;导杆(16)从十字升降梁(11)的导向孔内活动穿出,多根导杆(16)的顶端之间水平固接有稳定环板(17),所述稳定环板(17)的顶面设有一层助滑环板,且助滑环板的顶部与削皮转盘(14)的底面贴合接触。

2.根据权利要求1所述的一种连续式芋头削皮机,其特征在于:所述削皮转盘(14)的顶面中部朝上凸起,削皮转盘(14)整体为锥台状,且削皮刀(19)的朝向均朝向同一方向;所述削皮转盘(14)底面朝上凹陷,且削皮转盘(14)的外边缘与固定筒(2)的内壁贴合接触。

3.根据权利要求2所述的一种连续式芋头削皮机,其特征在于:所述防磨间距为一至三毫米的间隔距离,所述清洁条(23)的底端与十字升降梁(11)的顶面贴合接触,且十字升降梁(11)顶部的棱边均为倾斜面状。

4.根据权利要求1所述的一种连续式芋头削皮机,其特征在于:所述固定筒(2)、连接筒(3)和降噪筒(4)的内壁上均设有一层降噪层,所述十字固定板(15)顶部的棱边均为倾斜的导流斜面状。

5.根据权利要求1所述的一种连续式芋头削皮机,其特征在于:所述过滤组件包括水平转动设于集渣箱(5)内底面中部的离心转盘(20)和安装在离心转盘(20)顶部的集渣圆筐(21),所述离心转盘(20)的顶部外侧为斜面状,且离心转盘(20)的内底面开设有凹槽,且凹槽的内顶面竖向固接有转杆,所述集渣箱(5)的内底面中部开设有安装槽,安装槽内部设有用于转杆驱动的微型电机;所述集渣圆筐(21)为漏斗形状;所述离心转盘(20)的外侧与集渣箱(5)内壁之间间隔有排液空间。

6.根据权利要求2所述的一种连续式芋头削皮机,其特征在于:所述喷淋机构包括等距连通设于供液环管(7)顶部四周的连接管(8)、竖向安装在连接管(8)顶部内的导向管(9)和开设在导向管(9)顶部外壁上的外螺纹,所述升降护筒(6)外壁顶部的四周均固接有导向块(25),升降护筒(6)前端的导向块(25)顶部水平转动设有限位螺母(26),导向块(25)均活动套接在导向管(9)上,限位螺母(26)套接在供液环管(7)顶部前端的一根导向管(9)上;其余导向管(9)的上部均旋合连接有与导向块(25)磁吸配合的磁吸块(27);其余导向管(9)的顶部均连接有喷淋管(28),且喷淋管(28)的内端均朝向削皮转盘(14)弯折喷淋;所述供液环管(7)的一侧连通设有导液阀管(29)。
