1.一种废旧轮胎再生橡胶的脱硫处理设备,包括:破碎装置、筛选装置、过筛装置、脱硫装置以及尾气处理装置;
其特征在于,所述尾气处理装置包括:

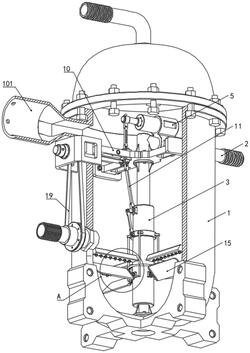

处理罐(1),所述处理罐(1)上安装有导气管(2),所述导气管(2)呈“L”形结构;
支臂(4),呈圆周设置有多组并与所述导气管(2)连通,所述支臂(4)朝向处理罐(1)底部的一侧等距设置有多个泄压口(401);
气压感应组件,与所述导气管(2)连通,所述气压感应组件能够根据所述导气管(2)内的压强驱使所述支臂(4)朝向或者远离所述处理罐(1)的底部运动;
导流板(15),设置在所述处理罐(1)内并与所述泄压口(401)形成配合,能够使所述处理罐(1)内的气液旋转;
联动组件,连接所述气压感应组件及导流板(15),所述联动组件能够在所述导气管(2)内压强改变时,驱使所述导流板(15)转动以改变其偏转角度。
2.根据权利要求1所述的一种废旧轮胎再生橡胶的脱硫处理设备,其特征在于,所述导气管(2)上呈圆周等距设置有多个条形通槽(201),且所述导气管(2)上密封滑动安装有与所述支臂(4)连接并导通的连通套筒(3),所述连通套筒(3)与所述气压感应组件连接,且所述连通套筒(3)在所述导气管(2)上运动时,所述条形通槽(201)始终处于所述连通套筒(3)的内侧;
所述导流板(15)转动安装在所述连通套筒(3)上。
3.根据权利要求2所述的一种废旧轮胎再生橡胶的脱硫处理设备,其特征在于,所述处理罐(1)内安装有连接所述导气管(2)的支架(10),所述支架(10)上设置有滑槽(1001);
所述气压感应组件包括设置在所述导气管(2)上并与之连通的分支管(5),所述分支管(5)内密封滑动安装有密封塞(6),所述密封塞(6)上连接有与之垂直并贯穿所述分支管(5)的连接轴(7),所述连接轴(7)上套设有柱形弹簧(8),所述柱形弹簧(8)的一端与所述密封塞(6)连接,另一端与所述分支管(5)的内壁连接;
所述连接轴(7)远离所述密封塞(6)的一端还连接有滑块(9),所述滑块(9)与所述滑槽(1001)滑动连接。
4.根据权利要求3所述的一种废旧轮胎再生橡胶的脱硫处理设备,其特征在于,所述气压感应组件还包括与所述滑块(9)转动连接的牵引杆(11),所述牵引杆(11)远离所述滑块(9)的一端与所述连通套筒(3)转动连接。
5.根据权利要求4所述的一种废旧轮胎再生橡胶的脱硫处理设备,其特征在于,所述联动组件包括滑动套设在所述连通套筒(3)上的套环(13)以及形成于所述牵引杆(11)远离所述滑块(9)一端的直角连接臂(1101),所述直角连接臂(1101)上转动安装有支撑杆(12),所述支撑杆(12)与所述套环(13)转动连接;
所述联动组件还包括连接所述套环(13)以及所述导流板(15)的牵拉结构。
6.根据权利要求5所述的一种废旧轮胎再生橡胶的脱硫处理设备,其特征在于,所述牵拉结构包括与所述套环(13)连接的衍生杆(1301),所述衍生杆(1301)远离所述套环(13)的一端转动安装有滑轮(14);
所述导流板(15)朝向所述连通套筒(3)的一侧形成有容滞槽(1501),所述滑轮(14)能够在所述容滞槽(1501)内滚动。
7.根据权利要求3所述的一种废旧轮胎再生橡胶的脱硫处理设备,其特征在于,所述尾气处理装置还包括:与所述处理罐(1)连通的导出口(101)以及导入结构,所述导入结构能够控制净化液进入所述处理罐(1)的速度;
传动组件,连接所述滑块(9)以及导入结构,在所述滑块(9)运动时,所述传动组件能够带动所述导入结构动作。
8.根据权利要求7所述的一种废旧轮胎再生橡胶的脱硫处理设备,其特征在于,所述导入结构包括与所述处理罐(1)连通的导入口(21),所述导入口(21)上密封滑动安装有旋转连接件(20),所述旋转连接件(20)与所述传动组件连接,且所述旋转连接件(20)远离所述导入口(21)的一端密封转动连接有延接口(22);
所述导入口(21)与旋转连接件(20)相对的一端形成有相互适配的直角弧形通槽(23)。
9.根据权利要求8所述的一种废旧轮胎再生橡胶的脱硫处理设备,其特征在于,所述传动组件包括与所述滑块(9)连接的横轴(16),所述横轴(16)远离所述滑块(9)的一端连接有驱动杆(17),所述驱动杆(17)的外表面沿其长度方向上设置有螺旋槽(1701);
所述传动组件还包括与所述处理罐(1)转动连接的随动套筒(18),所述随动套筒(18)通过皮带(19)连接所述旋转连接件(20),且所述随动套筒(18)内形成有能够在所述螺旋槽(1701)内滑动的凸轴(1801)。
10.一种使用如权利要求1所述的脱硫处理设备使废旧轮胎再生橡胶的方法,其特征在于,包括以下步骤:步骤一:将清洁后的废旧轮胎置于破碎装置内,使废旧轮胎颗粒化,并使用除尘装置将破碎过程中产生的粉尘进行去除;
步骤二:将废旧轮胎颗粒倾倒至筛选设备中,以将废旧轮胎颗粒中的帘布纤维、钢丝等进行分离;
步骤三:对废旧轮胎颗粒进行过筛处理,以将粒径不合格的废旧轮胎颗粒筛分出来而进行二次破碎;
步骤四:将过筛后的废旧轮胎颗粒倾倒至脱硫装置内,同时向脱硫装置内加入预定比例的软化剂、活化剂、水并混合,然后通过加热、 加压、氧化等破坏其分子的网状结构,使废旧轮胎颗粒从弹性状态变成塑性状态;
步骤五:使用尾气处理装置对脱硫过程中产生的非甲烷总烃进行净化、降温。
