专利号: 2024110654250
申请人: 江苏剑牌农化科技有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-08-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

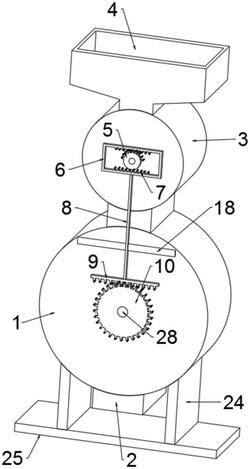

1.一种农药干悬浮剂生产用气流粉碎机,其特征在于,包括气流粉碎罐(1)和初步粉碎罐(3),还包括设置在气流粉碎罐(1)和初步粉碎罐(3)之间的初步粉碎组件和气流粉碎组件;

所述气流粉碎罐(1)的底部固定连通有出料管道(2),所述初步粉碎罐(3)的顶部固定连通有进料斗(4);

所述气流粉碎组件包括转动安装在初步粉碎罐(3)表面的半齿轮(5),所述初步粉碎罐(3)的后侧固定安装有用于驱动半齿轮(5)的电机(15),所述半齿轮(5)的外围设有矩形框(6),所述矩形框(6)的内顶壁和内底壁均固定安装有第一齿条(7),且第一齿条(7)与半齿轮(5)啮合或分离,所述矩形框(6)的底部通过连接杆(8)固定安装有第二齿条(9),所述第二齿条(9)的下侧啮合有全齿轮(10),所述全齿轮(10)的同轴固定安装有活动贯穿于气流粉碎罐(1)轴心的空心筒(28),所述空心筒(28)延伸至气流粉碎罐(1)另一侧外的一端固定连通有进气管(14),所述空心筒(28)延伸至气流粉碎罐(1)内的一段外侧通过连通管(11)固定连接有弧形分流器(12),所述弧形分流器(12)靠近连通管(11)的一侧固定连通有多个高压喷头(13);

所述连接杆(8)的侧壁滑动贯穿有燕尾条(18),且燕尾条(18)固定安装于气流粉碎罐(1)的表面,所述连接杆(8)的侧壁开设有与燕尾条(18)滑动连接有燕尾槽。

2.根据权利要求1所述的一种农药干悬浮剂生产用气流粉碎机,其特征在于,所述初步粉碎组件包括与半齿轮(5)同轴固定连接的驱动轴(16),且驱动轴(16)活动贯穿于初步粉碎罐(3)的表面并与电机(15)的驱动端相固定,所述驱动轴(16)延伸至初步粉碎罐(3)内的一段表面固定安装有多个粉碎刀(17)。

3.根据权利要求1所述的一种农药干悬浮剂生产用气流粉碎机,其特征在于,所述空心筒(28)的表面固定安装有电动推杆(19),且电动推杆(19)的驱动端固定安装在弧形分流器(12)的上表面,所述连通管(11)为软管。

4.根据权利要求2所述的一种农药干悬浮剂生产用气流粉碎机,其特征在于,所述驱动轴(16)的表面固定安装有两个固定杆(20),两个所述固定杆(20)的另一端共同固定安装有弧形控制板(21),且弧形控制板(21)滑动贴合于初步粉碎罐(3)的内表面。

5.根据权利要求1所述的一种农药干悬浮剂生产用气流粉碎机,其特征在于,所述气流粉碎罐(1)和初步粉碎罐(3)的后侧共同固定连通有U型管道(22),所述U型管道(22)的表面固定连通有抽吸管(23)。

6.根据权利要求1所述的一种农药干悬浮剂生产用气流粉碎机,其特征在于,所述气流粉碎罐(1)的底部对称固定安装有两个固定板(24),两个所述固定板(24)的底端共同固定安装有固定座(25)。

7.根据权利要求1所述的一种农药干悬浮剂生产用气流粉碎机,其特征在于,所述气流粉碎罐(1)和初步粉碎罐(3)的连通处固定安装有弧形过滤板(26),且弧形过滤板(26)与初步粉碎罐(3)的圆心相同。

8.根据权利要求1所述的一种农药干悬浮剂生产用气流粉碎机,其特征在于,所述气流粉碎罐(1)的内顶壁固定安装有多个锥形刺块(27)。
