专利号: 202411054233X
申请人: 保定佩岳电力工程有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-04-23
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

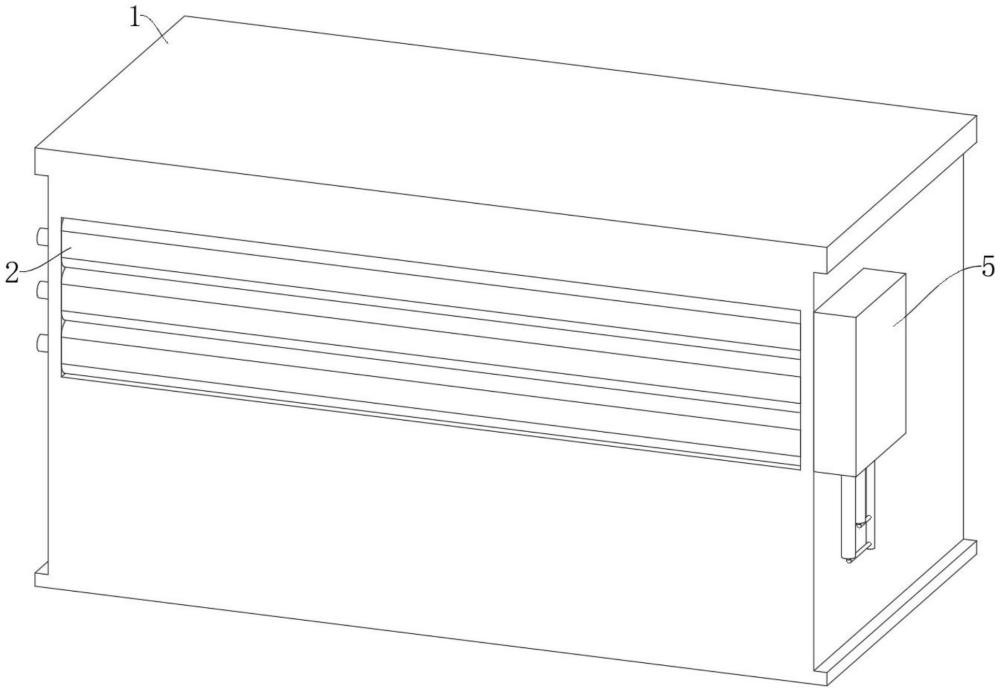

1.一种防爆型干式变压器,其特征在于,包括防爆外壳(1)和用于喷洒灭火材料的喷洒部(2)以及用于储存灭火材料的储存部(5),还包括:

防爆检测组件(3),所述防爆检测组件(3)包括与防爆外壳(1)的内壁固定连接的支撑柱(31),所述支撑柱(31)远离防爆外壳(1)的一端固定连接有支撑环(32),所述支撑环(32)靠近支撑柱(31)的一端活动连接有防爆检测盘(33),所述防爆检测盘(33)靠近支撑环(32)的一端固定连接有连接柱(331),所述连接柱(331)贯穿支撑环(32)的一端固定连接有检测球(332),所述支撑环(32)的内腔设置有多个第一弹性件(34),每个所述第一弹性件(34)的两端分别与支撑环(32)的内壁和连接柱(331)的外壁固定连接;

连接部(4),所述连接部(4)包括夹盘(41),所述夹盘(41)的侧壁开设有两个相对设置的第一凹槽(411),每个所述第一凹槽(411)的内部均固定连接有转轴(42),每个所述转轴(42)的外壁均转动连接有第一夹爪(43),每个所述第一夹爪(43)远离转轴(42)的一端两侧均转动连接有连杆(44),每个所述连杆(44)远离第一夹爪(43)的一端与支撑环(32)靠近连接柱(331)的一端相铰接;

所述连接部(4)还包括滑动连接在防爆外壳(1)内的推杆(45),所述推杆(45)的一端固定连接有推盘(46),所述推盘(46)靠近推杆(45)的一端与两个所述第一夹爪(43)卡接,所述推杆(45)延伸出防爆外壳(1)的一端固定连接有推板(47),所述推盘(46)与夹盘(41)之间设置有第六弹性件(48),所述第六弹性件(48)的两端分别与推盘(46)和夹盘(41)固定连接;

所述储存部(5)包括固定连接在防爆外壳(1)外侧面的箱体(51),所述箱体(51)的内部固定连接有支撑板(52),所述支撑板(52)的内部开设有两个放置槽(521),每个所述放置槽(521)的内部均转动连接有第二夹爪(53),两个所述第二夹爪(53)之间设置有第二弹性件(531),所述第二弹性件(531)的两端分别与两个所述第二夹爪(53)延伸出支撑板(52)的一端固定连接,两个所述第二夹爪(53)靠近第二弹性件(531)的一端与推板(47)的内壁相接触,所述箱体(51)的内部滑动连接有压板(54),所述压板(54)的一端固定连接有第一压盘(541),所述第一压盘(541)的外壁与两个所述第二夹爪(53)内壁卡接,所述第一压盘(541)与支撑板(52)之间设置有第三弹性件(55),所述第三弹性件(55)的两端分别与支撑板(52)和第一压盘(541)固定连接。

2.根据权利要求1所述的防爆型干式变压器,其特征在于:所述箱体(51)的外底部固定连接有多个储气桶(56),每个所述储气桶(56)的内壁均滑动连接有第二压盘(57),每个所述第二压盘(57)与相对应的储气桶(56)的内底面之间均设置有第四弹性件(58),每个所述第四弹性件(58)的两端分别与相对应的第二压盘(57)的底面和相对应的储气桶(56)的内底面固定连接。

3.根据权利要求2所述的防爆型干式变压器,其特征在于:每个所述储气桶(56)的顶端开设有第二凹槽(561),每个所述第二凹槽(561)的内部均滑动连接有多个挡块(562),每个所述挡块(562)与第二凹槽(561)之间均设置有第五弹性件(563),每个所述第五弹性件(563)的两端分别与相对应的挡块(562)的一端和第二凹槽(561)的内壁固定连接。

4.根据权利要求3所述的防爆型干式变压器,其特征在于:所述箱体(51)的内底部开设有多个第二滑槽(511),每个所述第二滑槽(511)分别与每个储气桶(56)相对应,每个所述第二滑槽(511)的内部均滑动连接有顶柱(512),每个所述顶柱(512)均与相对应的储气桶(56)内部的第二压盘(57)的顶部相接触,每个所述储气桶(56)的底部均设有出气孔,每个所述出气孔均通过气管与箱体(51)位于支撑板(52)与压板(54)之间的内腔相连通。

5.根据权利要求4所述的防爆型干式变压器,其特征在于:所述喷洒部(2)包括多个固定连接在防爆外壳(1)内壁的喷洒件(21),每个所述喷洒件(21)的外壁均开设有多个喷孔(211),每个所述喷洒件(21)延伸进箱体(51)内腔的一端均开设有进料孔(212)。

6.根据权利要求5所述的防爆型干式变压器,其特征在于:每个所述喷洒件(21)外壁均开设有第一滑槽(213),每个所述第一滑槽(213)内均滑动连接有挡板(22),每个所述挡板(22)远离喷洒件(21)的一端共同固定连接有固定架(49),所述固定架(49)远离挡板(22)的一端固定连接在推杆(45)上,每个所述挡板(22)的外壁开设有与多个喷孔(211)相对应的避让孔。

7.根据权利要求6所述的防爆型干式变压器,其特征在于:所述防爆检测盘(33)远离支撑环(32)的一端固定连接有多个挤压球(333),每个所述挤压球(333)的外壁均与夹盘(41)的外表面相接触。

8.根据权利要求7所述的防爆型干式变压器,其特征在于:所述防爆外壳(1)的内部固定连接有线圈(11)。
