1.一种大型常压低温液体储槽，其特征在于，包括：

外夹套筒体（1），其内部嵌入有内贮存罐（11），所述内贮存罐（11）与所述外夹套筒体（1）之间设置真空绝热腔，所述内贮存罐（11）与所述外夹套筒体（1）之间固定焊接有分隔板（12），所述分隔板（12）将所述真空绝热腔进行等分为隔离腔（13），所述外夹套筒体（1）设置有用于监控所述隔离腔（13）内状态的监控机构，所述外夹套筒体（1）远离开口一端分别设置有排液阀口（110）与排汽阀口（111）；

内密封盖（2），密封安装于所述内贮存罐（11）与所述外夹套筒体（1）之间，用于密封所述隔离腔（13），所述内密封盖（2）上设置有加料口（21）以及排气阀口（22），所述排气阀口（22）延伸至所述隔离腔（13）内部一端安装有抽真空管（23），所述抽真空管（23）在所述隔离腔（13）内部延伸至其另一端；

外密封法兰盖（3），密封安装于所述外夹套筒体（1）开口处，且覆盖于所述内密封盖（2）上，用于二次密封所述外夹套筒体（1）与所述内贮存罐（11）；

液化罐（4），设置于所述排液阀口（110）与所述排汽阀口（111）之间，所述液化罐（4）顶端一体成型有进汽端口（41），且底端一体成型有出液端口（42），所述出液端口（42）侧面一体成型有支撑管座（43），所述支撑管座（43）上固定安装有一体式脉管制冷机（44），所述一体式脉管制冷机（44）冷端换热器经过所述支撑管座（43）嵌入于所述液化罐（4）内部，所述液化罐（4）内还设有提高液化率的缓释机构；

其中，通过所述分隔板（12）分隔形成所述隔离腔（13），并利用所述内密封盖（2）单独密封，可经过监控机构实时监控所述隔离腔（13）内部状态及时发现珠光砂受潮或结块的现象，进而单独更换个别所述隔离腔（13）内的珠光砂，同时可通过所述液化罐（4）与所述一体式脉管制冷机（44）在排放低温液体时，液化部分汽化的液体。

2.根据权利要求1所述的一种大型常压低温液体储槽，其特征在于：所述监控机构包括与所述隔离腔（13）相对应并一体成型于所述外夹套筒体（1）上的监测端口（14）、密封安装于所述监测端口（14）上的密封盖板（15）以及固定安装于所述密封盖板（15）上的压力传感器（16）和温湿度传感器（17），所述压力传感器（16）与所述温湿度传感器（17）的检测探针经过所述监测端口（14）延伸至所述隔离腔（13）内部。

3.根据权利要求1所述的一种大型常压低温液体储槽，其特征在于：所述外夹套筒体（1）外表面顶部还设置有与所述内贮存罐（11）内部相连通的进液阀口（18）和检测口（19），所述进液阀口（18）与所述检测口（19）周边均设置有二次防护罩。

4.根据权利要求1所述的一种大型常压低温液体储槽，其特征在于：所述进汽端口（41）通过管道与所述排汽阀口（111）相连，所述出液端口（42）通过管道连接有三通接管（45），所述三通接管（45）其中一端进液口与所述排液阀口（110）相连，另一个排液孔也排液管道相连，用于排出低温液体。

5.根据权利要求1所述的一种大型常压低温液体储槽，其特征在于：所述排液阀口（110）设置于所述外夹套筒体（1）的底部，所述排汽阀口（111）设置于所述外夹套筒体（1）的顶部，且二者对称设置均与所述内贮存罐（11）内部相连通，所述外夹套筒体（1）上与所述排汽阀口（111）与所述排液阀口（110）相匹配均安装有用于监测该位置所述内贮存罐（11）内部压强的压力表（112）。

6.根据权利要求1所述的一种大型常压低温液体储槽，其特征在于：所述缓释机构包括固定安装于所述液化罐（4）内部的缓释滤板（46）与导流板（49），所述缓释滤板（46）与所述导流板（49）在所述出液端口（42）内部等距阵列设置，且分别位于所述一体式脉管制冷机（44）冷端换热器的上侧与下侧。

7.根据权利要求6所述的一种大型常压低温液体储槽，其特征在于：所述缓释滤板（46）呈漏斗锥形，且侧壁均匀开设有扩散通孔（47），所述缓释滤板（46）底端一体成型有下沉口（48）。

8.根据权利要求6所述的一种大型常压低温液体储槽，其特征在于：所述导流板（49）呈倒漏斗形，且顶部一体成型有出液口（411），所述导流板（49）底部外周圆周阵列开设有下流通孔（410）。

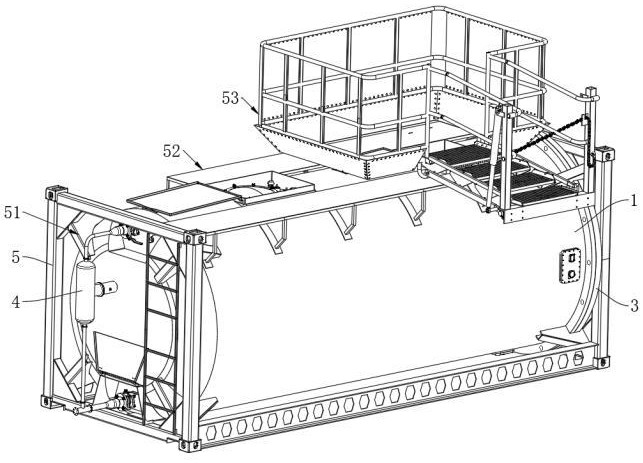

9.根据权利要求1所述的一种大型常压低温液体储槽，其特征在于：还包括用于支撑所述外夹套筒体（1）的支撑框架（5），所述支撑框架（5）两端四角均固定焊接有定位支脚（51），所述外夹套筒体（1）嵌入安装于所述定位支脚（51）之间，所述支撑框架（5）顶面在所述外夹套筒体（1）顶部固定安装有行走平台（52），所述行走平台（52）上还固定安装有护栏架（53），所述护栏架（53）缺口处设置有用于工作人员上下的爬升机构。

10.根据权利要求9所述的一种大型常压低温液体储槽，其特征在于：所述爬升机构包括设置于所述护栏架（53）开口一侧的U型框体（510）以及转动连接于所述U型框体（510）与所述护栏架（53）之间的扶手杆（54）、第一底支杆（55）、第二底支杆（56），平行相对的两组所述第一底支杆（55）与所述第二底支杆（56）之间转动安装有折叠踏板（57），所述U型框体（510）顶端与所述第一底支杆（55）之间设置有用于改变折叠状态的伸缩气缸（58）。
