1.一种注塑壳体打磨装置,包括面板(1),所述面板(1)下表面的边角处固定连接有支撑腿(2),其特征在于:
该注塑壳体打磨装置,还包括;
包裹装置(3),所述包裹装置(3)包括第一支撑杆(31),所述第一支撑杆(31)固定连接在面板(1)的上表面,所述第一支撑杆(31)的顶端固定连接有限位圆环(32);
所述限位圆环(32)的内腔处滑动连接有滑动杆(33),所述滑动杆(33)的端部固定连接有包裹板(34),所述包裹板(34)的端部固定连接有第一固定块(35),所述第一固定块(35)的外表面开设有限位孔(36)。
2.根据权利要求1所述的一种注塑壳体打磨装置,其特征在于:所述包裹板(34)的内壁处设置有旋转装置(4),且所述的旋转装置(4)的数量为两个,且两个所述的旋转装置(4)均设置在包裹板(34)的内壁处,所述旋转装置(4)包括固定框(41),所述固定框(41)固定连接在包裹板(34)的内壁处,所述固定框(41)贯穿包裹板(34)。
3.根据权利要求2所述的一种注塑壳体打磨装置,其特征在于:所述固定框(41)的内腔处固定连接有限位框(42),所述限位框(42)的内腔处转动连接有转动杆(45),所述转动杆(45)的外表面固定连接有滑动环(46),所述滑动环(46)滑动连接在限位框(42)的内腔处,所述转动杆(45)的端部固定连接有转动板(47),所述转动板(47)的外表面固定连接有第一软垫(410)。
4.根据权利要求3所述的一种注塑壳体打磨装置,其特征在于:所述固定框(41)的外表面固定连接有第二固定块(43),所述第二固定块(43)的端部固定连接有限位轨道环(44),所述限位轨道环(44)的外表面滑动连接有限位套(49),所述限位套(49)外表面靠近转动板(47)的一侧固定连接有第二支撑杆(48),所述第二支撑杆(48)远离限位套(49)的一端固定连接在转动板(47)的外表面。
5.根据权利要求4所述的一种注塑壳体打磨装置,其特征在于:所述转动板(47)外表面远离滑转动杆(45)一侧的边侧处固定连接有软环(411),所述软环(411)的内壁处固定连接有弹片(412),所述弹片(412)的端部固定连接有吸盘(413)。
6.根据权利要求1所述的一种注塑壳体打磨装置,其特征在于:所述面板(1)的上表面固定连接有放置打磨装置(5),所述放置打磨装置(5)包括支撑板(51),所述支撑板(51)固定连接在面板(1)上表面远离包裹装置(3)的一侧。
7.根据权利要求6所述的一种注塑壳体打磨装置,其特征在于:所述支撑板(51)外表面靠近第一固定块(35)的一侧固定连接有第三固定块(52),所述第三固定块(52)的外表面固定连接有限位杆(53),所述限位杆(53)与第三固定块(52)外表面开设的限位孔(36)相摩擦适配。
8.根据权利要求7所述的一种注塑壳体打磨装置,其特征在于:所述支撑板(51)外表面靠近包裹板(34)的一侧固定连接有固定板(54),所述固定板(54)外表面的底部边侧处固定连接有放置板(55),所述放置板(55)的相对面之间固定连接有隔杆(56),所述放置板(55)的上表面固定连接有第二软垫(57),所述面板(1)上表面位于放置板(55)的正下方开设有排料口(6)。
9.根据权利要求8所述的一种注塑壳体打磨装置,其特征在于:所述支撑板(51)外表面远离固定板(54)的一端固定连接有第三支撑杆(58),所述第三支撑杆(58)的端部固定连接有第四固定块(59),所述第四固定块(59)的上表面固定连接有伺服电机(510),所述伺服电机(510)的输出端固定连接有转动柱(511),所述转动柱(511)的端部固定连接有打磨盘(512)。

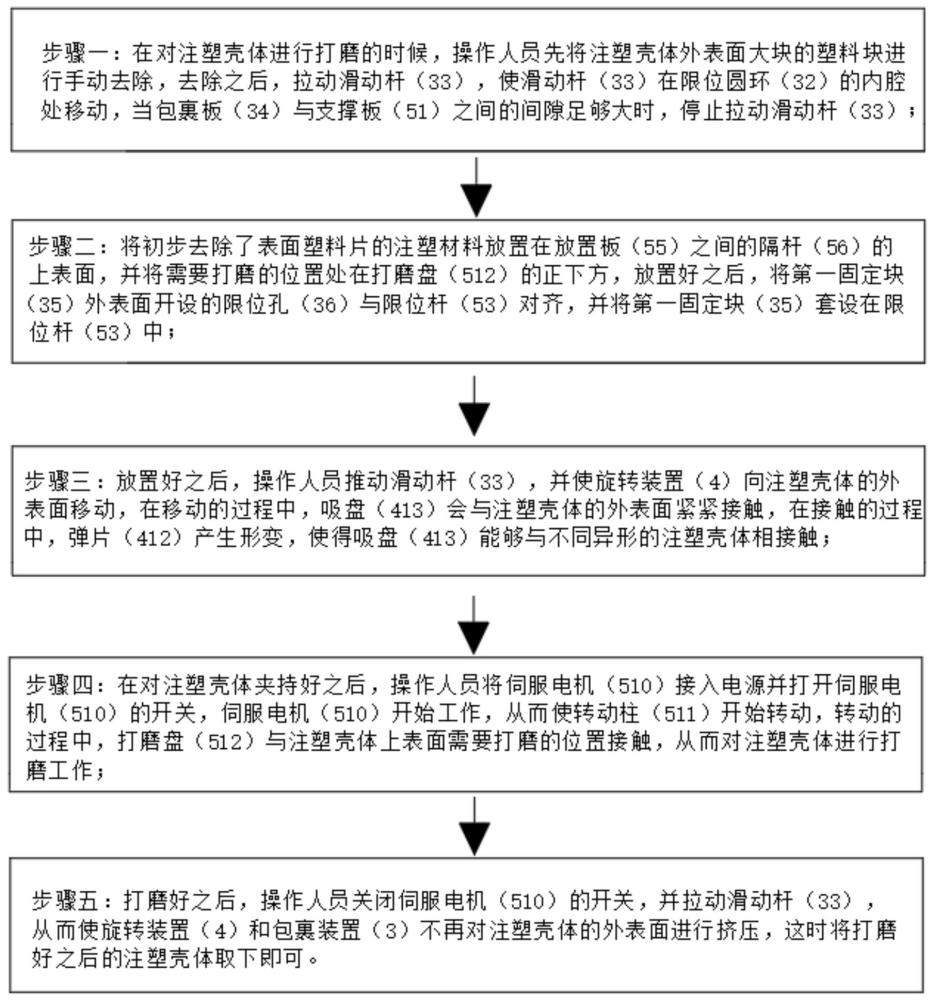

10.一种注塑壳体的打磨方法,其特征在于,包括以下步骤:
步骤一:在对注塑壳体进行打磨的时候,操作人员先将注塑壳体外表面大块的塑料块进行手动去除,去除之后,拉动滑动杆(33),使滑动杆(33)在限位圆环(32)的内腔处移动,当包裹板(34)与支撑板(51)之间的间隙足够大时,停止拉动滑动杆(33);
步骤二:将初步去除了表面塑料片的注塑材料放置在放置板(55)之间的隔杆(56)的上表面,并将需要打磨的位置处在打磨盘(512)的正下方,放置好之后,将第一固定块(35)外表面开设的限位孔(36)与限位杆(53)对齐,并将第一固定块(35)套设在限位杆(53)中;
步骤三:放置好之后,操作人员推动滑动杆(33),并使旋转装置(4)向注塑壳体的外表面移动,在移动的过程中,吸盘(413)会与注塑壳体的外表面紧紧接触,在接触的过程中,弹片(412)产生形变,使得吸盘(413)能够与不同异形的注塑壳体相接触;
步骤四:在对注塑壳体夹持好之后,操作人员将伺服电机(510)接入电源并打开伺服电机(510)的开关,伺服电机(510)开始工作,从而使转动柱(511)开始转动,转动的过程中,打磨盘(512)与注塑壳体上表面需要打磨的位置接触,从而对注塑壳体进行打磨工作;
步骤五:打磨好之后,操作人员关闭伺服电机(510)的开关,并拉动滑动杆(33),从而使旋转装置(4)和包裹装置(3)不再对注塑壳体的外表面进行挤压,这时将打磨好之后的注塑壳体取下即可。
