专利号: 2024110108285
申请人: 淮阴工学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-08-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

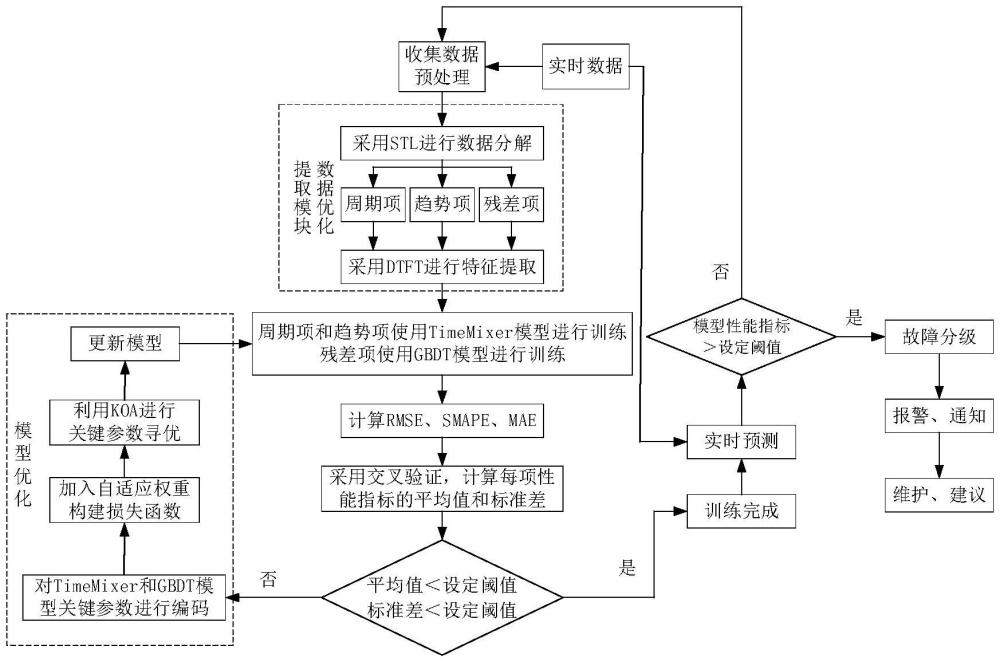

1.一种压缩机故障实时检测及预警方法,其特征在于,包括以下步骤:

(1)预先获取历史压缩机运行数据;

(2)对运行数据先进行数据预处理,去除缺失值和异常值,进行归一化处理;采用季节性趋势分解STL进行数据分解,将数据分解为周期项、趋势项和残差项;对分解后的数据,采用离散时域傅里叶变换DTFT对数据进行特征提取;

(3)采用K折交叉验证法,将周期项、趋势项和残差项分割为K组数据集,划分为训练集和测试集;

(4)构建由TimeMixer模型和GBDT模型组成的压缩机故障实时检测模型;将训练集数据中周期项、趋势项输入至Timemixer模型进行训练;将训练集数据中残差项输入至梯度决策提升树GBDT模型中进行训练;将两个模型的输出累加,为压缩机故障实时检测模型的最终输出结果;

(5)对压缩机故障实时检测模型性能进行评估,计算每次训练的均方根误差RMSE、平均对称绝对百分比误差SMAPE及平均绝对误差MAE每项性能指标的平均值和标准差,并利用包络熵为RMSE、SMAPE、MAE分配自适应权重ω,对三项性能指标加权,并结合自适应权重构建加权预测函数;

(6)利用改进开普勒优化算法对TimeMixer模型和GBDT模型的关键参数组进行寻优,将优化后的模型传输至步骤(4)重新训练,并再次验证,若平均值和标准差不小于设定阈值,则重复此步骤;若平均值和标准差小于设定阈值,则输出离线压缩机故障实时检测模型;

(7)实时采集压缩机运行数据,利用训练好的压缩机故障实时检测模型进行实时预测,实时监测模型准确率;若压缩机故障实时检测模型的准确率不在阈值内,则返回步骤(4)进行模型更新训练;

(8)分级设定预测结果故障概率阈值α,进行实时故障报警。

2.根据权利要求1所述的一种压缩机故障实时检测及预警方法,其特征在于,步骤(1)所述压缩机运行数据包括温度、压力、流量、液位和振动。

3.根据权利要求1所述的一种压缩机故障实时检测及预警方法,其特征在于,步骤(5)实现过程如下:根据每个性能指标的时间序列数据构建嵌入向量,对于每个嵌入向量,计算其与所有其他向量在容忍度r内的距离,并确定相似性,对于嵌入维度m和容忍度r,计算至少有一个其他向量在容忍度内相似的向量比例φ(m,r,指标),为每个指标计算其包络熵,公式为:ApEn(m,r,RMSE)=φ(m,r,RMSE)‑φ(m+1,r,RMSE)ApEn(m,r,SMAPE)=φ(m,r,SMAPE)‑φ(m+1,r,SMAPE)ApEn(m,r,MAE)=φ(m,r,MAE)‑φ(m+1,r,MAE)

使用包络熵结果为每个性能指标分配权重ωz,并将权重标准化,所有权重总和为1,使得公式为:式中,z为RMSE、SMAPE、MAE中的一种,包络熵越大则权重越小,Σωz为所有权重总和;将三项性能指标进行配合权重,构建加权预测函数L(ω),公式为:L(ω)=ωRMSE·RMSE+ωSMAPE·SMAPE+ωMAE·MAE。

4.根据权利要求1所述的一种压缩机故障实时检测及预警方法,其特征在于,步骤(6)所述利用改进开普勒优化算法对TimeMixer模型和GBDT模型的关键参数组进行寻优,具体为:初始化关键参数组合,公式为:

式中,Xi为第i组关键参数组,N为搜索空间中关键参数组的个数, 和 为第j个关键参数的上界和下界,d为待优化TimeMixer和GBDT模型关键参数的个数,rand[0,1]为0到1之间的随机生成数;

定义关键参数的搜索趋势,每一个关键参数组都会向最优组的方向进行搜索,根据万有引力定律可得,公式为:式中, 和 表示Ms和mi的归一化值,分别表示最优关键参数组和一般关键参数组的大小,ε为一个很小的值,μ(t)为随时间t呈指数递减的函数,以控制搜索精度,ei为行星的轨道偏心率,以调整勘探与开发之间的平衡,r1为0到1之间的随机生成数,以便在优化过程中使搜索趋势有更大的变化, 是Ri的归一化值,表示最优关键参数组和一般关键参数组之间的欧氏距离,γ为常数,μ0为初始值,t和Tmax为当前迭代次数和最大迭代次数;

最优关键参数组和一般关键参数组在t时刻的大小用适应度评估,此时加入L1正则化,构建综合适应度函数,公式为:J(ω)=L(ω)+λ||ω||1

式中, 为L1范数,λ为正则化系数,fit(t)为综合加权预测函数,r2为0到1之间随机生成的数字,用于分散不同候选解的大小;

当一般关键参数组接近最优关键参数组时会更加积极的进行搜索,相应的提高搜索速度,相反,当一般关键参数组远离最优关键参数组时,会放慢搜索速度,计算候选解的更新速度,公式为:M=(r3×(1‑r4)+r4)

式中,Vi(t)为一般关键参数组在t时刻的速度,r3和r4为区间[0,1]的随机生成数, 为0~1之间的随机值的向量, 和 为从总体随机选择的解决方案,Γ为该算法逃离局部最优值的标志,Ri‑norm(t)为t时刻最优解与候选解之间的欧氏距离,并进行归一化处理,公式为:式中,如果Ri‑norm(t)≤0.5,则该组关键参数靠近最优关键参数组,并且由于最优关键参数组具有指向性的搜索趋势,将增加一般关键参数组更新速度防止向最优关键参数组漂移,否则,一般关键参数组更新速度会变慢;

当一般关键参数组向最优关键参数组靠近,陷入局部最优时,加入精英策略,改变搜索方向,用来逃离局部最优;

一般关键参数组在一定时间内,会逐渐靠近最优关键参数组,然后逐渐远离最优关键参数组,算法主要用开发阶段和探索阶段来模拟这两个阶段;在探索阶段,一般关键参数组与最优关键参数组之间差距较大,会更新每个远离最优关键参数组的一般关键参数组的新位置,公式为:式中, 为一般关键参数组到达新位置所需的速度, 为当前最优关键参数组的位置;

当一般关键参数组靠近最优关键参数组时,算法进入开发阶段,当一般关键参数组远离最优关键参数组时,算法进入探索阶段,引入参数h,h较大时,利用探测算子扩大候选解的搜索范围,h较小时,使用开发操作对该搜索范围进行开发,一般关键参数组与最优关键参数组之间的距离最小,则为目前最好的解决方案,公式为:η=(a2‑1)×r4+1

式中,h为自适应因子,来控制最优关键参数组和当前关键参数组之间的距离,r为正态分布随机生成的数字,η为1到‑2的线性递减因子,a2为一个循环控制参数,在T个周期内从‑

1逐渐减小到‑2;

执行精英策略,确保一般关键参数组和最优关键参数组的最佳位置,公式为:

5.根据权利要求1所述的一种压缩机故障实时检测及预警方法,其特征在于,步骤(7)中利用训练好的模型进行实时预测,实时监测模型性能指标,确保指标在阈值内,具体为:当离线模型部分输出经过改进开普勒优化算法训练后的综合模型时,综合模型用于在线预警部分进行实时预测故障,此时统计综合模型输出结果,计算综合模型输出结果的准确率,并设定准确率的阈值,当准确率低于设定阈值时,模型需返回离线模型部分重新训练模型,同时更新用于模型离线训练的数据库。

6.根据权利要求1所述的一种压缩机故障实时检测及预警方法,其特征在于,步骤(8)实现过程如下:若0.7>α≥0.5,则判定为警告;若0.9>α≥0.7,判定为严重;若1≥α≥0.9,判定为紧急。

7.一种采用如权利要求1至6任一所述方法的压缩机故障实时检测及预警系统,其特征在于,包括:数据存储模块:存储历史压缩机运行数据,为中央集成处理模块进行训练模型的数据输入做准备;

数据优化提取模块:对运行数据先进行数据预处理,去除缺失值和异常值,进行归一化处理;采用季节性趋势分解STL进行数据分解,将数据分解为周期项、趋势项和残差项;对分解后的数据,采用离散时域傅里叶变换DTFT对数据进行特征提取;采用K折交叉验证法,将周期项、趋势项和残差项分割为K组数据集,划分为训练集和测试集;

压缩机故障实时检测模型构建及训练模块,构建由TimeMixer模型和GBDT模型组成的压缩机故障实时检测模型;将训练集数据中周期项、趋势项输入至Timemixer模型进行训练;将训练集数据中残差项输入至梯度决策提升树GBDT模型中进行训练;将两个模型的输出累加,为压缩机故障实时检测模型的最终输出结果;对压缩机故障实时检测模型性能进行评估,计算每次训练的均方根误差RMSE、平均对称绝对百分比误差SMAPE及平均绝对误差MAE每项性能指标的平均值和标准差,并利用包络熵为RMSE、SMAPE、MAE分配自适应权重ω,对三项性能指标加权,并结合自适应权重构建加权预测函数;

压缩机故障实时检测模型优化模块:利用改进开普勒优化算法对TimeMixer模型和GBDT模型的关键参数组进行寻优,输出离线压缩机故障实时检测模;

警报模块:分级设定预测结果故障概率阈值,进行实时故障报警。

8.根据权利要求7所述的一种压缩机故障实时检测及预警系统,其特征在于,所述系统还包括总监控屏模块,用于监控全系统的运行状态。

9.根据权利要求7所述的一种压缩机故障实时检测及预警系统,其特征在于,所述系统还包括实时数据获取模块,实时采集压缩机运行数据,利用训练好的压缩机故障实时检测模型进行实时预测,实时监测模型准确率;若压缩机故障实时检测模型的准确率不在阈值内,则将数据传输至压缩机故障实时检测模型构建及训练模块,重新进行模型训练。

10.根据权利要求7所述的一种压缩机故障实时检测及预警系统,其特征在于,所述实时故障包括警告、严重和紧急三种。
