专利号: 2024109716538
申请人: 中福大明(凤阳)新能源有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-03-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

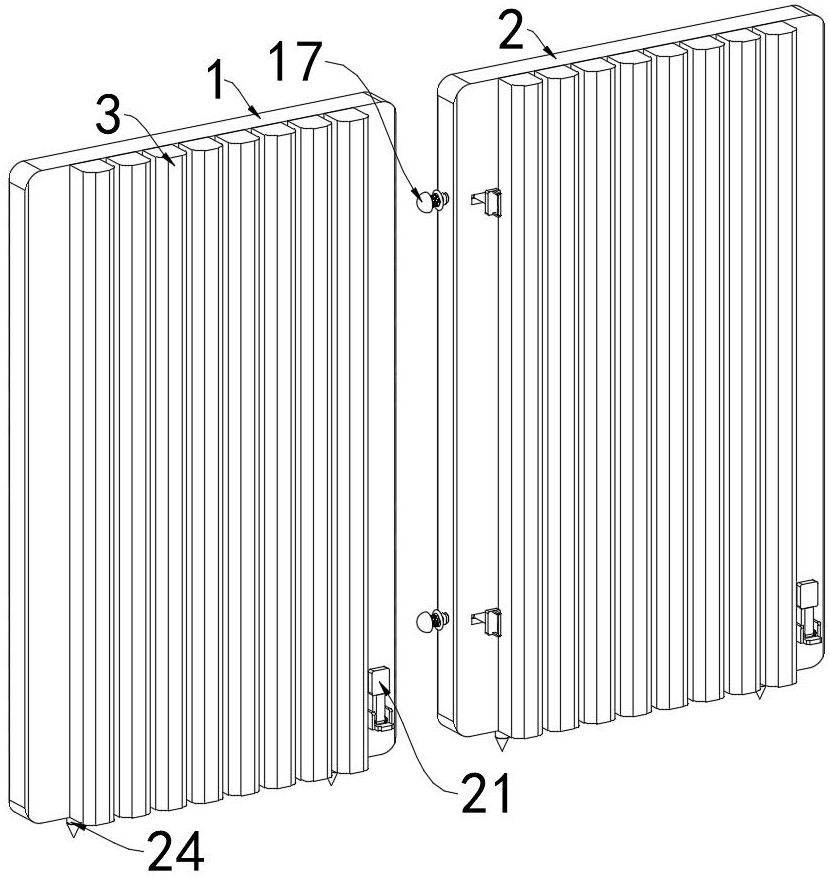

1.一种组装式太阳能集热蓄能温室大棚,包括第一示例集热板(1)、第二示例集热板(2),所述第一示例集热板(1)与第二示例集热板(2)上均固定连接有蓄水管(3),所述蓄水管(3)设置有不少于两个,其特征在于:所述第一示例集热板(1)与第二示例集热板(2)的内部均设置有快速组装组件,所述第一示例集热板(1)与第二示例集热板(2)的底部均设置有镶嵌组件;

所述快速组装组件包括对称开设在第一示例集热板(1)靠近第二示例集热板(2)侧壁的凹槽一(4),所述凹槽一(4)设置有不少于两个,所述第一示例集热板(1)的内腔两侧均对称开设有凹槽二(5),所述凹槽二(5)设置有不少于两个,所述凹槽二(5)的内腔均固定连接有固定圆套一(6),所述固定圆套一(6)的内腔均滑动连接有滑动柱(7),所述固定圆套一(6)与滑动柱(7)之间固定连接有弹簧一(8),所述滑动柱(7)靠近凹槽一(4)的一端均固定连接有倾斜块(9),所述第二示例集热板(2)靠近第一示例集热板(1)的一侧内对称固定连接有固定圆套二(10),所述固定圆套二(10)设置有不少于两个,两个所述固定圆套二(10)上均滑动连接有L形圆柱(11),所述L形圆柱(11)的外壁固定连接有抵触圆盘(12),所述第二示例集热板(2)靠近固定圆套二(10)的一侧内开设有凹槽三(13),所述凹槽三(13)与抵触圆盘(12)之间固定连接有弹簧二(14),所述快速组装组件还包括固定连接在L形圆柱(11)外表面的限位圆盘(15),所述L形圆柱(11)的外表面滑动连接有滑动块(16),所述L形圆柱(11)靠近滑动块(16)的一端固定连接有弧形块(17),所述弧形块(17)与滑动块(16)之间固定连接有弹簧三(18),所述L形圆柱(11)远离弧形块(17)的一端延伸至第二示例集热板(2)外侧,所述L形圆柱(11)远离弧形块(17)的一端固定连接有把手(19),所述L形圆柱(11)的外侧与弹簧二(14)套接,所述L形圆柱(11)的外侧与弹簧三(18)套接,所述L形圆柱(11)滑动连接于第二示例集热板(2)的内部,所述弧形块(17)的尺寸与凹槽一(4)的尺寸相互适配,所述凹槽一(4)位于弧形块(17)的运动路径上。

2.根据权利要求1所述的一种组装式太阳能集热蓄能温室大棚,其特征在于:所述镶嵌组件包括固定连接在第一示例集热板(1)与第二示例集热板(2)底部的固定架(20),所述固定架(20)的内部转动连接有脚踏板(21),所述固定架(20)与脚踏板(21)之间对称固定连接有扭簧(22),所述固定架(20)的底部固定连接有限位板(23),所述第一示例集热板(1)与第二示例集热板(2)的底部均固定连接有圆锥块(24),所述圆锥块(24)设置有不少于两个。

3.根据权利要求1所述的一种组装式太阳能集热蓄能温室大棚,其特征在于:所述滑动柱(7)的外侧与弹簧一(8)套接,所述倾斜块(9)与凹槽二(5)相适配。

4.根据权利要求2所述的一种组装式太阳能集热蓄能温室大棚,其特征在于:所述限位板(23)分别固定连接于第一示例集热板(1)与第二示例集热板(2)的侧壁上。
