专利号: 2024109658621
申请人: 泰州英诗派流体控制技术有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-04-02
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种用于天然气开采的采气井口机构,其特征在于,包括,

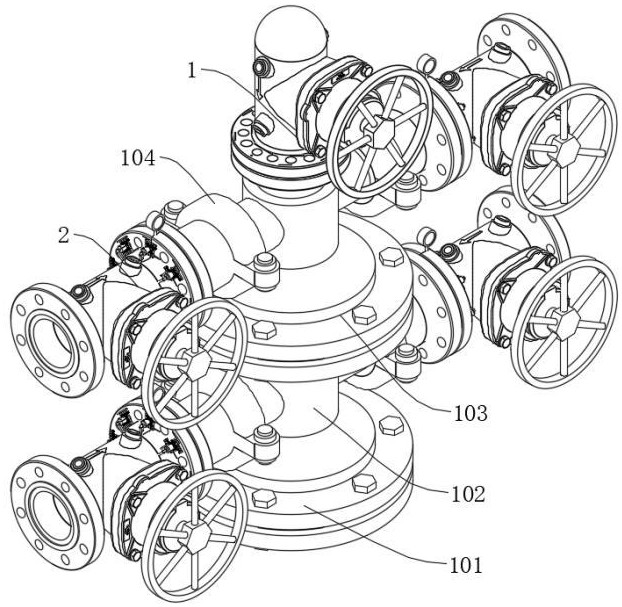

安装机构(1),包括第一连接座(101)、两个四通(102)、位于第一连接座(101)上方的第二连接座(103)、定位器(104),其中,第一连接座(101)和第二连接座(103)通过四通(102)连接,所述定位器(104)设置在四通(102)外;以及,控制机构(2),包括阀体(201)、设置在阀体(201)两侧的连接组件(202)、位于连接组件(202)内的弹性组件(203)、调节组件(204)、密封垫(205)、报警组件(206)和调节转盘(207),其中,调节组件(204)位于连接组件(202)内,所述密封垫(205)设置在连接组件(202)的一侧,报警组件(206)位于连接组件(202)外,所述调节组件(204)位于阀体(201)的正面;

所述连接组件(202)包括法兰盘(202‑1),所述法兰盘(202‑1)的一侧开设有若干个放置孔(202‑2)和若干个安装孔(202‑3),所述法兰盘(202‑1)的一侧开设有第一进液孔(202‑

4),所述第一进液孔(202‑4)内壁的一侧开设有第二进液孔(202‑5),所述第一进液孔(202‑

4)与第二进液孔(202‑5)相连通,所述第一进液孔(202‑4)和第二进液孔(202‑5)的内部形状均为锥形,所述法兰盘(202‑1)的一侧开设有存储槽(202‑6),所述存储槽(202‑6)为环形,所述法兰盘(202‑1)的另一侧开设有若干个限位滑槽(202‑7);

所述法兰盘(202‑1)开设有若干个限位滑槽(202‑7)的一侧与阀体(201)相连通,所述法兰盘(202‑1)的形状与阀体(201)另一侧连接盘的形状相适配,所述弹性组件(203)固定连接在法兰盘(202‑1)的一侧,若干个调节组件(204)位于若干个放置孔(202‑2)内,所述密封垫(205)固定连接在存储槽(202‑6)内;

所述弹性组件(203)包括支撑架(203‑1),所述支撑架(203‑1)的一侧与伸缩杆(203‑2)对应的一端固定连接,所述伸缩杆(203‑2)外套接有弹簧(203‑3),所述弹簧(203‑3)的一端固定连接在伸缩杆(203‑2)外,所述伸缩杆(203‑2)和弹簧(203‑3)的另一端均与密封片(203‑4)固定连接,所述伸缩杆(203‑2)为多节伸缩杆;

所述支撑架(203‑1)固定连接在法兰盘(202‑1)的一侧,所述密封片(203‑4)位于第一进液孔(202‑4)和第二进液孔(202‑5)内;

所述调节组件(204)包括挤压片(204‑1),所述挤压片(204‑1)的一侧与旋转器(204‑2)固定连接,所述旋转器(204‑2)外套接有连接片(204‑3),所述旋转器(204‑2)的一端穿过连接片(204‑3)与传动器(204‑4)卡接,所述旋转器(204‑2)的一端与压力器(204‑5)固定连接,所述压力器(204‑5)与两个从动器(204‑6)相啮合,所述连接片(204‑3)的一侧开设有导向槽;

所述压力器(204‑5)的另一端与密封垫(205)相连通,所述从动器(204‑6)滑动连接在限位滑槽(202‑7)内,所述压力器(204‑5)固定连接在阀体(201)外,所述传动器(204‑4)固定连接在法兰盘(202‑1)外,所述连接片(204‑3)固定连接在放置孔(202‑2)内;

所述旋转器(204‑2)包括转杆(204‑201),所述转杆(204‑201)外固定连接有螺旋叶片(204‑202),所述转杆(204‑201)外开设有两个限位槽(204‑203);

所述转杆(204‑201)的一端与挤压片(204‑1)对应的一侧固定连接,所述转杆(204‑

201)的一端穿过连接片(204‑3)和传动器(204‑4)与压力器(204‑5)固定连接,所述转杆(204‑201)和螺旋叶片(204‑202)的形状与连接片(204‑3)和连接片(204‑3)内开设的导向槽的形状相适配;

所述传动器(204‑4)包括齿轮(204‑401),所述齿轮(204‑401)内设置有轴承(204‑

402),所述齿轮(204‑401)与轴承(204‑402)的内圈固定连接,所述轴承(204‑402)外固定连接有固定腿(204‑404),所述轴承(204‑402)内固定连接有两个限位块(204‑403);

所述轴承(204‑402)通过内圈设置的限位块(204‑403)与转杆(204‑201)相互卡接,所述轴承(204‑402)外圈通过固定腿(204‑404)与法兰盘(202‑1)固定连接,所述齿轮(204‑

401)与两个从动器(204‑6)相啮合;

所述压力器(204‑5)包括密封筒(204‑501),所述密封筒(204‑501)内滑动连接有活塞板(204‑502),所述活塞板(204‑502)的一侧固定连接有套筒(204‑503),所述密封筒(204‑

501)外固定连接有安装块(204‑504),所述密封筒(204‑501)的另一侧与导管(204‑505)相连通,所述安装块(204‑504)的一侧紧密焊接有限位伸缩柱(204‑506),所述活塞板(204‑

502)的形状与密封筒(204‑501)的形状相适配;

所述转杆(204‑201)的一端转动连接在套筒(204‑503)内,所述密封筒(204‑501)通过导管(204‑505)与密封垫(205)相连通,所述限位伸缩柱(204‑506)的另一端与阀体(201)的外壁固定连接;

所述从动器(204‑6)包括齿板(204‑601),所述齿板(204‑601)的一侧与加强筋(204‑

602)固定连接,所述加强筋(204‑602)的背面固定连接有限位滑块(204‑603),所述加强筋(204‑602)的一侧固定连接有防滑板(204‑604);

所述限位滑块(204‑603)滑动连接在限位滑槽(202‑7)内,所述齿板(204‑601)与齿轮(204‑401)相啮合;

所述报警组件(206)包括警报器(206‑1),所述警报器(206‑1)的底端固定连接有电动调节杆(206‑2),所述电动调节杆(206‑2)的底端与限位片(206‑3)固定连接;

所述限位片(206‑3)的一侧与密封片(203‑4)对应的一侧搭接,所述限位片(206‑3)上方的形状与第二进液孔(202‑5)内壁的形状相适配。

2.根据权利要求1所述的用于天然气开采的采气井口机构,其特征在于,所述第一连接座(101)的上方与位于下方的四通(102)相连通,且位于下方的四通(102)的顶端与第二连接座(103)的底端相连通,所述第二连接座(103)的顶端与位于上方的四通(102)相连通,两个四通(102)的两侧均固定连接有定位器(104);

所述四通(102)通过定位器(104)与两个阀体(201)相连通。

3.根据权利要求2所述的用于天然气开采的采气井口机构,其特征在于,所述阀体(201)的两侧分别与连接盘和连接组件(202)相连通,所述连接组件(202)与弹性组件(203)固定连接,所述连接组件(202)内固定连接有若干个调节组件(204),所述连接组件(202)的一侧与密封垫(205)固定连接,所述报警组件(206)位于连接组件(202)外,所述调节转盘(207)转动连接在阀体(201)的正面,所述阀体(201)一侧设置的连接盘的形状与连接组件(202)的形状相适配;

所述阀体(201)通过连接组件(202)相连通。
