专利号: 2024109656202
申请人: 南通大学
专利类型:发明专利
专利状态:已下证
更新日期:2025-11-13
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种宽带低有源反射贴片相控阵天线,其特征在于,包括从上而下依次设置的顶部金属层(1)、第一基片层(2)、空气层、第二金属层(3)、第二基片层(4)、第三金属层(5)、第三基片层(6)、金属地层(7)、第四基片层(8)、底部金属层(9);

顶部金属层(1)包括沿线性方向周期性排布的顶层多贴片(101),每个顶层多贴片(101)由沿线性方向等间距排列的若干方形小贴片构成;

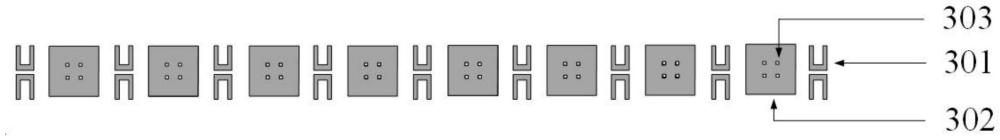

第二金属层(3)包括沿线性方向周期性交替排布的金属方形贴片一(302)和背对背U型金属条带(301),每个金属方形贴片一(302)设有四个中心对称排布的方形槽一(303);

第三金属层(5)包括沿线性方向周期性排布的金属方形贴片二(501),每个金属方形贴片二(501)的中央设有方形槽二(502);

金属地层(7)包括一个整体金属地(702),在整体金属地(702)上沿线性方向周期性排布有圆形槽(701);

底部金属层(9)包括沿线性方向周期性排布的竖直金属条带(901),各竖直金属条带(901)的末端连接有金属小圆盘(902);

各顶层多贴片(101)、金属方形贴片一(302)、金属方形贴片二(501)的几何中心依次一一对齐;

还包括若干馈电过孔(10),各馈电过孔(10)垂直穿过所述圆形槽(701),用于连接所述金属小圆盘(902)与所述金属方形贴片二(501)。

2.根据权利要求1所述的宽带低有源反射贴片相控阵天线,其特征在于,所述顶层多贴片(101)中,每个小贴片长为0.03 ~0.07 λ0,相邻小贴片的间距为0.04 ~ 0.08λ0,λ0为中心频率的空气波长。

3.根据权利要求1所述的宽带低有源反射贴片相控阵天线,其特征在于,所述背对背U型金属条带(301)由两个U型金属条带在垂直所述线性方向上背对背间隔排布构成,每个U型金属条带的竖直长度为0.07~0.13λ0,水平宽度为0.02~0.06λ0,所述金属方形贴片一(302)的边长为0.2~0.24λ0,λ0为中心频率的空气波长。

4.根据权利要求1所述的宽带低有源反射贴片相控阵天线,其特征在于,所述金属方形贴片二(501)的边长为0.21~0.25λ0,所述方形槽二(502)的边长为0.04~0.06λ0,λ0为中心频率的空气波长。

5.根据权利要求1所述的宽带低有源反射贴片相控阵天线,其特征在于,还包括若干塑料螺丝(11),塑料螺丝(11)从两侧穿过所有金属层与基片层,用于固定整体相控阵,并形成所述第一基片层(2)和第二金属层(3)之间的空气层。

6.根据权利要求1‑5任一所述的宽带低有源反射贴片相控阵天线,其特征在于,相邻顶层多贴片(101)的中心距离、相邻金属方形贴片一(302)的中心距离、相邻金属方形贴片二(501)的中心距离均为0.49λ0,λ0为中心频率的空气波长。

7.根据权利要求1‑5任一所述的宽带低有源反射贴片相控阵天线,其特征在于,通过调整所述顶层多贴片(101)中各小贴片的长度和间距来调控最低感应电流对应的频率。

8.根据权利要求6所述的宽带低有源反射贴片相控阵天线,其特征在于,所述空气层高度为0.13λ0。
