专利号: 2024109491252
申请人: 北京辰鑫源环保科技有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-04-02
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

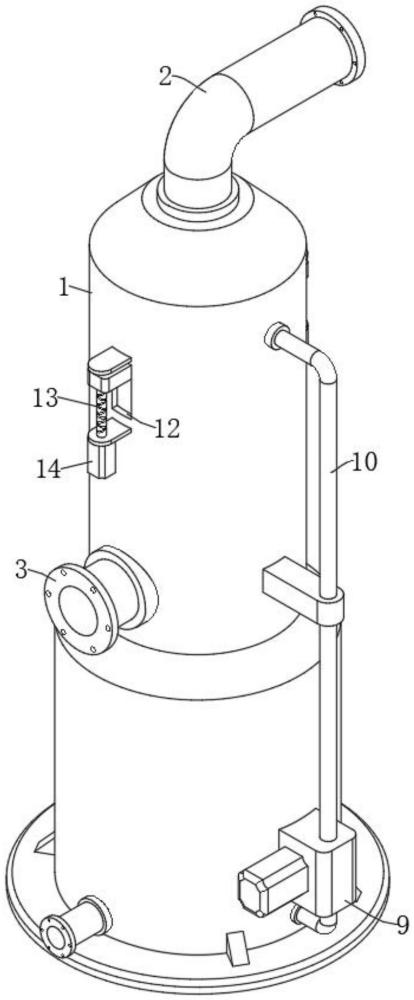

1.一种废气净化用脱硫除尘塔,包括设有出气口(2)与进烟口(3)的塔体(1),所述塔体(1)的内顶部固定安装有除雾器(5),其特征在于,还包括:填料层(4),安装在所述塔体(1)内,并位于所述除雾器(5)的下方,

其中,所述塔体(1)内安装有竖管(7),所述竖管(7)的下端外壁固定安装有喷淋管(6),所述喷淋管(6)的下端固定安装有喷头(8),所述塔体(1)内设有驱动竖管(7)上下往复升降的升降部;

所述升降部包括设置在塔体(1)外壁的纵向槽(12),所述纵向槽(12)内纵向滑动连接有升降板(11),所述竖管(7)转动安装在升降板(11)上,其中,所述塔体(1)的外壁转动安装有平行于纵向槽(12)的往复丝杠(13),所述升降板(11)的一端螺纹连接在往复丝杠(13)的外壁上,所述塔体(1)的外壁固定安装有驱动往复丝杠(13)转动的电机(14);

所述升降板(11)的外壁固定连接有紧贴于塔体(1)内壁的挡板(15),且所述挡板(15)封堵在纵向槽(12)的端口上;

所述升降板(11)内设有装置腔(16),所述装置腔(16)内转动连接有横轴(17),所述横轴(17)与竖管(7)的外壁均固定安装有传动齿轮(18),两个所述传动齿轮(18)啮合连接,其中,所述横轴(17)上远离竖管(7)的一端固定安装有从动齿轮(19),所述塔体(1)的外壁固定安装有与从动齿轮(19)啮合连接的齿条(20),所述齿条(20)平行于往复丝杠(13);

所述塔体(1)的内壁固定连接有支撑座(21),所述填料层(4)纵向滑动连接在塔体(1)的内壁,且所述填料层(4)与支撑座(21)之间通过弹簧(22)弹性连接,所述喷淋管(6)上设有驱动填料层(4)上下抖动的抖动部;

所述抖动部包括转动连接在喷淋管(6)末端的滚轮(24),所述填料层(4)的上端四周固定连接有圆周分布的多个凸块(23),当所述竖管(7)向下移动时,所述滚轮(24)会抵紧在填料层(4)的上端;

通过滚轮(24)依次滚压多个凸块(23)时,填料层(4)会在弹簧(22)与凸块(23)的作用下上下抖动。

2.根据权利要求1所述的一种废气净化用脱硫除尘塔,其特征在于,所述塔体(1)的外壁固定安装有循环泵(9),所述循环泵(9)的输入端延伸至塔体(1)的内底部,所述循环泵(9)的输出端固定连接有软管(10),所述软管(10)的输出端与竖管(7)的上端转动连接。

3.根据权利要求1所述的一种废气净化用脱硫除尘塔,其特征在于,所述竖管(7)的下端固定连接有延伸至塔体(1)内底部的延伸轴(25),所述填料层(4)的上端设有与延伸轴(25)配合的穿孔(30),所述延伸轴(25)的下端外壁固定安装有搅拌杆(26)。

4.根据权利要求3所述的一种废气净化用脱硫除尘塔,其特征在于,所述搅拌杆(26)为内部设有空腔的管体,所述搅拌杆(26)的外壁固定安装有与其空腔连通的喷嘴(29),所述延伸轴(25)的下端设有与搅拌杆(26)空腔连通的循环部。

5.根据权利要求4所述的一种废气净化用脱硫除尘塔,其特征在于,所述循环部包括固定安装在延伸轴(25)下端的弹性伸缩气囊(27),所述弹性伸缩气囊(27)的外壁固定连接有与其连通的吸液管(28)与排液管,所述吸液管(28)与排液管内均固定安装有单向阀,所述排液管与搅拌杆(26)的空腔相连通。
