专利号: 2024109430691
申请人: 浙江吉瑞建设有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-04-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

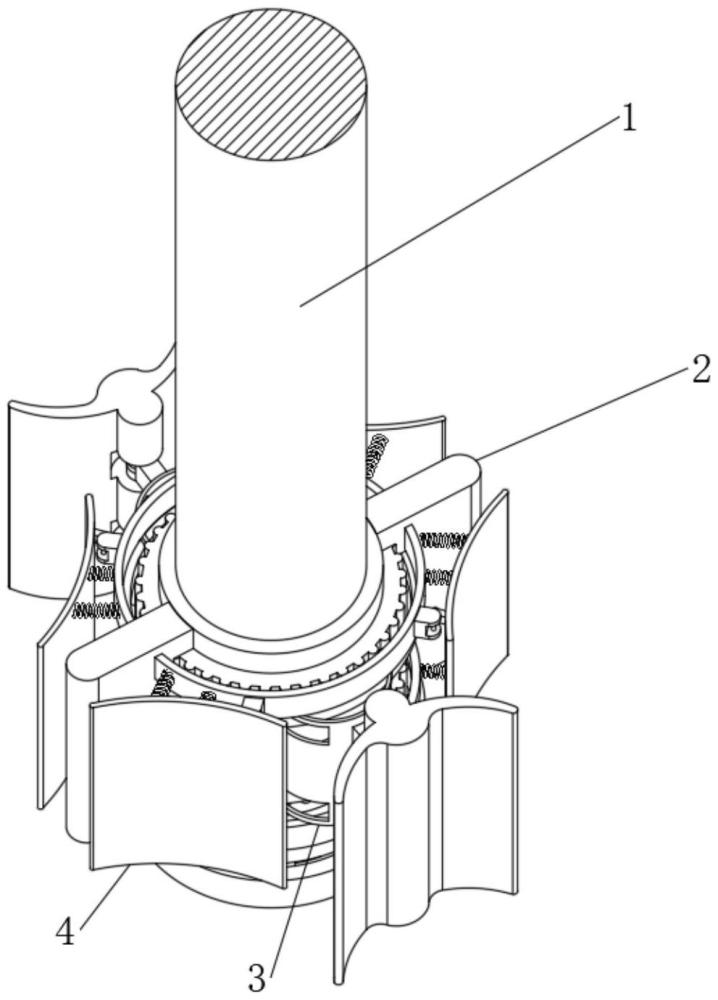

1.一种市政桥梁防撞装置,其特征在于,包括桥墩主体(1)、旋转组件(2)、弹性组件(3)和导向组件(4);

所述旋转组件(2)包括套设在所述桥墩主体(1)圆周侧壁的套筒(201),所述套筒(201)底部连接有转动套(202),所述转动套(202)底部设置有多个滑块(203),所述转动套(202)下方设置有基座(204),所述基座(204)顶面开设有与所述滑块(203)相匹配的滑槽(205),所述套筒(201)圆周外壁设置有多个推板(206);

所述弹性组件(3)包括连接于所述套筒(201)圆周外壁的多个卡板(301),所述卡板(301)外侧壁设置有多个卡柱(302),每两个卡柱(302)之间形成卡槽,所述卡板(301)侧方设置有弹性板(303),所述弹性板(303)侧壁转动连接有多个转柱(304),所述转柱(304)设置于两个所述卡柱(302)之间的卡槽内,所述转柱(304)侧方设置有围护条(309),所述弹性板(303)另一侧壁连接有多个固定块一(305),所述固定块一(305)通过转轴转动连接有固定块二(306),所述固定块二(306)侧壁连接有引导板(307),所述引导板(307)侧壁设置有圆弧凸块(308);

所述导向组件(4)包括连接于所述推板(206)侧壁的多个固定板(401),所述固定板(401)外侧壁设置有固定块三(402),所述固定块三(402)通过转轴转动连接有转向板(403)。

2.根据权利要求1所述的市政桥梁防撞装置,其特征在于,所述套筒(201)圆周内壁与所述桥墩主体(1)圆周侧壁之间活动连接,所述套筒(201)底部与所述转动套(202)顶面紧密焊接,所述转动套(202)通过多个所述滑块(203)与所述基座(204)呈转动配合。

3.根据权利要求2所述的市政桥梁防撞装置,其特征在于,所述推板(206)有两个,对称设置在所述套筒(201)圆周外壁,所述推板(206)侧壁设置为圆弧曲面结构。

4.根据权利要求3所述的市政桥梁防撞装置,其特征在于,所述卡板(301)为柔性材质的圆弧形曲面板结构,所述弹性板(303)为弹性材质的圆弧曲面板结构,所述弹性板(303)通过转柱(304)卡合在所述卡板(301)侧壁。

5.根据权利要求4所述的市政桥梁防撞装置,其特征在于,所述弹性组件(3)有两组,对称设置在所述套筒(201)圆周外壁。

6.根据权利要求5所述的市政桥梁防撞装置,其特征在于,所述引导板(307)侧壁呈圆弧曲面结构,所述圆弧凸块(308)设置于所述引导板(307)凹陷曲面的中心位置。

7.根据权利要求6所述的市政桥梁防撞装置,其特征在于,所述围护条(309)端头处紧密焊接在所述推板(206)侧壁,所述围护条(309)侧壁与所述卡板(301)侧壁之间形成滑动通道。

8.根据权利要求7所述的市政桥梁防撞装置,其特征在于,所述转向板(403)侧壁与所述固定板(401)侧壁之间设置有多个弹簧(404)。

9.根据权利要求8所述的市政桥梁防撞装置,其特征在于,所述转向板(403)为圆弧曲面结构,所述转向板(403)有四个,每两个转向板(403)对称分布在所述推板(206)的两侧方。

10.根据权利要求9所述的一种市政桥梁防撞装置的施工方法,其特征在于,包括以下步骤:

S1、基层清理,将桥墩主体(1)表面杂质清除,对其进行打磨光滑;

S2、旋转组件安装,将套筒(201)、转动套(202)和基座(204)套设在桥墩主体(1)的圆周侧壁,然后将基座(204)圆周内壁与桥墩主体(1)的圆周侧壁固定连接,进一步将转动套(202)底部的多个滑块(203)插入基座(204)顶面的滑槽(205)内,使转动套(202)与基座(204)转动连接,再将套筒(201)底部与转动套(202)顶面紧密焊接,使推板(206)受力时,能够带动套筒(201)沿桥墩主体(1)圆周侧壁转动;

S3、弹性组件安装,将四个卡板(301)分为两组,其中一组的两个卡板(301)呈上下阵列分布固定在套筒(201)圆周外壁,另外一组的两个卡板(301)对称固定在套筒(201)的圆周外壁,再将弹性板(303)侧壁的多个转柱(304)设置在两个卡柱(302)之间的卡槽内,然后将围护条(309)对转柱(304)进行围合,并使围护条(309)的两端分别固定在两个推板(206)的侧壁,最后将引导板(307)通过转轴转动连接在弹性板(303)侧壁的固定块一(305)上,当引导板(307)受到船舶撞击时,能够围绕转动连接的固定块一(305)发生转动,使引导板(307)角度发生偏移,带动船舶发生偏移,并且撞击力通过引导板(307)传递到弹性板(303)上,使弹性板(303)发生形变,减缓撞击力,并导致弹性板(303)的转柱(304)在卡槽内受到挤压,使卡柱(302)发生形变,进一步使转柱(304)滑动到另外一个卡槽内,根据撞击力度,转柱(304)会持续的向更远的卡槽内滑动,带动弹性板(303)从圆弧形偏向直板形的形变,能够减缓大部分撞击力;

S4、导向组件(4),将固定板(401)的两端分别固定在两个推板(206)的侧壁,然后将转向板(403)通过转轴转动连接在固定板(401)外侧壁的固定块三(402)上,最后将弹簧(404)固定在转向板(403)侧壁与所述固定板(401)侧壁之间,当船舶撞击到引导板(307)后,受到引导板(307)带动船舶发生偏移,使船舶向转向板(403)侧壁移动,转向板(403)受到船舶的撞击力,使弹簧(404)收缩,转向板(403)侧壁抵在推板(206)的侧壁,进一步改变船舶行驶的角度,使船舶向推板(206)圆弧曲面结构的侧壁前行,此时,转向板(403)受到的力传递到推板(206)上,推板(206)带动套筒(201)沿桥墩主体(1)圆周侧壁转动,进一步改变船舶的行驶方向,并减少对船舶行驶的阻力。
