专利号: 2024109404451
申请人: 深圳市丽台电子有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-08-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

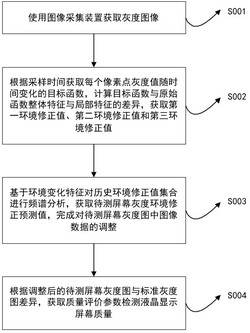

1.基于计算机视觉的液晶显示屏幕质量检测方法,其特征在于,该方法包括以下步骤:

获取液晶显示屏幕灰度图;

根据采样时间和采样频率得到液晶显示屏幕第一预设数量的灰度图集;根据所述灰度图集中每幅图像每个位置像素点的灰度值获取所述每幅图像每个位置像素点灰度值变化的目标函数;根据所述目标函数与原始函数斜率绝对值的差异获取相同位置像素点灰度值变化的第一环境修正值;根据所述目标函数相对于原始函数响应时间的时间间隔计算所述相同位置像素点灰度值变化的第二环境修正值;根据部分区域出现局部阴影导致所述目标函数的函数值脱离预期值的特征计算所述相同位置像素点灰度值变化的第三环境修正值;

根据第二预设数量的液晶显示屏幕分别得到第一环境修正值集合、第二环境修正值集合和第三环境修正值集合;根据所述第一环境修正值集合、第二环境修正值集合和第三环境修正值集合分别计算待测屏幕灰度的第一环境修正预测值、第二环境修正预测值和第三环境修正预测值;根据所述第一环境修正预测值、第二环境修正预测值和第三环境修正预测值对每个位置像素点的目标函数进行调整;

根据调整后的每个位置像素点的目标函数获取质量评价参数,根据质量评价参数完成液晶显示屏幕质量检测;

所述根据所述第一环境修正值集合、第二环境修正值集合和第三环境修正值集合分别计算待测屏幕灰度的第一环境修正预测值、第二环境修正预测值和第三环境修正预测值的方法为:对液晶显示屏幕灰度图中相同位置像素点对应的第一环境修正值集合、第二环境修正值集合、第三环境修正值集合分别进行傅里叶变换得到第一频谱图、第二频谱图、第三频谱图;

根据预设信息尺度分别截取所述第一环境修正值集合、第二环境修正值集合和第三环境修正值集合的部分数据,分别对截取所述第一环境修正值集合、第二环境修正值集合和第三环境修正值集合的部分数据进行傅里叶变换得到第四频谱图、第五频谱图、第六频谱图;

分别将所述第一频谱图和第四频谱图、第二频谱图和第五频谱图、第三频谱图和第六频谱图进行线性相加,获取第一环境修正预测频谱图、第二环境修正预测频谱图和第三环境修正预测频谱图;分别对所述第一环境修正预测频谱图、第二环境修正预测频谱图和第三环境修正预测频谱图进行傅里叶逆变换,得到第一环境修正预测值、第二环境修正预测值和第三环境修正预测值。

2.根据权利要求1所述的基于计算机视觉的液晶显示屏幕质量检测方法,其特征在于,所述根据采样时间和采样频率得到液晶显示屏幕预设数量的灰度图集的方法为:设置采样时间和采样频率,利用采样相机获取液晶显示屏幕的灰度图像,将第一预设数量的液晶显示屏幕灰度图组成的图集作为液晶显示屏幕灰度图集。

3.根据权利要求1所述的基于计算机视觉的液晶显示屏幕质量检测方法,其特征在于,所述根据所述灰度图集中每幅图像每个位置像素点的灰度值获取所述每幅图像每个位置像素点灰度值变化的目标函数的方法为:获取液晶显示屏幕灰度图集中每幅图像每个位置像素点的灰度值,将液晶显示屏幕灰度图集中所有图像同一位置像素点的灰度值按照时间升序组成的序列作为所述同一位置像素点的时序特征序列;

将所述同一位置像素点的时序特征序列中所有元素的对应的采样时间作为横坐标,将所述同一位置像素点的时序特征序列中所有元素的对应的灰度值作为纵坐标,将所述横坐标和纵坐标构成的分布函数作为目标函数。

4.根据权利要求1所述的基于计算机视觉的液晶显示屏幕质量检测方法,其特征在于,所述根据所述目标函数与原始函数斜率绝对值的差异获取所述相同位置像素点灰度值变化的第一环境修正值的方法为:计算所述目标函数与原始函数中每个时刻对应点的斜率绝对值,将所述目标函数所有时刻对应点斜率绝对值的均值与所述原始函数所有时刻对应点的斜率绝对值均值的比值作为第一环境修正值。

5.根据权利要求1所述的基于计算机视觉的液晶显示屏幕质量检测方法,其特征在于,所述根据所述目标函数相对于原始函数响应时间的时间间隔计算所述相同位置像素点灰度值变化的第二环境修正值的方法为:计算液晶显示屏幕灰度图中每个位置像素点的目标函数与原始函数之间对应的第一预设数量的像素点响应时间的时间间隔,计算所述时间间隔的均值作为第二环境修正值。

6.根据权利要求1所述的基于计算机视觉的液晶显示屏幕质量检测方法,其特征在于,所述根据部分区域出现局部阴影导致所述目标函数的函数值脱离预期值的特征计算所述相同位置像素点灰度值变化的第三环境修正值的方法为:分别获取目标函数与原始函数中第一预设数量的像素点的灰度值,获取目标函数与原始函数中每个相同时刻的像素点之间的灰度值差值,将第一预设数量的灰度值差值的均值作为第三环境修正值。

7.根据权利要求1所述的基于计算机视觉的液晶显示屏幕质量检测方法,其特征在于,所述根据第二预设数量的液晶显示屏幕分别得到所述第一环境修正值集合、第二环境修正值集合和第三环境修正值集合的方法为:获取第二预设数量的液晶显示屏幕灰度图中相同位置像素点的第一环境修正值、第二环境修正值和第三环境修正值,构成所述第二预设数量的液晶显示屏幕灰度图中相同位置像素点对应的第一环境修正值集合、第二环境修正值集合和第三环境修正值集合。

8.根据权利要求1所述的基于计算机视觉的液晶显示屏幕质量检测方法,其特征在于,所述根据所述第一环境修正预测值、第二环境修正预测值和第三环境修正预测值对每个位置像素点的目标函数进行调整的方法为:根据所述第一环境修正预测值与所述目标函数每个时刻的像素点对应的灰度值的乘积作为第一调整结果;根据目标函数每个时刻的像素点对应采样时间与第二环境修正预测值的差值作为第二调整结果;根据第三环境修正值与目标函数每个时刻像素点对应的灰度值的和作为第三调整结果。

9.根据权利要求1所述的基于计算机视觉的液晶显示屏幕质量检测方法,其特征在于,所述根据调整后的每个位置像素点的目标函数获取质量评价参数的方法为:计算待测屏幕灰度图中所述调整后的每个像素点的目标函数与原始函数的相对方差作为待测屏幕的质量评价参数。
