专利号: 202410938963X
申请人: 洛阳驰宇地质勘查有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-08-04
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

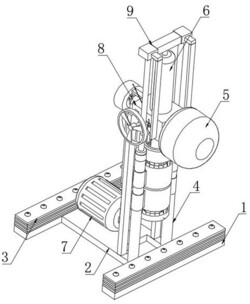

1.一种地质工程勘探用钻机,其特征在于,包括:

支撑板(1)、钻头(6);

钻机部,所述钻机部包括固定安装在支撑板(1)上的底座(2),所述底座(2)上通过支架固定安装有保护箱(8),所述底座(2)上通过两个液压杆(4)固定安装有一个顶板(9),且钻头(6)转动安装在顶板(9)上;

驱动部,所述驱动部包括固定安装在底座(2)上的电机(7),所述保护箱(8)上转动安装有转轴(22),且转轴(22)与电机(7)的驱动端之间安装有驱动机构,所述转轴(22)与钻头(6)之间安装有传动机构;

吸能部,所述吸能部包括固定安装在液压杆(4)上的吸能筒一(11)以及吸能筒二(12),且吸能筒一(11)以及吸能筒二(12)内均安装有与钻头(6)相配合的传导机构,所述传导机构包括固定安装在吸能筒一(11)以及吸能筒二(12)内部的多个挡板一(27),所述吸能筒一(11)以及吸能筒二(12)上均贯穿滑动安装有多个滑杆,每个所述滑杆上均固定安装有一个与对应两个挡板一(27)相配合的活塞板一(28),每个所述活塞板一(28)与对应的吸能筒一(11)以及吸能筒二(12)之间均固定安装有一个弹簧一(29),每个所述滑杆远离对应活塞板一(28)的一端均固定安装有与钻头(6)相配合的触碰板(30);

多个所述挡板一(27)两两相配合,与吸能筒二(12)内壁形成封闭的缸体,用于空气的排挤;

调速部,所述调速部包括固定安装在保护箱(8)上内部中空的减速盘(10),所述吸能筒二(12)与减速盘(10)之间通过气管(14)相连通,所述减速盘(10)内固定安装有多个两两配合的挡板二(31),所述减速盘(10)上安装有与转轴(22)相配合的调速机构,所述调速机构包括固定安装在减速盘(10)内部的多个挡板二(31),且挡板二(31)两两相互配合,相配合的两个所述挡板二(31)之间共同滑动安装有一个活塞板二(32),每个所述活塞板二(32)上均固定安装有一个与转轴(22)相配合的摩擦板(33),所述摩擦板(33)贯穿并延伸至减速盘(10)的外部,每个所述活塞板二(32)与对应的挡板二(31)之间均安装有复位结构;

卸力部,所述卸力部包括固定安装在保护箱(8)上的气缸(37),所述气缸(37)的驱动端固定安装有滑块,所述滑块上固定安装有摩擦圈(17),所述顶板(9)上安装有与摩擦圈(17)相配合的阻力机构,所述气缸(37)与减速盘(10)通过导管(38)相连通,所述阻力机构包括固定安装在顶板(9)上的齿板(13),所述保护箱(8)上转动安装有转柱,所述转柱上固定安装有与齿板(13)相啮合的第一齿轮(26),所述转柱上固定安装有与摩擦圈(17)相配合的摩擦辊(36);

注水部,所述注水部包括固定安装在液压杆(4)上的注水环(16),所述注水环(16)与吸能筒一(11)之间通过通管(45)相连通,所述通管(45)内安装有止回机构,所述保护箱(8)上固定安装有水箱(5),且水箱(5)与注水环(16)之间通过注水管(40)相连通,所述注水环(16)内安装有注水机构,所述注水机构包括滑动安装在注水环(16)内的环形推板(42),所述注水环(16)上密封转动安装有密封环(39),所述密封环(39)上固定连通有出水管(41),所述注水环(16)上安装有与环形推板(42)相配合的泄压结构,所述环形推板(42)与注水环(16)之间安装有多个第一弹簧(43)。

2.根据权利要求1所述的一种地质工程勘探用钻机,其特征在于,所述驱动机构包括固定安装在电机(7)驱动端上的辊筒,所述转轴(22)上固定安装有转辊(20),所述转辊(20)与辊筒之间共同套设有传动组件;

所述传动组件由两个传动轮以及一个履带(19)组成,所述转辊(20)与辊筒上均固定安装有一个传动轮,两所述传动轮之间共同套设有一个履带(19)。

3.根据权利要求1所述的一种地质工程勘探用钻机,其特征在于,所述传动机构包括固定安装在转轴(22)上的斜齿轮一(23),所述保护箱(8)上转动安装有与斜齿轮一(23)相啮合的斜齿轮二(24),所述保护箱(8)上固定安装有齿轮二(25),所述保护箱(8)上转动安装有与齿轮二(25)相啮合的齿轮一(18),所述齿轮一(18)上固定安装有两个限位块,所述钻头(6)上开设有两个与对应限位块滑动连接的限位槽(21);

所述保护箱(8)上转动安装有支杆,且斜齿轮二(24)固定安装在支杆上。

4.根据权利要求1所述的一种地质工程勘探用钻机,其特征在于,所述复位结构包括固定安装在挡板二(31)上的固定板(34),所述固定板(34)与活塞板二(32)之间固定安装有多个弹簧二(35)。

5.根据权利要求1所述的一种地质工程勘探用钻机,其特征在于,所述止回机构包括固定安装在通管(45)内的中空的密封柱(46),所述密封柱(46)内通过多个固定块(47)固定安装有多个第二弹簧(48),多个所述第二弹簧(48)上共同固定安装有一个与密封柱(46)相配合的封堵盘(49);

所述密封柱(46)为中空设置,且固定块(47)固定安装在密封柱(46)内,且第二弹簧(48)与相应的固定块(47)固定连接。

6.根据权利要求1所述的一种地质工程勘探用钻机,其特征在于,所述泄压结构包括固定连通在注水环(16)上的泄气管(44),且泄气管(44)设置在环形推板(42)的中部位置。
