专利号: 2024109369072
申请人: 山东锦东工程材料有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-02-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

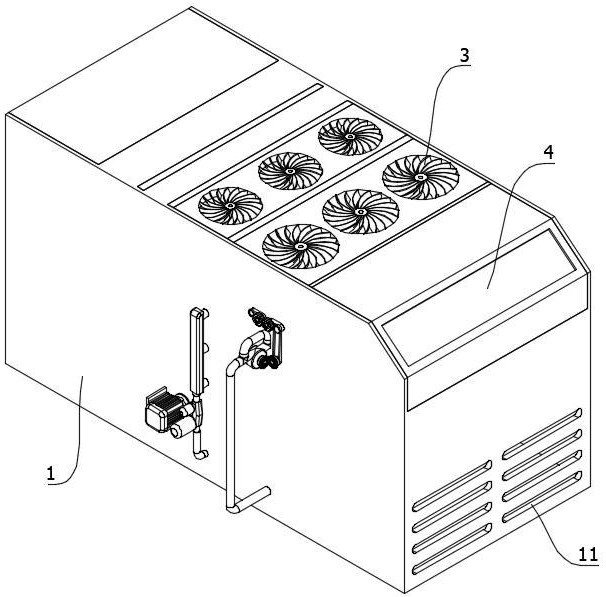

1.玻璃纤维复合材料成型用双机一体模温机,包括外壳(1)、测温单元(2)和电器元件单元(4);

其特征在于,该模温机还包括散热单元(3),散热单元(3)设置在测温单元(2)和电器元件单元(4)之间,散热单元(3)包括隔热部和空气流通部,隔热部和空气流通部自测温单元(2)朝向电器元件单元(4)方向依次排布,隔热部用于阻碍测温单元(2)的热量传递至电器元件单元(4),空气流通部与电器元件单元(4)相互连通;

隔热部包括隔热仓(31)和水汽供给装置(32);

隔热仓(31)设置在外壳(1)内,隔热仓(31)将测温单元(2)和电器元件单元(4)分隔开,隔热仓(31)底部承接有水;

水汽供给装置(32)设置在隔热仓(31)远离测温单元(2)的一侧,水汽供给装置(32)用于对隔热仓(31)进行水汽供给;

隔热仓(31)靠近测温单元(2)的一侧为导热材料;

空气流通部包括进气扇(34)、储水仓(35)和第一吸热单元(36);

储水仓(35)设置在隔热部靠近电器元件单元(4)一侧;

进气扇(34)设置在储水仓(35)的顶部;

第一吸热单元(36)竖直设置在储水仓(35)中,第一吸热单元(36)对储水仓(35)中的热量进行吸收;

空气流通部还包括第二吸热单元(37)、切换装置(38)和温度传感器;

第二吸热单元(37)设置有两个,两个第二吸热单元(37)分别设置在第一吸热单元(36)的两侧;

切换装置(38)设置在储水仓(35)中,切换装置(38)具有第一模式和第二模式,切换装置(38)位于第一模式时,只有第一吸热单元(36)工作,切换装置(38)处于第二模式时,第一吸热单元(36)和第二吸热单元(37)同时运行;

温度传感器设置在电器元件单元(4)上,温度传感器预设有最大温度,外壳(1)上设置有控制器,温度传感器监测的温度到达最大温度时,控制器根据温度传感器监测的温度数据控制切换装置(38)从第一模式切换至第二模式;

切换装置(38)包括第二隔板(381)、转动板(382)和驱动装置(383);

第二隔板(381)设置有两个,两个第二隔板(381)分别设置在第一吸热单元(36)的两侧,两个第二隔板(381)将储水仓(35)分隔成三个工作腔;

转动板(382)设置有两个,转动板(382)的下部与第二隔板(381)的上部铰接;

驱动装置(383)设置在转动板(382)的一侧,驱动装置(383)驱动转动板(382)转动。

2.根据权利要求1所述的玻璃纤维复合材料成型用双机一体模温机,其特征在于,隔热部还包括流通板(311),流通板(311)竖直设置在隔热仓(31)靠近测温单元(2)的一侧,流通板(311)上水平开设有流通孔(312),流通孔(312)朝向测温单元(2)一侧的开口尺寸大于朝向隔热仓(31)一侧的开口尺寸。

3.根据权利要求2所述的玻璃纤维复合材料成型用双机一体模温机,其特征在于,隔热部还包括回流装置(33),回流装置(33)设置在隔热仓(31)内,回流装置(33)将隔热仓(31)分隔为水汽腔和回流腔,水汽供给装置(32)将水汽供给至水汽腔内。

4.根据权利要求1‑3任一项所述的玻璃纤维复合材料成型用双机一体模温机,其特征在于,空气流通部还包括导向板(39),导向板(39)设置在第二隔板(381)的下部,导向板(39)上竖直贯穿设置有出气管(391),出气管(391)的底部延伸至储水仓(35)的底部,导向板(39)的底部为倾斜结构,导向板(39)靠近测温单元(2)一侧的位置低于导向板(39)靠近电器元件单元(4)一侧的位置。

5.根据权利要求4所述的玻璃纤维复合材料成型用双机一体模温机,其特征在于,空气流通部还包括导向仓(351)和隔水滤网(352);

导向仓(351)设置在储水仓(35)靠近电器元件单元(4)一侧,导向仓(351)与储水仓(35)相通;

隔水滤网(352)设置在导向仓(351)上部。
