专利号: 2024109323416
申请人: 陕西建一建设有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-03-03
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

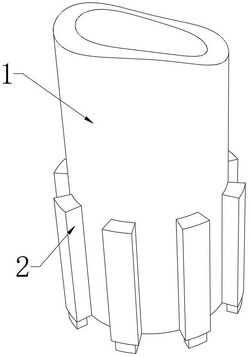

1.一种地质勘探用钻头,包括钻杆(1),其特征在于:所述钻杆(1)外表面设置有钻进组件(2),且钻进组件(2)呈环形间隔设置有多组,钻杆(1)下端开设有第一安装槽(11),第一安装槽(11)下端嵌入设置有破碎组件(3),且破碎组件(3)间隔设置有四组,破碎组件(3)用于破碎岩石层,钻进组件(2)用于向下钻进;

所述破碎组件(3)包括固定连接在第一安装槽(11)内壁的支撑环(31)以及与支撑环(31)贯穿设置的驱动部件(33),且支撑环(31)上端设置为粗糙面,支撑环(31)下端设置为光滑面,驱动部件(33)下端设置有敲击部件(34),驱动部件(33)一侧嵌入设置有阻挡部件(35),第一安装槽(11)内壁嵌入设置有限位环(32),且第一安装槽(11)内壁与限位环(32)接触的位置间隔设置有多个走珠,敲击部件(34)与限位环(32)贯穿设置,支撑环(31)用于支撑驱动部件(33),限位环(32)用于保持四组的敲击部件(34)的间距,驱动部件(33)用于撞击敲击部件(34),使得敲击部件(34)将岩石层破碎,阻挡部件(35)用于阻挡敲击部件(34)的移动;

所述支撑环(31)上贯穿开设有环形槽(311),驱动部件(33)包括与环形槽(311)贯穿活动连接的工字形弧块(331),且工字形弧块(331)上端内侧设置为粗糙面,工字形弧块(331)上端内侧与支撑环(31)上端接触设置,工字形弧块(331)下端内侧嵌入设置有滚珠(332),且滚珠(332)设置有多组,工字形弧块(331)下端固定连接有第一电动伸缩杆(333),第一电动伸缩杆(333)下端固定连接有敲击弧块(334),敲击部件(34)设置在敲击弧块(334)下端,第一电动伸缩杆(333)用于驱动敲击弧块(334)撞击敲击部件(34),工字形弧块(331)和滚珠(332)用于调节摩擦;

所述驱动部件(33)还包括固定连接在敲击弧块(334)上端的导向板(336),且敲击弧块(334)外侧与导向板(336)一侧均开设有滑动槽(337),敲击弧块(334)外侧开设有活动槽(335),且活动槽(335)与滑动槽(337)相连通;

所述阻挡部件(35)包括固定连接在活动槽(335)内壁的第二电动伸缩杆(351),第二电动伸缩杆(351)一端固定连接有阻挡板(352),且阻挡板(352)与活动槽(335)嵌入活动连接;

所述活动槽(335)上端内壁设置有第一压力传感器(353),且第一压力传感器(353)与阻挡板(352)接触设置,第一压力传感器(353)用于检测阻挡板(352)受到的压力;

所述敲击弧块(334)下端开设有容纳槽(3341),敲击部件(34)包括固定连接在容纳槽(3341)内壁的弹簧(341)以及固定连接在弹簧(341)下端的传动弧块(342),弹簧(341)用于挤压传动弧块(342);

所述传动弧块(342)外侧固定连接有连接条(343),连接条(343)内侧固定连接有滑动条(344),且滑动条(344)与滑动槽(337)嵌入滑动连接,连接条(343)上端与阻挡板(352)下端接触时滑动条(344)下端被滑动槽(337)阻挡,阻挡板(352)用于阻挡连接条(343)移动;

所述传动弧块(342)内部开设有空腔(3421),空腔(3421)上端内壁固定连接有马达(345),马达(345)输出端固定连接有十字形传动杆(346),传动弧块(342)下端嵌入螺纹连接有锥形敲击块(347),且十字形传动杆(346)下端与锥形敲击块(347)上端嵌入活动连接,马达(345)、十字形传动杆(346)和锥形敲击块(347)均间隔设置有三组,马达(345)用于调节锥形敲击块(347)的位置。

2.如权利要求1所述的一种地质勘探用钻头,其特征在于:所述钻进组件(2)包括固定连接在钻杆(1)外表面的防护壳体(21),防护壳体(21)内部由上至下分别开设有嵌入槽(212)和安装腔(211),且安装腔(211)与嵌入槽(212)连通设置,嵌入槽(212)内部上端固定连接有第二压力传感器(22),嵌入槽(212)内壁固定连接第三电动伸缩杆(23),第三电动伸缩杆(23)下端固定连接有钻齿(24),且钻齿(24)下端伸出安装腔(211)内部,第三电动伸缩杆(23)用于调节钻齿(24)的位置。

3.如权利要求2所述的一种地质勘探用钻头,其特征在于:所述钻齿(24)下端开设有第二安装槽(241),第二安装槽(241)内部上端固定连接有第四电动伸缩杆(25),第四电动伸缩杆(25)下端固定设置有压力检测部(26),压力检测部(26)用于检测钻齿(24)的磨损。

4.如权利要求3所述的一种地质勘探用钻头,其特征在于:所述第一安装槽(11)内壁开设有让位槽(12),让位槽(12)上端与敲击弧块(334)中部平齐,让位槽(12)上端与限位环(32)上端平齐,让位槽(12)用于减少敲击弧块(334)与第一安装槽(11)的摩擦。
