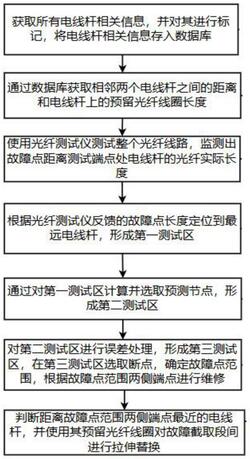

1.一种通信工程监理中质量控制的监理方法,其特征在于:包括,S1获取所有电线杆相关信息,并对其进行标记,将电线杆相关信息存入数据库;

S2通过数据库获取相邻两个电线杆之间的距离和电线杆上的预留光纤线圈长度;

S3使用光纤测试仪测试整个光纤线路,监测出故障点距离测试端点处电线杆的光纤实际长度;

S4根据光纤测试仪反馈的故障点长度定位到最远电线杆,形成第一测试区;

S5通过对第一测试区计算并选取预测节点,形成第二测试区;

S6对第二测试区进行误差处理,形成第三测试区,在第三测试区选取断点,确定故障点范围,根据故障点范围两侧端点进行维修:S7判断距离故障点范围两侧端点最近的电线杆,并使用其预留光纤线圈对故障截取段间进行拉伸替换。

2.根据权利要求1所述的一种通信工程监理中质量控制的监理方法,其特征在于:所述获取所有电线杆相关信息,并对其进行标记,将电线杆相关信息存入数据库:相邻两个电线杆之间的距离为c,

获取每相邻两个电线杆之间理论光纤长度,

所述理论光纤长度为相邻两个电线杆之间的距离c和每个电线杆电线杆上的预留光纤长度b,将上述信息存入数据库,

随机选取整个光纤线路端点处电线杆作为起始点,并以起始点为开始,对电线杆进行依次标记,端点处电线杆即只包含一个相邻电线杆,且没有预留光纤。

3.根据权利要求1所述的一种通信工程监理中质量控制的监理方法,其特征在于:所述使用光纤测试仪测试整个光纤线路,监测出故障点距离测试端点处电线杆的光纤实际长度:使用光纤测试仪从起始点开始,对整个光纤线路进行测试,

若发现光纤存在故障点,则光纤测试仪反馈故障点距离起始点的光纤实际长度h。

4.根据权利要求1所述的一种通信工程监理中质量控制的监理方法,其特征在于:所述根据光纤测试仪反馈的故障点长度定位到最远电线杆,形成第一测试区:根据故障点光纤实际长度h,计算电线杆实际距离,获取最远电线杆序号,通过以下公式可获得最远电线杆序号:上述公式中,m为电线杆个数,即最远电线杆序号,n为通信工程电线杆总数,h为故障点光纤实际长度,c为相邻电线的距离,b为每个电线杆的预留光纤长度,符号 表示向上取整,选取第m个电线杆作为终止电线杆,将测试端点处电线杆与终止电线杆之间距离作为第一测试区。

5.根据权利要求1所述的一种通信工程监理中质量控制的监理方法,其特征在于:所述通过对第一测试区计算并选取预测节点,形成第二测试区:通过以下公式计算故障点距离第m‑1个电线杆的理论位置,理论位置为相邻两个电线杆在相同高度下的直线距离:上述公式中,k表示故障点距离第m‑1个电线杆的故障点理论位置的长度,h为故障点光纤实际长度,m表示最远电线杆序号,即终止电线杆,n表示通信工程电线杆总数,c表示相邻电线杆之间距离,b为每个电线杆的预留光纤长度,以第m‑1根电线杆为起始点,选取光纤测试仪测试方向距离为k的点即理论位置为预测节点,预测节点与第m‑1根电线杆之间的区域作为第二测试区。

6.根据权利要求1所述的一种通信工程监理中质量控制的监理方法,其特征在于:所述对第二测试区进行误差处理,形成第三测试区,在第三测试区选取断点,确定故障点范围,根据故障点范围两侧端点进行维修:故障点光纤实际长度与故障点理论光纤长度的最小误差比值为w,最大误差比值为v,获取端点处电线杆距离第m‑1根电线杆之间的路程,记为x,获取由理论位置到第m‑1根电线杆的距离,即为k;

计算光纤架设在电线杆的总距离Y=x+k;

获取最大折损值=Y×v;

获取最小折损值=Y×w;

以测试反方向选取距离第二测试区内预测节点为最大折损值的点作为第一预测节点,以测试反方向选取距离第二测试区内预测节点为最小折损值的点作为第二预测节点,将第一预测节点到第二预测节点的区域作为第三测试区,获取第三测试区内光纤弧度值最大的点,切断光纤弧度值最大的点作为第一断点,光纤弧度值为光纤弯曲程度,以起始点开始,对第一断点进行测试,

若反馈值小于故障点实际距离h,则计算反馈值与故障点实际距离h的差值f,以第一断点为起始点,沿着测试方向选取长度为f的点作为第二断点,形成长度为f的截取段,将差值f存入集合F中;

若反馈值等于故障点实际距离h,则选取第一断点与第一预测节点之间的区域作为预测试区域,以第一断点为起始点,对故障点进行测试,反馈值为p,选取预测试区域内第一断点距离第一预测点为p进行切断,作为第二断点,获取形成的截取段长度p,存入集合F中,通过截取段与第m‑1根电线杆和第m根电线杆的距离和所对应的预留光纤长度,选择维修方案。

7.根据权利要求1所述的一种通信工程监理中质量控制的监理方法,其特征在于:所述判断距离故障点范围两侧端点最近的电线杆,并使用其预留光纤线圈对故障截取段间进行拉伸替换:获取截取段端点与第m‑1根电线杆的最短距离e1,
