专利号: 2024108895136
申请人: 金乡县诚信建筑规划设计院
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-03-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

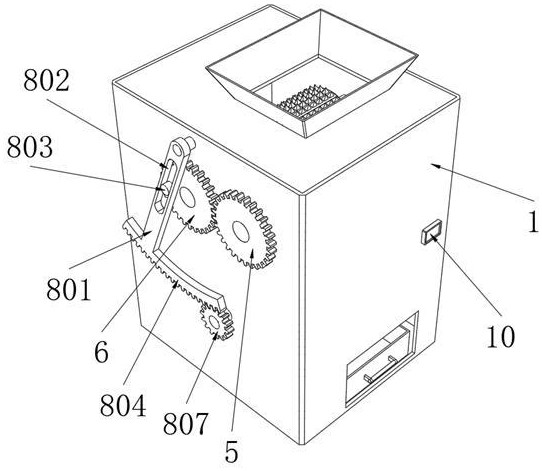

1.一种建筑垃圾筛分处理设备,包括箱体(1),所述箱体(1)的内部转动连接有第一转轴(2),所述箱体(1)的内部且位于第一转轴(2)的一侧转动连接有第二转轴(3),所述第一转轴(2)和第二转轴(3)的外部均固定连接有粉碎辊(4),所述第一转轴(2)的外部固定连接有第一齿轮(5),所述第二转轴(3)的外部固定连接有第二齿轮(6),所述第二齿轮(6)与第一齿轮(5)啮合连接,其特征在于:所述箱体(1)的内部且位于粉碎辊(4)的下方设置有筛分机构(7),所述箱体(1)的外部且位于第二齿轮(6)的一侧设置有传动机构(8),所述箱体(1)的外部远离传动机构(8)的一侧设置有动力机构(9),所述筛分机构(7)包括筛分箱(701),所述筛分箱(701)的一侧滑动连接有固定杆(702),所述固定杆(702)与箱体(1)固定连接,所述筛分箱(701)的另一侧活动连接有活动杆(703),所述活动杆(703)垂直贯穿箱体(1)并延伸至箱体(1)的外部,所述活动杆(703)与箱体(1)转动连接,所述筛分箱(701)的内部转动连接有第三转轴(704),所述第三转轴(704)的外部固定连接有筛分板(705),所述筛分板(705)为U型结构,所述筛分板(705)共有三个,三个所述筛分板(705)呈对称分布,所述筛分板(705)的对应两侧边均开设有筛分孔(706),同一个所述筛分板705的筛分孔706孔径是不同的,但是相邻两个所述筛分板705之间的筛分孔706孔径对应相同,使得所述筛分箱701配合筛分板705能够筛分出三种不同规格大小的粉碎后的建筑垃圾,所述筛分板(705)的内部固定连接有分隔板(707),所述分隔板(707)与第三转轴(704)固定连接,所述第三转轴(704)的内部且位于分隔板(707)的对应两侧边均开设有通槽(708),所述通槽(708)与第三转轴(704)的内部连通,所述第三转轴(704)的一端固定连接有转动杆(709),所述转动杆(709)垂直贯穿筛分箱(701)并延伸至筛分箱(701)的外部,所述转动杆(709)与筛分箱(701)转动连接,所述转动杆(709)的外部远离第三转轴(704)的一端固定连接有蜗轮(710),所述活动杆(703)的外部套设有蜗杆(711),所述活动杆703外部套设蜗杆711的部分,其横截面为方形结构,所述蜗杆(711)与蜗轮(710)啮合连接,所述活动杆(703)与蜗杆(711)滑动连接,所述蜗杆(711)的外部套设有固定板(712),所述固定板(712)与筛分箱(701)固定连接,所述蜗杆(711)与固定板(712)转动连接,所述传动机构(8)包括摆动板(801),所述摆动板(801)与箱体(1)转动连接,所述摆动板(801)的内部开设有滑槽(802),所述滑槽(802)的内部滑动连接有滑杆(803),所述滑杆(803)与第二齿轮(6)固定连接,所述摆动板(801)的外部固定连接有外齿圈(804),所述箱体(1)的内部且位于外齿圈(804)的上方转动连接有第四转轴(805),所述第四转轴(805)的一端固定连接有斜面圆柱(806),所述第四转轴(805)的另一端固定连接有第三齿轮(807),所述第三齿轮(807)与外齿圈(804)啮合连接,所述筛分箱(701)的外部固定连接有凸杆(808),所述凸杆(808)与斜面圆柱(806)配合使用,所述固定杆(702)和活动杆(703)的外部且位于筛分箱(701)与箱体(1)之间均套设有第一弹簧(809),所述动力机构(9)包括电机(901),所述电机(901)与箱体(1)固定连接,所述电机(901)的输出端固定连接有第五转轴(902),所述第五转轴(902)的外部固定连接有第一皮带轮(903),所述第二转轴(3)的外部固定连接有第二皮带轮(904),所述第二皮带轮(904)与第一皮带轮(903)之间通过传动皮带(905)传动连接,所述第五转轴(902)的外部远离电机(901)的一端固定连接有第一圆板(906),所述第一圆板(906)的内部滑动连接有插杆(907),所述第一圆板906上的插杆907能够始终位于第二圆板910上的插槽911内,所述插槽911为斜坡结构,所述插杆(907)共有两个,两个所述插杆(907)呈对称分布,所述插杆(907)的外部固定连接有挡板(908),所述插杆(907)的外部且位于第一圆板(906)与挡板(908)之间套设有第二弹簧(909),所述活动杆(703)的外部靠近第一圆板(906)的一端固定连接有第二圆板(910),所述第二圆板(910)的内部远离活动杆(703)的一侧开设有插槽(911),所述插槽(911)与插杆(907)配合使用。

2.根据权利要求1所述的一种建筑垃圾筛分处理设备,其特征在于:所述筛分箱(701)的顶部开设有进料口(713),所述筛分箱(701)的底部开设有出料口(714)。

3.根据权利要求1所述的一种建筑垃圾筛分处理设备,其特征在于:所述箱体(1)的外部固定连接有控制面板(10),所述电机(901)与控制面板(10)电性连接。
