专利号: 2024108884201
申请人: 广东楚风科技有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-02-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

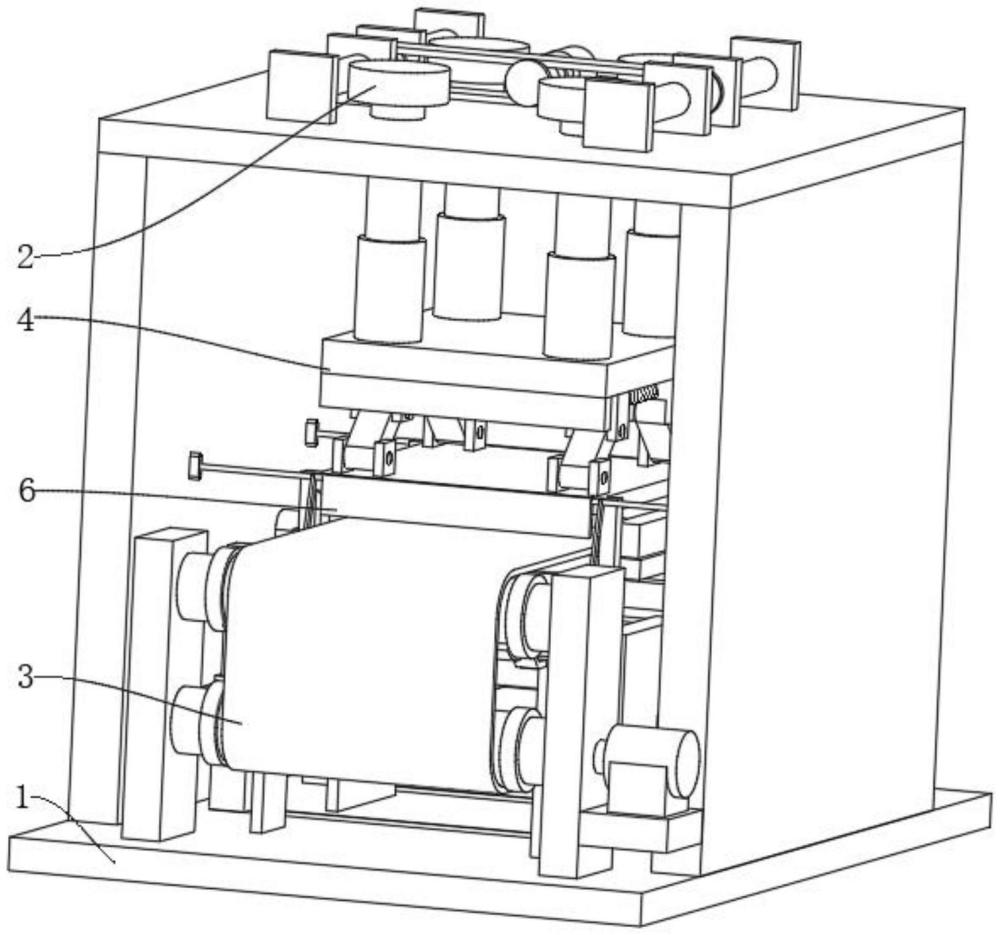

1.一种光伏板生产设备,包括底架,所述底架上设置有驱动组件和输送组件以及反向冲压组件,其特征在于,还包括:缓冲组件,所述缓冲组件包括和驱动组件固定连接的缓冲架,所述缓冲架固定连接有滑杆,所述滑杆外壁套有第一弹性件,所述第一弹性件两端分别固定有滑块,所述滑块滑动连接在滑杆上;

挤压组件,所述挤压组件包括转动连接在滑块上的第一连接杆,所述第一连接杆远离滑块的一端转动连接有挤压板,所述挤压板远离第一连接杆的一端转动连接有转动轴;

回正组件,所述回正组件包括滑动在底架上的支撑件,所述支撑件转动连接有第二连接杆,所述第二连接杆远离支撑件的一端转动连接有固定件,固定件两端滑动连接在底架的侧壁上。

2.根据权利要求1所述的一种光伏板生产设备,其特征在于,所述输送组件包括分别与底架转动连接的两个张紧轴,每个所述张紧轴的内部均滑动连接有滑动杆,每个所述滑动杆的两端分别固定连接有张紧轮,每个所述张紧轮表面与支撑件接触,每个所述滑动杆外壁套有第二弹性件,所述第二弹性件两端分别与张紧轮和张紧轴相连接。

3.根据权利要求2所述的一种光伏板生产设备,其特征在于,所述驱动组件包括与底架固定连接的驱动电机,所述驱动电机输出端固定连接有驱动轮,所述驱动轮外表面啮合有第一传送带,所述第一传送带内部啮合有从动轮,所述从动轮两端固定连接有第一蜗杆,所述第一蜗杆远离从动轮的一端转动连接在底架上。

4.根据权利要求3所述的一种光伏板生产设备,其特征在于,所述输送组件包括分别与底架转动连接的两个连接轴和与底架固定连接的输送电机,所述连接轴的外表面啮合有第二传送带,所述第二传送带与张紧轴外表面啮合,所述第二传送带为弹性耐热材料,所述输送电机输出端与其中一个连接轴固定连接。

5.根据权利要求4所述的一种光伏板生产设备,其特征在于,所述第一蜗杆啮合有第一蜗轮,所述第一蜗轮下端固定连接有螺纹杆,所述螺纹杆外壁套有螺纹套,所述螺纹套远离螺纹杆的一端固定连接在缓冲架上。

6.根据权利要求5所述的一种光伏板生产设备,其特征在于,所述反向冲压组件包括固定连接在底架上的伸缩套和固定连接在底架上的往复电机,所述伸缩套内部滑动连接有伸缩架,所述伸缩架上端固定有冲压板。

7.根据权利要求6所述的一种光伏板生产设备,其特征在于所述往复电机输出端固定连接有第二蜗杆,所述第二蜗杆转动连接在底架上。

8.根据权利要求7所述的一种光伏板生产设备,其特征在于,所述冲压板两侧转动连接有第三连接杆,所述第三连接杆远离冲压板的一端转动连接有第二蜗轮,所述第二蜗轮与第二蜗杆啮合。

9.根据权利要求8所述的一种光伏板生产设备,其特征在于,所述冲压板位于第二传送带内腔,所述冲压板上端固定有限位板,所述冲压板上固定连接有电加热块。

10.根据权利要求1所述的一种光伏板生产设备,其特征在于,所述挤压板下端面固定连接有排气压板,所述排气压板为弧形结构,所述排气压板采用弹性材料。
