专利号: 2024108873851
申请人: 光泽县凯通装修装饰有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-07-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种建筑施工除尘装置,包括进出气管道(1),其特征在于:

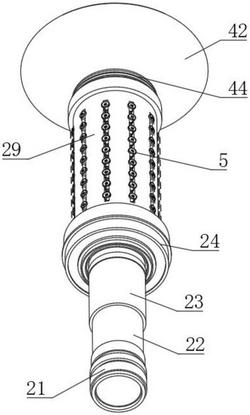

所述进出气管道(1)的一端安装有尘屑进出管道机构(2),所述尘屑进出管道机构(2)外设有多个静电吸附机构(5),所述尘屑进出管道机构(2)一端安装有罩体机构(4);

其中所述尘屑进出管道机构(2)包括双筒承托座(24),所述双筒承托座(24)的一端用于连通进出气管道(1),所述双筒承托座(24)的顶部包括外承载部和内承载部,所述双筒承托座(24)外承载部顶部安装有轴承件一(25),所述外承载部的顶部转动连接有支撑筒段一(27),所述支撑筒段一(27)的顶部固装有外筒段(29);

所述双筒承托座(24)内承载部的顶部安装有轴承件二(26),所述内承载部顶部转动连接有支撑筒段二(28),所述支撑筒段二(28)内安装有多组用于迎风的螺旋状扇叶(210),所述支撑筒段二(28)外固装有多组静电摩擦环(212),所述静电吸附机构(5)包括静电摩擦绳(55),所述静电摩擦绳(55)与静电摩擦环(212)相互摩擦时形成静电吸附状态。

2.根据权利要求1所述的建筑施工除尘装置,其特征在于:

所述双筒承托座(24)底部连通设有衔接管段二(23),所述衔接管段二(23)底部固设有衔接管段一(22),所述衔接管段一(22)底部固设有用于连接进出气管道(1)的气管连接栓(21)。

3.根据权利要求2所述的建筑施工除尘装置,其特征在于:

所述外筒段(29)外开设有多个预制型纵槽(211),多个所述预制型纵槽(211)呈环形分布设置;所述预制型纵槽(211)包括纵向的直槽和圆形的卡槽,每个纵向的直槽内开设有多个圆形的卡槽,且圆形的卡槽用于安装静电吸附机构(5)。

4.根据权利要求3所述的建筑施工除尘装置,其特征在于:

在所述支撑筒段一(27)与支撑筒段二(28)之间安装有传动机构(3),所述传动机构(3)包括轴承件三(31),所述轴承件三(31)安装在双筒承托座(24)的内腔底部,所述双筒承托座(24)内转动连接有支撑辊轴(32),所述支撑辊轴(32)顶部固装有齿轮块(33);所述支撑筒段二(28)底部开设有齿轮槽一(34),所述支撑筒段一(27)内壁开设有齿轮槽二(35),所述齿轮块(33)、齿轮槽一(34)与齿轮槽二(35)相互啮合。

5.根据权利要求4所述的建筑施工除尘装置,其特征在于:

所述罩体机构(4)包括罩体段一(41),所述罩体段一(41)安装在支撑筒段二(28)的顶部,所述罩体段一(41)顶部安装有罩体段二(42),所述罩体段二(42)呈扩口状设置,所述罩体段二(42)顶口部直径大于外筒段(29)的直径;所述罩体段一(41)与罩体段二(42)的中部开设有进出气槽(43),所述进出气槽(43)与支撑筒段二(28)相连通。

6.根据权利要求5所述的建筑施工除尘装置,其特征在于:

所述罩体段二(42)外壁安装有承托座(44),所述承托座(44)底部安装有轴承件四(45),所述承托座(44)通过轴承件四(45)安装在外筒段(29)的顶部。

7.根据权利要求6所述的建筑施工除尘装置,其特征在于:

所述静电吸附机构(5)包括定位筒(51),所述定位筒(51)的内部开设有中空槽(52),所述中空槽(52)的内腔一端固装有绳段定位管(54),所述静电摩擦绳(55)通过绳段定位管(54)固装在中空槽(52)的内腔;所述定位筒(51)的两端安装有定位面板(53),所述定位筒(51)通过两个定位面板(53)夹持在预制型纵槽(211)的圆形的卡槽内。
