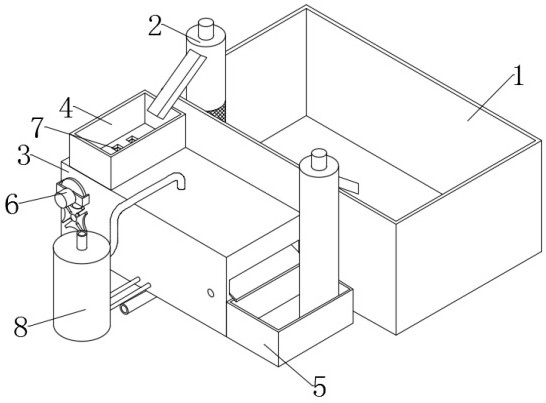

1.一种有机废水污水处理设备,包括处理池(1),其特征在于:所述处理池(1)的外部设有再生箱(3),所述再生箱(3)的一端顶部固定安装进料箱(4),所述再生箱(3)的另一端固定安装收集箱(5),所述处理池(1)与收集箱(5)和进料箱(4)间安装螺旋输送机(2),所述再生箱(3)连接加热处理机构(8),所述再生箱(3)的内壁间转动安装两个传动辊(31),所述传动辊(31)间套接输送带(32),所述传动辊(31)的一端与再生箱(3)的外壁间安装驱动机构(6),所述驱动机构(6)与进料箱(4)间安装下料机构(7);
所述驱动机构(6)包括机架(61),所述再生箱(3)的外壁固定安装机架(61),所述机架(61)上固定安装电机(62),所述电机(62)的输出轴上固定套接主动轮(63),所述进料箱(4)处的传动辊(31)转轴贯穿再生箱(3)并固定套接槽轮(64),所述槽轮(64)的圆周外壁开有多个止动槽(65),所述止动槽(65)与主动轮(63)的外壁相贴合,相邻两个所述止动槽(65)间的槽轮(64)上开有U型槽(66),所述主动轮(63)的外壁开有转槽(67),所述转槽(67)中部的主动轮(63)端面固定安装连杆(68),所述连杆(68)上固定安装滑动轴(69),所述滑动轴(69)卡接U型槽(66);
所述止动槽(65)为贴合主动轮(63)圆周外壁的弧形结构,所述转槽(67)为与槽轮(64)圆周外壁相匹配的弧形结构,所述主动轮(63)远离电机(62)的一端端面连接下料机构(7),所述滑动轴(69)的直径等于U型槽(66)的宽度;
所述下料机构(7)包括横轴(71),所述进料箱(4)底部的再生箱(3)内壁间转动套接横轴(71),所述横轴(71)的一端贯穿再生箱(3)并固定连接主动轮(63),所述再生箱(3)的内腔顶部固定安装导轨(73),所述导轨(73)间滑动卡接封板(74),所述封板(74)、再生箱(3)的顶板和进料箱(4)的底板上开有多个落料槽(75),所述横轴(71)的中部固定套接推动桶(72),所述推动桶(72)的圆周外壁开有螺旋槽(76),所述封板(74)的一侧底部固定安装推杆(77),所述推杆(77)的底部滑动卡接螺旋槽(76);
所述螺旋槽(76)沿推动桶(72)的圆周方向环绕角度为180°,所述螺旋槽(76)沿推动桶(72)的外壁开有两个,且两个螺旋槽(76)的首尾相互连通,所述推杆(77)的直径等于螺旋槽(76)的宽度,所述封板(74)远离推杆(77)的一侧底部固定安装多排拨杆(78),所述拨杆(78)紧密贴合输送带(32)的上行段顶部。
2.如权利要求1所述的一种有机废水污水处理设备,其特征在于:所述螺旋输送机(2)包括机筒(21),所述处理池(1)和收集箱(5)内均安装有一个机筒(21),所述机筒(21)的内壁外壁开有进口,所述机筒(21)内转动套接立轴(22),所述立轴(22)上固定套接螺旋绞龙(24),所述机筒(21)的顶部固定安装马达(23),所述马达(23)的输出轴固定连接立轴(22),所述机筒(21)的顶部外壁开有出口(25),所述处理池(1)内的机筒(21)上的出口(25)通过管道连接进料箱(4),所述收集箱(5)内的机筒(21)上的出口(25)通过管道连接处理池(1)的顶部。
3.如权利要求2所述的一种有机废水污水处理设备,其特征在于:所述再生箱(3)靠近收集箱(5)的一端开有出料口(33),所述出料口(33)内固定安装导板(34),所述导板(34)的一端紧密贴合输送带(32),所述导板(34)的另一端位于收集箱(5)的正上方,所述输送带(32)为不锈钢网状结构,所述处理池(1)内的机筒(21)也为不锈钢网状结构。
4.如权利要求3所述的一种有机废水污水处理设备,其特征在于:所述加热处理机构(8)包括锅炉(81),所述锅炉(81)的内壁间开有储油腔,所述储油腔处的锅炉(81)外壁套接加热管(82),所述加热管(82)贯穿再生箱(3)的外壁并盘设在输送带(32)底部的再生箱(3)内,所述加热管(82)和储油腔内填充换热油,所述再生箱(3)的底板上固定套接进风管(83),所述再生箱(3)的顶部固定套接回风管(84)的一端,所述回风管(84)的另一端贯穿锅炉(81)外壁并固定安装燃烧嘴(85),所述锅炉(81)的顶部固定套接尾气管(86)。
5.如权利要求4所述的一种有机废水污水处理设备,其特征在于:所述进风管(83)、加热管(82)和回风管(84)上均安装有输送泵,所述燃烧嘴(85)为设有点火器的雾化喷嘴,所述燃烧嘴(85)还连接有汽油输送管,所述尾气管(86)远离锅炉(81)的一端螺旋缠绕在进风管(83)的外壁上。
6.一种应用权利要求5所述的一种有机废水污水处理设备的处理方法,其特征在于,包括如下步骤:
S1、有机废水通过水管和水泵输送到处理池(1)内,向处理池(1)内加入吸附树脂颗粒进行有机物吸附处理,在吸附处理过程中,通过处理池(1)内的螺旋输送机(2)将吸附有机物后的树脂颗粒逐渐螺旋输送到处理池(1)的液面上,并通过机筒(21)表面的网孔将水分过滤回流到处理池(1)内,则树脂颗粒通过出口(25)进入进料箱(4)内存储;
S2、电机(62)带动主动轮(63)连续转动,当转槽(67)转至槽轮(64)处时,滑动轴(69)滑入U型槽(66)内,从而推动槽轮(64)转动,当滑动轴(69)滑出U型槽(69)时,此时槽轮(64)转动四分之一圈,且主动轮(63)转入止动槽(65)内,使得槽轮(64)固定,从而实现主动轮(63)连续转动,槽轮(64)进行四分之一圈间歇转动,则输送带(32)进行间歇移动,则主动轮(63)转动一圈时,横轴(71)带动推动桶(72)转动一圈,此时,两个螺旋槽(76)通过推杆(77)推动封板(74)沿导轨(73)往复移动一个来回,从而使得落料槽(75)交替连通和错开,则输送带(32)停止时,落料槽(75)向输送带(32)上下落定量的竖直颗粒,同时,封板(74)移动时,通过拨杆(78)将树脂颗粒均匀分布在输送带(32)上,输送带(32)的移动量和落料量通过联动控制成定比,实现定量均匀落料;
S3、输送带(32)带动吸附树脂颗粒在再生箱(3)内移动时,进风管(83)向再生箱(3)内鼓入空气,从而将吸附树脂颗粒上吸附的有机物带出,并通过回风管(84)送入锅炉(81)内,结合雾化喷嘴喷出的雾化油滴,从而将有机物充分燃烧净化,燃烧产生的高温加热储油腔内的换热油,并通过加热管(82)将高温换热油导入再生箱(3)内,从而对吸附树脂进行高温加热,促进有机物散发,结合空气气流吹扫,从而将有机物去除,达到吸附树脂再生的目的,同时,尾气管(86)通过螺旋缠绕进风管(83),能够对空气进行预热,达到热量充分利用的目的,并便于高温吹扫树脂颗粒,从而循环再生吸附树脂;
S4、吸附树脂颗粒再生后,通过导板(34)和出料口(33)滑落到收集箱(5)内收集,然后通过收集箱(5)内的螺旋输送机(2)再次输送到处理池(1)吸附废水中的有机物,从而达到吸附树脂的连续循环使用,减小处理池(1)内的树脂数量,增加废水处理效率,并通过再生的树脂颗粒能够将废水充分净化,提高净化程度。
