专利号: 2024108683293
申请人: 扬州市中美新能源照明有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

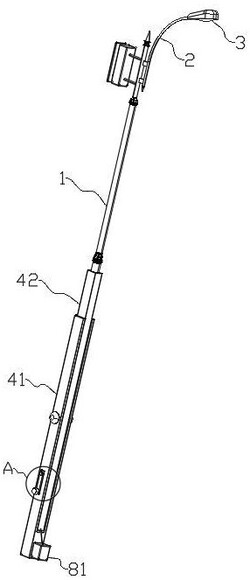

1.一种方便更换的智慧路灯,包括灯杆(1),所述灯杆(1)的顶部固定有安装架(2),所述安装架(2)上安装有灯具(3),其特征在于,还包括:转动结构,所述转动结构设置在灯杆(1)上,所述转动结构包括底座(41)、摆动座(42)与转轴(43),所述底座(41)呈U型结构,所述摆动座(42)通过转轴(43)与底座(41)转动连接,所述摆动座(42)的顶端与灯杆(1)的底端之间固定连接;

定位结构,所述定位结构设置在底座(41)上;

锁定结构,所述锁定结构设置在底座(41)上;

牵引结构,所述牵引结构设置在底座(41)的底部位置;

所述灯杆(1)的顶端设置有缓冲结构,所述缓冲结构包括:两个连接杆(71),两个所述连接杆(71)的一端均与灯杆(1)固定连接;

密封座(72),所述密封座(72)固定在两个连接杆(71)的另一端;

密封滑板(73),所述密封滑板(73)密封滑动连接在密封座(72)的内面;

若干通孔(74),若干所述通孔(74)均开设在密封滑板(73)上;

弹簧(75),所述弹簧(75)的一端与密封座(72)的内面相连接,另一端与密封滑板(73)相连接;

两个延伸杆(76),两个所述延伸杆(76)的一端均与密封滑板(73)固定连接,两个所述延伸杆(76)的另一端均延伸至密封座(72)的外部;

缓冲板(77),所述缓冲板(77)固定在两个延伸杆(76)位于密封座(72)外部的一端;

所述密封座(72)的内部蓄积有缓冲油液,所述密封滑板(73)浸没在缓冲油液中。

2.根据权利要求1所述的方便更换的智慧路灯,其特征在于,所述定位结构包括:两个穿口(51),两个所述穿口(51)均开设在底座(41)上,且两个穿口(51)之间正对设置;

定位口(52),所述定位口(52)设置在摆动座(42)上;

定位杆(53),所述定位杆(53)滑动设置在其中一个穿口(51)内;

两个限位槽(54),两个所述限位槽(54)均开设在定位杆(53)上;

两个限位块(55),两个所述限位块(55)均固定在其中一个穿口(51)内,两个所述限位块(55)分别滑动设置在两个限位槽(54)中;

固定轴(56),所述固定轴(56)固定在底座(41)的侧面;

转动板(57),所述转动板(57)转动套设在固定轴(56)上;

开口(58),所述开口(58)开设在转动板(57)远离固定轴(56)的一端,所述定位杆(53)穿过开口(58),并与开口(58)之间滑动连接。

3.根据权利要求2所述的方便更换的智慧路灯,其特征在于,所述锁定结构包括:第一锁扣(61),所述第一锁扣(61)固定在定位杆(53)的一端;

第二锁扣(62),所述第二锁扣(62)固定在底座(41)的侧面;

锁具(63),所述锁具(63)置于第二锁扣(62)上。

4.根据权利要求3所述的方便更换的智慧路灯,其特征在于,所述牵引结构包括:机座(81),所述机座(81)固定在底座(41)侧面的底部位置;

安装座(82),所述安装座(82)固定在机座(81)的内部;

电机(83),所述电机(83)安装在安装座(82)上;

牵引轮(84),所述牵引轮(84)转动安装在安装座(82)上,且牵引轮(84)与电机(83)的输出轴相连接;

拉绳(85),所述拉绳(85)的一端固定在牵引轮(84)上,所述拉绳(85)的另一端延伸至机座(81)的外部,并与摆动座(42)的底部位置相连接。

5.根据权利要求1所述的方便更换的智慧路灯,其特征在于,所述底座(41)的侧面与摆动座(42)的侧面之间相互贴合。

6.根据权利要求2所述的方便更换的智慧路灯,其特征在于,所述定位杆(53)的外表面与对应的穿口(51)的内面之间相互贴合。

7.根据权利要求3所述的方便更换的智慧路灯,其特征在于,所述第一锁扣(61)与第二锁扣(62)均呈U型结构。

8.根据权利要求4所述的方便更换的智慧路灯,其特征在于,所述机座(81)上开设有与拉绳(85)相适配的避让口,所述拉绳(85)穿过避让口。
