专利号: 2024108406591
申请人: 山东元珍建筑工程有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 将固体从固体中分离;分选
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

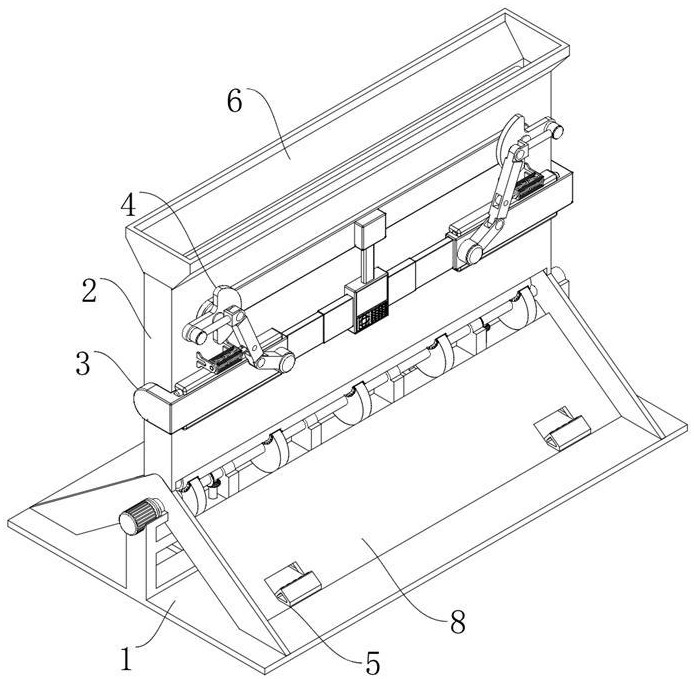

1.一种暖通金属风管的气密性能检测设备,包括设备支架(1)和设置于所述设备支架(1)顶部的设备外壳(2),其特征在于,还包括:

固定安装于所述设备外壳(2)顶部的投放斗(6),所述设备外壳(2)的内部设置有多个管道本体(7),所述设备支架(1)的顶部与所述设备外壳(2)之间固定连接有V形出料架(8);

检测机构(3),用于对所述设备外壳(2)内的所述管道本体(7)检测与分料,所述检测机构(3)安装于所述设备外壳(2)的外侧;

插检机构(4),用于对所述设备外壳(2)内的所述管道本体(7)柔性检测,所述插检机构(4)安装于所述设备外壳(2)的外侧;

下料机构(5),用于对所述V形出料架(8)上的管道本体(7)停留复检,所述下料机构(5)安装于所述设备支架(1)的顶部。

2.根据权利要求1所述的一种暖通金属风管的气密性能检测设备,其特征在于:所述检测机构(3)包括固定安装于所述设备外壳(2)外侧的控制主板(301),所述控制主板(301)的两端均安装有伸缩筒(302),所述伸缩筒(302)远离所述控制主板(301)的一端固定安装有检测盒(303),所述检测盒(303)远离所述伸缩筒(302)的一端固定连接有延伸至所述设备外壳(2)内部的检测筒(304),所述V形出料架(8)的内侧转动安装有驱动杆(305),所述驱动杆(305)位于所述设备外壳(2)的正下方,所述驱动杆(305)的外侧固定连接有多个呈等距分布的置料盘(306),所述置料盘(306)的外侧固定连接有定料弧板(307),所述置料盘(306)的外侧开设有供所述定料弧板(307)安装的弧形凹槽,所述设备支架(1)的顶部固定连接有多个呈等距分布的支撑板(308),所述驱动杆(305)贯穿所述支撑板(308),所述设备支架(1)的外侧固定连接有伺服电机(309),所述伺服电机(309)与所述控制主板(301)电性连接,所述伺服电机(309)的输出端与所述驱动杆(305)固定连接。

3.根据权利要求2所述的一种暖通金属风管的气密性能检测设备,其特征在于:所述插检机构(4)包括固定安装于所述设备外壳(2)外侧的动力装置(401),所述动力装置(401)与所述控制主板(301)电性连接,所述动力装置(401)的两端均安装有转杆(402),所述转杆(402)的一端固定连接有偏心轮(403),所述偏心轮(403)的外侧转动安装有拉杆(404),所述拉杆(404)的一端转动安装有连杆一(405),所述连杆一(405)远离所述拉杆(404)的一端转动安装有连杆二(406),所述检测盒(303)的外侧固定连接有定位柱(407),所述连杆二(406)远离所述连杆一(405)的一端转动安装于所述定位柱(407)的外侧,所述连杆一(405)的表面开设有空腔,所述空腔的内壁转动安装有推杆(408),所述推杆(408)延伸至所述空腔的外侧,所述推杆(408)的外侧设置有安装架(409),且推杆(408)滑动贯穿所述安装架(409)的两侧,所述推杆(408)的外侧固定连接有位于所述安装架(409)内侧的圆盘(410),所述圆盘(410)的两侧与所述安装架(409)的内侧之间均固定连接有弹簧一(411),所述安装架(409)固定安装于所述设备外壳(2)的外侧。

4.根据权利要求3所述的一种暖通金属风管的气密性能检测设备,其特征在于:所述下料机构(5)包括两个呈对称分布并设置于所述驱动杆(305)下方的从动杆(501),所述从动杆(501)与所述驱动杆(305)均固定连接有相啮合的锥齿轮(502),所述从动杆(501)转动安装于所述设备支架(1)的内侧,所述从动杆(501)远离所述锥齿轮(502)的一端固定连接有对称凸轮(503),所述对称凸轮(503)的两侧均设置有推板(504),所述推板(504)远离所述对称凸轮(503)的一面固定连接有安装板(505),所述安装板(505)远离所述推板(504)的一端固定连接有三角台(506),所述V形出料架(8)的表面开设有供所述三角台(506)限位滑动的穿孔,所述三角台(506)中内侧的斜面与相应V形出料架(8)的斜面呈九十度,所述安装板(505)的底部设置有T形架(507),所述T形架(507)固定安装于所述设备支架(1)的底部内壁,所述安装板(505)滑动贯穿所述T形架(507),所述从动杆(501)的外侧活动套接有定位筒(508),所述定位筒(508)固定安装于所述设备支架(1)的顶部内壁,所述定位筒(508)的外侧与所述T形架(507)的外侧之间固定连接有滑杆(509),所述滑杆(509)滑动贯穿推板(504),所述推板(504)与所述T形架(507)之间固定连接有弹簧二(510),所述弹簧二(510)套装在滑杆(509)上。

5.根据权利要求4所述的一种暖通金属风管的气密性能检测设备,其特征在于:所述投放斗(6)的底部为锥底结构。

6.根据权利要求5所述的一种暖通金属风管的气密性能检测设备,其特征在于:所述检测筒(304)的外侧固定连接有滑板(9),所述滑板(9)与所述设备外壳(2)的内侧相接触,所述检测筒(304)的开口处呈弧形结构。

7.根据权利要求6所述的一种暖通金属风管的气密性能检测设备,其特征在于:所述检测盒(303)的一端固定安装有四个呈环形等距分布于所述检测筒(304)外侧的定位杆(10),所述定位杆(10)滑动贯穿滑板(9)。

8.根据权利要求7所述的一种暖通金属风管的气密性能检测设备,其特征在于:所述滑板(9)远离所述检测盒(303)的一面设置有密封垫圈(11),所述密封垫圈(11)的外周设置有四个套接于所述定位杆(10)外侧的套环(12)。

9.根据权利要求8所述的一种暖通金属风管的气密性能检测设备,其特征在于:所述检测盒(303)的顶部与底部均固定连接有定位滑条(13),所述检测盒(303)的顶部与底部均设置有供所述定位滑条(13)限位滑动的导向轨(14),所述导向轨(14)固定安装于所述设备外壳(2)的外侧。

10.根据权利要求1‑9任一项所述的一种暖通金属风管的气密性能检测设备,其特征在于:所述三角台(506)靠近所述驱动杆(305)的一面固定连接有多个呈等距分布的橡胶条(15)。
