专利号: 2024108070735
申请人: 南京信息工程大学
专利类型:发明专利
专利状态:已下证
更新日期:2026-01-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

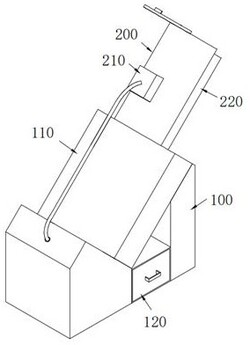

1.一种园林废枝粉碎设备,包括支座(100)、粉碎筒(110)和安装座(111),安装座(111)内固定有电机(1111),其特征在于,还包括分离组件(200);

所述分离组件(200)包括进料筒(230)和分离部(240);

所述进料筒(230)为内部中空,两端开口的筒状结构,进料筒(230)侧面固定有加热仓(210),加热仓(210)内固定有加热装置(212),加热仓(210)与进料筒(230)内部相通;

所述安装座(111)上固定有送风管(211),送风管(211)的出气端伸入加热仓(210)中,安装座(111)内固定有吹风机(112);

所述粉碎筒(110)内中部转动连接有驱动轴(140),驱动轴(140)上均匀间隔固定有多个粉碎刀盘(141),电机(1111)用于驱动驱动轴(140)旋转;

所述驱动轴(140)的空余端固定有延伸轴(231),延伸轴(231)位于进料筒(230)内,进料筒(230)的一端活动连接有密封板(2302);

所述分离部(240)包括锤击板(241),锤击板(241)上远离中部处开有圆孔,延伸轴(231)伸入锤击板(241)的圆孔中并与锤击板(241)固定;

所述延伸轴(231)的空余端通过磁力连轴器(233)固定有活动轴(232),进料筒(230)内固定有固定板(234),活动轴(232)的空余端与固定板(234)转动连接;

所述分离部(240)还包括脱叶板(242);

所述脱叶板(242)偏心固定在活动轴(232)上,脱叶板(242)位于锤击板(241)上方;

所述脱叶板(242)上远离活动轴(232)处开有通孔,通孔内固定有储料软囊(243),储料软囊(243)侧面均匀间隔固定有凸块(2431),储料软囊(243)内充有重力粉;

所述脱叶板(242)上靠近活动轴(232)处开有槽口,槽口内固定有气体软囊(244),气体软囊(244)的空余端与储料软囊(243)固定;

所述气体软囊(244)的一侧固定有进气管(2441),储料软囊(243)与脱叶板(242)的通孔之间存在间隙;

所述气体软囊(244)上靠近储料软囊(243)的一侧固定有拦截部(2442);

所述拦截部(2442)包括软囊一(2443),软囊一(2443)与气体软囊(244)内部相通;

所述软囊一(2443)的空余端固定有储料囊(2446),储料囊(2446)的外部固定有纤维布(2445);

所述纤维布(2445)的侧面均匀间隔固定有多个支撑条(2444),邻近的支撑条(2444)之间存在间隙,间隙在0.15cm至0.17cm范围内;

所述拦截部(2442)有多个,储料软囊(243)上开有多个通道(2432),一个拦截部(2442)伸入一个通道(2432)中;

所述分离组件(200)还包括树叶粉碎部(220);

所述树叶粉碎部(220)包括粉碎仓(2201)、旋转轴(221)和传动轴(2211);

所述粉碎仓(2201)固定在进料筒(230)的侧面,进料筒(230)和粉碎仓(2201)的连接处固定有隔离板(2301),粉碎仓(2201)的底部固定有排料管(223);

所述旋转轴(221)活动连接在粉碎仓(2201)内中部,旋转轴(221)上均匀间隔固定有多个粉碎叶(222)。

2.如权利要求1所述的园林废枝粉碎设备,其特征在于,所述锤击板(241)有多个,多个锤击板(241)交错分布,多个锤击板(241)依次对树枝捶打。

3.如权利要求1所述的园林废枝粉碎设备,其特征在于,所述储料囊(2446)内充有磁性粉末,进料筒(230)为金属材质,储料囊(2446)能够磁性吸附在进料筒(230)的内侧面上。

4.如权利要求1所述的园林废枝粉碎设备,其特征在于,所述气体软囊(244)上靠近储料软囊(243)的一侧固定有锤击部(245),锤击部(245)位于拦截部(2442)的下方;

所述锤击部(245)包括分配管(2452)和伸缩囊(2453);

所述分配管(2452)为内部中空的软管,且其一侧固定有送气管(2451),送气管(2451)的出气端伸入分配管(2452)中;

所述伸缩囊(2453)固定在分配管(2452)上远离气体软囊(244)的一侧,伸缩囊(2453)的进气端伸入分配管(2452)中;

所述伸缩囊(2453)有多个,一个伸缩囊(2453)伸入一个通道(2432)中;

每个所述伸缩囊(2453)的空余端均固定有重力杆(2454),每个重力杆(2454)的空余端均固定有锤击头(2455)。

5.如权利要求1所述的园林废枝粉碎设备,其特征在于,所述粉碎筒(110)内底部固定有隔离座(130),隔离座(130)内固定有带传动装置(131),带传动装置(131)包括两个轮子和一个皮带,一个轮子固定在驱动轴(140)底部,一个轮子与传动轴(2211)的一端固定,传动轴(2211)的空余端与旋转轴(221)固定。

6.如权利要求1所述的园林废枝粉碎设备,其特征在于,所述粉碎筒(110)内固定有环形的筛网(113),筛网(113)和粉碎筒(110)之间存在间隙,靠近粉碎筒(110)底部的一个粉碎刀盘(141)上活动连接有振动锤(142),振动锤(142)能够不断锤击筛网(113);

所述支座(100)内固定有固定箱(120),固定箱(120)位于粉碎筒(110)的下方,固定箱(120)内定位有集料箱(122);

所述固定箱(120)和粉碎筒(110)之间固定有输料管(123),输料管(123)内固定有输料风机(121),输料管(123)的吸料端伸入粉碎筒(110)中,输料管(123)的出料端伸入固定箱(120)中。
