专利号: 2024107602852
申请人: 温州嘉利恩施封科技有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-04-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

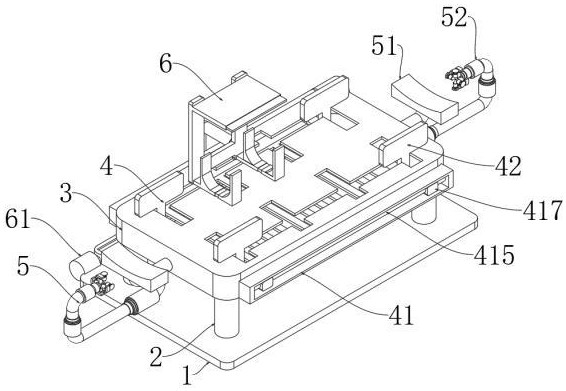

1.一种焊接夹紧结构,包括底座(1),其特征在于:所述底座(1)顶部四角处固定设有多个支撑腿(2),多个所述支撑腿(2)顶部固定设有加工板(3),所述加工板(3)上设有用于对不同规格的物件进行夹紧的夹紧机构(4),所述夹紧机构(4)包括横向调节组件(41)和竖向调节组件(42),所述横向调节组件(41)包括第一板体(411)、第二板体(412)、第一电机(413)、第一螺杆(414)、第一滑杆(415)、移动块(416)和滑动块(417),所述第一板体(411)和第二板体(412)分别固定设于加工板(3)的两侧壁,所述第一螺杆(414)通过轴承转动设于第一板体(411)内壁之间,所述第一电机(413)固定设于第一板体(411)一侧且输出端与第一螺杆(414)固定设置,所述第一滑杆(415)固定设于第二板体(412)内壁之间,所述移动块(416)与第一螺杆(414)螺纹设置,所述滑动块(417)与第一滑杆(415)滑动设置,所述竖向调节组件(42)包括第二电机(421)、第二螺杆(422)和夹持板(423),所述第二电机(421)与滑动块(417)一侧壁固定设置,所述第二螺杆(422)一端通过轴承与移动块(416)一侧壁转动设置且另一端与第二电机(421)输出端固定设置,所述第二螺杆(422)上对称设有凸块且凸块延伸出加工板(3)外,并且加工板(3)上开设有供凸块滑动的滑槽,所述夹持板(423)与凸块顶部固定设置,所述加工板(3)两侧壁均固定设有用于对物料两端进行定位的定位托举机构(5),所述定位托举机构(5)包括托举组件(51)和定位组件(52),所述托举组件(51)包括固定杆(511)和托举板(512),所述固定杆(511)固定设于加工板(3)一侧壁中轴线处,所述托举板(512)与固定杆(511)固定设置,且托举板(512)上表面与加工板(3)上表面齐平,所述定位组件(52)包括第一多级电动伸缩杆(521)、第一弯管(522)、第二多级电动伸缩杆(523)、第二弯管(524)、第三多级电动伸缩杆(525)、第三电机(526)和定位件(53),所述第一多级电动伸缩杆(521)固定设于固定杆(511)上,所述第一弯管(522)一端与第一多级电动伸缩杆(521)输出端固定设置,所述第一弯管(522)另一端与第二多级电动伸缩杆(523)固定设置,所述第二多级电动伸缩杆(523)输出端与第二弯管(524)一端固定设置,所述第二弯管(524)另一端与第三多级电动伸缩杆(525)固定设置,所述第三多级电动伸缩杆(525)输出端与第三电机(526)固定设置,所述第三电机(526)输出端与定位件(53)固定设置,所述定位件(53)包括中心杆(531)、第四多级电动伸缩杆(532)和抵接头(533),所述中心杆(531)与第三电机(526)输出端固定设置,所述第四多级电动伸缩杆(532)延中心杆(531)圆周方向均匀设有多个,所述第四多级电动伸缩杆(532)输出端与抵接头(533)固定设置,所述加工板(3)上还设有用于对焊接处两侧进行固定的固定机构(6)。

2.根据权利要求1所述的一种焊接夹紧结构,其特征在于:所述固定机构(6)包括位置调节组件(61)和固定防护组件(62),所述调节组件包括往复丝杆滑台(611)、第四电机(612)、第五电机(613)和电动推杆(614),所述往复丝杆滑台(611)固定设于底座(1)一侧壁,所述第四电机(612)固定设于往复丝杆滑台(611)一侧且输出端与丝杆固定设置,所述第五电机(613)滑动设于往复丝杆滑台(611)上,所述电动推杆(614)与第五电机(613)输出端固定设置,所述电动推杆(614)输出端固定设有L型弯管。

3.根据权利要求2所述的一种焊接夹紧结构,其特征在于:所述固定防护组件(62)包括固定板(621)、第一夹板(622)、第二夹板(623)、第一防护可视板(624)、第二防护可视板(625)和齿轮件(63),所述固定板(621)与L型弯管固定设置,所述第一夹板(622)设有两个且与固定板(621)一侧壁固定设置,所述第二夹板(623)滑动设于第一夹板(622)内部,所述第一防护可视板(624)固定设于固定板(621)一侧壁,所述第二防护可视板(625)滑动设于第一防护可视板(624)内部,所述齿轮件(63)设于固定板(621)内。

4.根据权利要求3所述的一种焊接夹紧结构,其特征在于:所述齿轮件(63)包括第一齿轮(631)、第二齿轮(632)、第三齿轮(633)、第四齿轮(634)、第五齿轮(635)和第六齿轮(636),所述第一齿轮(631)通过轴承转动设于第一夹板(622)内壁,且第二夹板(623)上固定设有与第一齿轮(631)啮合设置的齿,所述第二齿轮(632)转动设于第一齿轮(631)一侧,所述第三齿轮(633)和第四齿轮(634)均通过轴承转动设于固定板(621)内壁,所述第二齿轮(632)与第三齿轮(633)之间链传动设置,所述第三齿轮(633)与第四齿轮(634)链传动设置,所述第五齿轮(635)通过轴承转动设于第一防护可视板(624)内壁,且第二防护可视板(625)上固定设有与第五齿轮(635)啮合设置的齿,所述第六齿轮(636)通过轴承转动设于第五齿轮(635)侧壁,且第六齿轮(636)与第四齿轮(634)链传动设置。
