专利号: 2024107218735
申请人: 江苏凡信环保有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-03-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种环保型污水处理设备,其特征在于,包括:

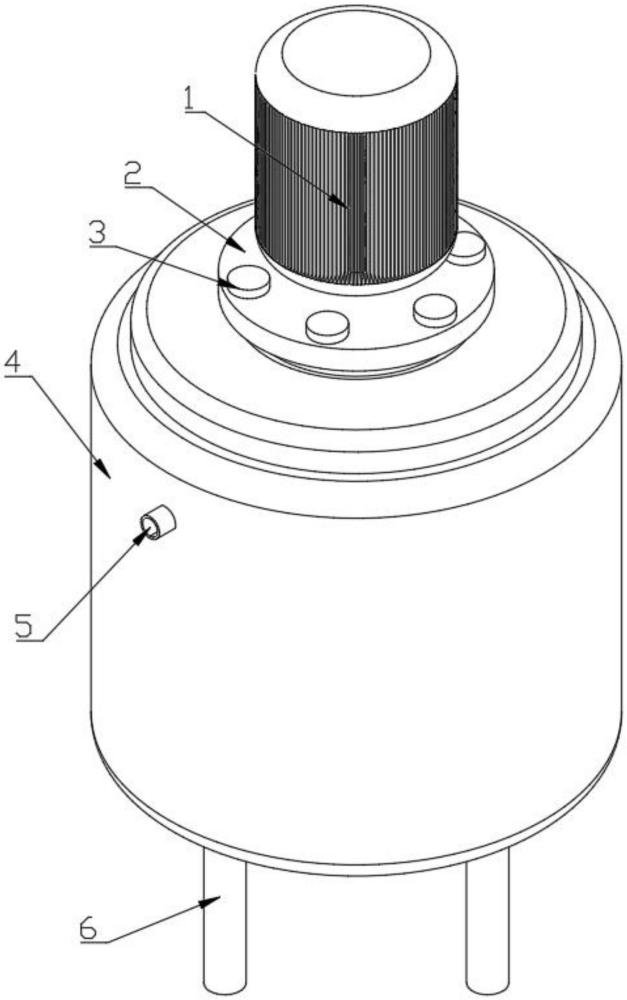

筒盖(2),以及设置所述筒盖(2)顶部的螺栓(3)与驱动电机(1);

加工筒(4),以及设置在所述加工筒(4)一侧的进水管(5)与底部的支撑腿(6);

刷洗机构(7),该刷洗机构(7)用于对加工筒(4)内壁进行清洗以及对污水进行加药净化;

更换机构(8)、该更换机构(8)用于对刷洗机构(7)进行更换储存;

搅拌机构(9),该搅拌机构(9)用于对加药的污水进行搅拌混合;

所述驱动电机(1)底部与筒盖(2)顶部固定连接,所述筒盖(2)底部与加工筒(4)顶部滑动连接,所述筒盖(2)内壁与螺栓(3)侧壁螺纹连接,所述加工筒(4)侧壁与进水管(5)靠近驱动电机(1)一侧连通,所述加工筒(4)底部与支撑腿(6)顶部固定连接,所述驱动电机(1)与刷洗机构(7)通过输出端固定连接,所述加工筒(4)内壁开设更换机构(8),所述刷洗机构(7)侧壁与搅拌机构(9)内壁固定连接,所述刷洗机构(7)远离驱动电机(1)一侧与加工筒(4)内壁滑动连接;

其中,所述刷洗机构(7)包括:

加药箱(70),以及设置在所述加药箱(70)底部的滴药管(701);

所述加药箱(70)底部与加工筒(4)顶部固定连接,所述加药箱(70)底部与滴药管(701)顶部连通,所述滴药管(701)侧壁贯穿加工筒(4),且加工筒(4)内壁与滴药管(701)侧壁固定连接。

2.根据权利要求1所述的一种环保型污水处理设备,其特征在于:所述刷洗机构(7)还包括传动轴(71),所述驱动电机(1)与传动轴(71)通过输出端固定连接,所述传动轴(71)侧壁固定连接有电动滑轨(72),所述电动滑轨(72)通过电子滑块滑动连接有第一电动推杆(73),所述第一电动推杆(73)远离传动轴(71)一侧固定连接有第一连接球(74),所述第一连接球(74)远离传动轴(71)一侧转动连接有第二电动推杆(75),所述第二电动推杆(75)顶部固定连接有第二连接球(76),所述第二连接球(76)远离传动轴(71)一侧转动连接有电动夹板(77),所述电动夹板(77)远离传动轴(71)一侧固定连接有清理软刷(78),所述加工筒(4)底部连通有出水管(79),所述出水管(79)上设有电磁阀(791),所述传动轴(71)侧壁固定连接有伸缩横杆(10)。

3.根据权利要求2所述的一种环保型污水处理设备,其特征在于:所述第二电动推杆(75)远离加工筒(4)一侧与传动轴(71)侧壁转动连接,所述清理软刷(78)远离传动轴(71)一侧与加工筒(4)内壁滑动连接。

4.根据权利要求1所述的一种环保型污水处理设备,其特征在于:所述更换机构(8)包括更换仓(80),所述加工筒(4)内壁开设更换仓(80),所述更换仓(80)内壁一侧固定连接有伸缩杆(81),所述伸缩杆(81)侧壁固定连接有限位弹簧(82),所述伸缩杆(81)远离更换仓(80)一侧固定连接有滑动板(83),所述滑动板(83)靠近传动轴(71)一侧固定连接有密封板(84),所述密封板(84)靠近传动轴(71)一侧固定连接有阻拦板(85)。

5.根据权利要求4所述的一种环保型污水处理设备,其特征在于:所述密封板(84)侧壁与加工筒(4)内壁滑动连接,所述限位弹簧(82)远离伸缩杆(81)一侧与滑动板(83)靠近伸缩杆(81)一侧固定连接。

6.根据权利要求1所述的一种环保型污水处理设备,其特征在于:所述搅拌机构(9)包括转动板(90),所述传动轴(71)侧壁与转动板(90)内壁固定连接,所述转动板(90)底部固定连接有固定块(91),所述固定块(91)远离传动轴(71)一侧固定连接有滑动杆(912),所述固定块(91)远离传动轴(71)一侧固定连接有复位弹簧(911),所述滑动杆(912)远离固定块(91)一侧固定连接有挡板(913),所述复位弹簧(911)远离固定块(91)一侧固定连接有滑动块(92),所述滑动块(92)底部转动连接有转动杆(93),所述转动杆(93)底部固定连接有搅拌叶片(931),所述传动轴(71)侧壁固定连接有第一齿轮(95),所述第一齿轮(95)侧壁滑动连接有第一皮带(951),所述第一皮带(951)内壁远离传动轴(71)一侧滑动连接有第一转动轴(952),所述第一转动轴(952)侧壁固定连接有齿轮组(96),所述转动杆(93)侧壁滑动连接有第二皮带(99),所述第二皮带(99)内壁远离转动杆(93)一侧滑动连接有第二转动轴(98),所述第二转动轴(98)侧壁固定连接有第二齿轮(97),所述第一转动轴(952)顶部与第二转动轴(98)顶部共同固定连接有传动箱(94),所述第二转动轴(98)侧壁转动连接有限位横杆(941),所述第二齿轮(97)底部固定连接有弹簧(981),所述传动箱(94)内壁顶部固定连接有滑轨(942),所述滑轨(942)与第二转动轴(98)通过电子滑块滑动连接。

7.根据权利要求6所述的一种环保型污水处理设备,其特征在于:所述第一皮带(951)侧壁贯穿传动箱(94),且第一皮带(951)侧壁与传动箱(94)内壁滑动连接,所述第二转动轴(98)侧壁贯穿传动箱(94),且第二转动轴(98)侧壁与传动箱(94)内壁滑动连接,所述齿轮组(96)与第二齿轮(97)啮合。

8.根据权利要求2所述的一种环保型污水处理设备,其特征在于:所述伸缩横杆(10)包括摩擦筒(101),所述伸缩横杆(10)远离传动轴(71)一侧与摩擦筒(101)侧壁固定连接,所述摩擦筒(101)内壁顶部固定连接有伸缩竖杆(102),所述伸缩竖杆(102)底部固定连接有滑动竖板(103),所述滑动竖板(103)侧壁与摩擦筒(101)内壁滑动连接,所述滑动竖板(103)底部固定连接有浮板(104)。
