专利号: 2024107189319
申请人: 南京信息工程大学
专利类型:发明专利
专利状态:已下证
更新日期:2026-01-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

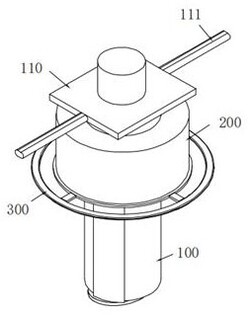

1.一种园林种植土壤采样装置,包括采样筒(100)和支撑板(110),其特征在于,还包括取样组件(200);

所述取样组件(200)包括混合箱(210)、转动轴(220)和粉碎部(230);

所述混合箱(210)固定在采样筒(100)外靠近支撑板(110)处;

所述转动轴(220)位于在采样筒(100)内中部,转动轴(220)的一端伸出采样筒(100)并转动连接在支撑板(110)底部,采样筒(100)和支撑板(110)之间固定有连接环(113),且连接环(113)与支撑板(110)的底部转动连接;

所述支撑板(110)顶部固定有驱动电机(112),驱动电机(112)用于驱动转动轴(220)做旋转运动;

所述转动轴(220)上固定有螺旋叶片(221),螺旋叶片(221)的底部伸出采样筒(100)的开口;

所述粉碎部(230)包括打散板(231),打散板(231)固定在转动轴(220)上靠近混合箱(210)处;

所述混合箱(210)和采样筒(100)的连接处开有进料口(120),打散板(231)与进料口(120)平行;

所述打散板(231)为内部中空,两侧开口的扇形板,且其有两个,两个打散板(231)平行;

每个所述打散板(231)内均固定有气体软囊(232),气体软囊(232)为扇形的囊体,且其两侧伸出打散板(231)的开口外;

所述取样组件(200)还包括送气部(240),送气部(240)用于对气体软囊(232)内充抽气,使气体软囊(232)胀缩,邻近的气体软囊(232)膨胀时能够相互抵触。

2.如权利要求1所述的园林种植土壤采样装置,其特征在于,所述送气部(240)包括环形板(241)和送气管(242);

所述环形板(241)为内部中空的圆环体,且其固定在转动轴(220)上靠近支撑板(110)处,送气管(242)固定在环形板(241)上,送气管(242)的出气端伸入环形板(241)内;

所述环形板(241)底部固定有两个通气管(243),一个通气管(243)的出气端伸入一个气体软囊(232)中。

3.如权利要求1所述的园林种植土壤采样装置,其特征在于,每个所述气体软囊(232)伸出的侧面上均固定有粉碎板(233),粉碎板(233)上远离气体软囊(232)的一侧均匀间隔固定有多个凸刺结构;

所述采样筒(100)内侧面上固定有限位板(130),限位板(130)位于进料口(120)上方。

4.如权利要求1所述的园林种植土壤采样装置,其特征在于,所述取样组件(200)还包括锤击部(250);

所述锤击部(250)包括软囊一(251);

所述软囊一(251)固定在混合箱(210)内顶部,软囊一(251)上靠近环形板(241)的一侧固定有固定杆(252),固定杆(252)的空余端伸入采样筒(100)中;

所述软囊一(251)底部固定有软囊二(253),软囊二(253)内填充有重力粉,软囊二(253)位于进料口(120)处;

所述环形板(241)的中心轴线远离转动轴(220)的中心轴线,环形板(241)旋转时能够推动固定杆(252)移动,使固定杆(252)挤压软囊一(251)。

5.如权利要求4所述的园林种植土壤采样装置,其特征在于,所述锤击部(250)有多个,进料口(120)有多个,一个锤击部(250)位于一个进料口(120)处。

6.如权利要求4所述的园林种植土壤采样装置,其特征在于,一个所述固定杆(252)上靠近软囊一(251)处固定有推拉杆(2521),推拉杆(2521)的空余端固定有筛分网(260);

所述软囊二(253)下锤时能够与筛分网(260)接触。

7.如权利要求6所述的园林种植土壤采样装置,其特征在于,所述混合箱(210)外部固定有固定环(211),固定环(211)为内部中空,靠近混合箱(210)的侧面开有开口;

所述混合箱(210)和采样筒(100)的连接处开有通槽(114),筛分网(260)位于固定环(211)的开口和通槽(114)之间,邻近的筛分网(260)之间存在间隙;

所述固定杆(252)移动时能够带动推拉杆(2521)移动,使筛分网(260)伸入固定环(211)中。

8.如权利要求1所述的园林种植土壤采样装置,其特征在于,还包括收集组件(300);

所述收集组件(300)包括固定板(310)和收集槽(320);

所述固定板(310)为圆环板,且其内环面与采样筒(100)的侧面抵触,固定板(310)的端面与混合箱(210)底部抵触;

所述收集槽(320)开设在采样筒(100)的侧面,收集槽(320)有多个,每个收集槽(320)上均铰接有翻转板(321),固定板(310)的空余端固定有遮挡板(311),且遮挡板(311)与翻转板(321)抵触;

所述固定板(310)上靠近混合箱(210)的一端固定有定位板(313),且定位板(313)通过定位销(314)与混合箱(210)可拆卸连接;

所述固定板(310)外环面通过固定块连接有转盘(312),转盘(312)和固定板(310)之间存在间隙。

9.如权利要求8所述的园林种植土壤采样装置,其特征在于,每个所述收集槽(320)内均固定有隔板(322),采样筒(100)内开有三个检测槽(323),一个检测槽(323)与一个收集槽(320)内部相通,每个检测槽(323)内均注有指示剂。
