专利号: 2024107165259
申请人: 南京信息工程大学
专利类型:发明专利
专利状态:已下证
更新日期:2026-01-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

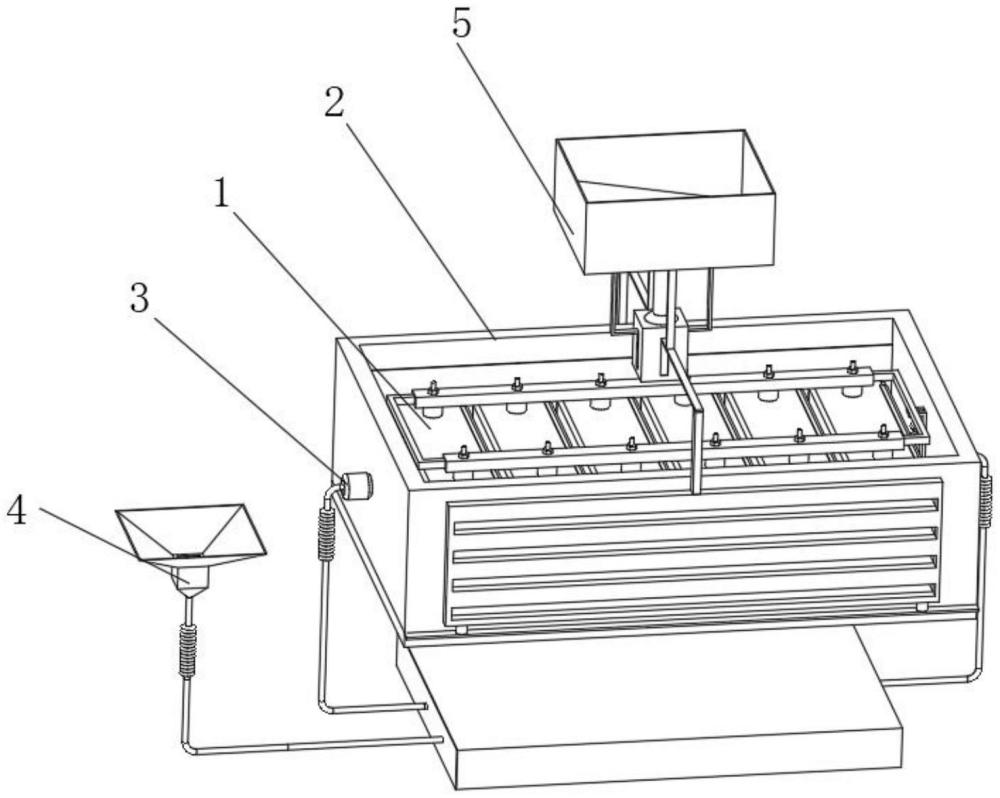

1.一种光伏储能电池设备,其特征在于,其包括多个储能电池和电池箱,多个所述储能电池均位于所述电池箱内,所述储能电池的顶侧安装有两个电池柱,所述电池箱的两侧均开设有多个辅助散热孔;

还包括主动散热机构,所述主动散热机构安装在所述电池箱内,多个所述储能电池均安装在所述主动散热机构内,所述主动散热机构帮助所述储能电池进行散热;所述主动散热机构包括多个散热套,多个所述散热套均位于所述电池箱内,多个所述散热套内均填充有散热油,多个所述储能电池分别插在多个所述散热套内,相邻的两个所述散热套之间连接有连接管,位于最外侧的两个所述散热套上分别连接有出液管和抽取泵,所述出液管和所述抽取泵上均连接有拉伸管,两个所述拉伸管之间连接有散热管,所述散热管上套接有保护箱,所述保护箱埋入地下;

还包括雨水收集机构,所述雨水收集机构安装在所述主动散热机构上,所述雨水收集机构用于收集雨水并辅助所述主动散热机构进行散热;所述雨水收集机构包括收集箱,所述收集箱的底侧连接有调节管,所述调节管的底端连接有进水管,所述进水管连接在所述保护箱上,所述收集箱用于收集雨水,并将雨水输送至所述保护箱内;

还包括主动封闭机构,所述主动封闭机构安装在所述电池箱外,所述主动封闭机构用于封闭所述电池箱;所述主动封闭机构包括两个封闭板,所述封闭板上开设有多个连通出气孔,所述连通出气孔与辅助散热孔连通,所述电池箱的两侧内壁上均安装有过滤板,位于同一侧的多个所述辅助散热孔均位于所述过滤板内。

2.根据权利要求1所述的一种光伏储能电池设备,其特征在于,所述主动散热机构还包括分隔架,所述分隔架安装在所述电池箱内,多个所述储能电池均插接在所述分隔架内;

所述分隔架内活动安装有两个下拉架,两个所述下拉架上安装有底架,多个所述储能电池均与所述底架相接触,所述下拉架上安装有两个复位弹簧,所述复位弹簧的另一端安装在所述分隔架上。

3.根据权利要求2所述的一种光伏储能电池设备,其特征在于,所述电池箱内设有两个连接板,所述连接板上安装有多个接线套,所述散热套的顶侧为开口设置,并设置有与所述散热套一体的顶盖,所述散热套上连接有连接套,多个所述接线套分别穿过所述散热套,并套接在多个所述电池柱上;

所述下拉架上活动安装有两个锁止架,两个所述锁止架分别插接在两个所述连接板的两侧上。

4.根据权利要求3所述的一种光伏储能电池设备,其特征在于,所述下拉架上开设有两个移动槽,两个所述移动槽内均活动安装有移动块,两个所述移动块分别安装在两个所述锁止架上;

所述移动块的一侧安装有回拉弹簧,所述回拉弹簧的另一端安装在所述移动槽的内壁上。

5.根据权利要求1所述的一种光伏储能电池设备,其特征在于,所述雨水收集机构还包括收集罩,所述收集罩安装在所述收集箱的顶侧上;

所述收集箱内转动安装有回弹封板,所述收集箱内安装有阻挡圈,所述回弹封板的顶侧与所述阻挡圈相接触。

6.根据权利要求5所述的一种光伏储能电池设备,其特征在于,所述回弹封板内设有连接轴,所述连接轴的两端分别安装在所述收集箱的两侧内壁上;

所述连接轴上套接有回位扭簧,所述回位扭簧的一端安装在所述回弹封板的内壁上,所述回位扭簧的另一端安装在所述连接轴上。

7.根据权利要求1所述的一种光伏储能电池设备,其特征在于,所述主动封闭机构还包括承载箱,所述承载箱位于所述电池箱的上方,所述承载箱的底侧内壁上为倾斜设置;

所述电池箱的顶侧安装有安装座,所述安装座的顶侧开设有球形槽,所述球形槽内活动安装有晃动球,所述承载箱的底侧安装有连接杆,所述连接杆安装在所述晃动球上。

8.根据权利要求7所述的一种光伏储能电池设备,其特征在于,所述安装座上活动安装有下压架,所述承载箱晃动挤压所述下压架下移;

所述安装座的四周均开设有限制滑槽,所述下压架滑动安装在四个所述限制滑槽内。

9.根据权利要求8所述的一种光伏储能电池设备,其特征在于,所述下压架上安装有两个转接架,两个所述转接架分别安装在两个所述封闭板上。

10.根据权利要求9所述的一种光伏储能电池设备,其特征在于,所述电池箱的两侧均安装有边板,所述边板上安装有两个回顶弹簧,所述回顶弹簧的顶端安装在所述封闭板的底侧上;

所述回顶弹簧上套接有橡胶套,所述橡胶套的顶侧安装在所述封闭板的底侧上,所述橡胶套的底侧安装在所述边板上。
