专利号: 2024106904944
申请人: 河北工程大学
专利类型:发明专利
专利状态:已下证
更新日期:2025-12-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

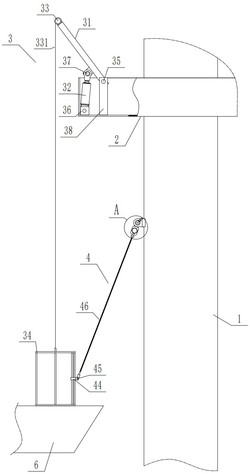

1.一种海上风电机组平台悬吊式登陆装置,包括管桩(1)、安装在管桩(1)上的风电平台(2)和安装在风电平台(2)上的吊装机构(3),其特征在于:所述吊装机构(3)包括悬吊架(31)、第一直线执行元件(32)、卷扬机(33)和吊篮(34),风电平台(2)上转动安装有悬吊架(31),风电平台(2)上铰接安装有用于驱动悬吊架(31)转动的第一直线执行元件(32),第一直线执行元件(32)输出端与悬吊架(31)铰接,悬吊架(31)顶端安装有卷扬机(33),卷扬机(33)通过钢丝绳(331)连接有吊篮(34);

还包括防摆机构(4),所述防摆机构(4)包括第一固定座(41)、单向限位机构(42)、第一转轴(43)、第二固定座(44)、第二转轴(45)和剪叉伸缩机构(46);

所述第一固定座(41)固定安装在管桩(1)上且位于风电平台(2)下方,第一固定座(41)两侧均设有单向限位机构(42);

所述单向限位机构(42)包括与第一转轴(43)连接的第一轴承(421),第一轴承(421)为单向轴承;

所述第二固定座(44)固定安装在吊篮(34)侧部;

所述第二转轴(45)与第二固定座(44)转动连接;

所述剪叉伸缩机构(46)包括剪叉架(461)、第一导轨(462)、第一滑块(463)、第二导轨(464)、第二滑块(465),第一导轨(462)与第一转轴(43)固定连接,第一导轨(462)上滑动卡接有两个第一滑块(463),第二导轨(464)与第二转轴(45)固定连接,第二导轨(464)上滑动卡接有两个第二滑块(465),剪叉架(461)其中一侧的两个端部分别与两个第一滑块(463)铰接,剪叉架(461)另一侧的两个端部分别与两个第二滑块(465)铰接。

2.根据权利要求1所述的海上风电机组平台悬吊式登陆装置,其特征在于,所述单向限位机构(42)还包括旋转套筒(422)、第二直线执行元件(423)、导向套(424)和卡块(425),旋转套筒(422)转动安装在第一固定座(41)上,第一轴承(421)外圈与旋转套筒(422)内壁固定连接,第一轴承(421)内圈与第一转轴(43)固定连接,第二直线执行元件(423)和导向套(424)固定安装在第一固定座(41)上,旋转套筒(422)外壁上开设有与卡块(425)卡接配合的卡槽(426),卡块(425)滑动安装在导向套(424)内,第二直线执行元件(423)输出端与卡块(425)连接。

3.根据权利要求2所述的海上风电机组平台悬吊式登陆装置,其特征在于,所述旋转套筒(422)通过第二轴承(427)与第一固定座(41)转动连接。

4.根据权利要求1所述的海上风电机组平台悬吊式登陆装置,其特征在于,所述防摆机构(4)还包括缓冲机构(47),缓冲机构(47)包括安装架(471)、液压缸(472)、液压管道(473)、缓冲缸(474),安装架(471)与第一导轨(462)固定连接,液压缸(472)固定安装在安装架(471)上,液压缸(472)输出端与第一滑块(463)连接,液压管道(473)的一端与液压缸(472)的进油口连接,液压管道(473)的另一端与液压缸(472)的出油口连接,缓冲缸(474)串接在液压管道(473)上,缓冲缸(474)内固定有隔板(475),隔板(475)上开设有阻尼口(476)。

5.根据权利要求4所述的海上风电机组平台悬吊式登陆装置,其特征在于,所述液压管道(473)上安装有电磁阀(477)和流量计(478)。

6.根据权利要求1所述的海上风电机组平台悬吊式登陆装置,其特征在于,所述吊篮(34)包括底板(341)、顶板(342)、吊耳(343)、边缘竖杆(344)和中心竖杆(345),底板(341)上段边缘处固定有多个边缘竖杆(344),底板(341)中心处固定有中心竖杆(345),边缘竖杆(344)和中心竖杆(345)上端均与顶板(342)固定连接,顶板(342)上端固定有用于连接钢丝绳(331)的吊耳(343);至少两个边缘竖杆(344)与第二固定座(44)固定连接。

7.根据权利要求1所述的海上风电机组平台悬吊式登陆装置,其特征在于,所述风电平台(2)上设有供剪叉架(461)活动的缺口(21)。

8.根据权利要求1所述的海上风电机组平台悬吊式登陆装置,其特征在于,所述第一导轨(462)通过第一连接板(466)与第一转轴(43)固定连接;所述第二导轨(464)通过第二连接板(467)与第二转轴(45)固定连接。

9.根据权利要求1所述的海上风电机组平台悬吊式登陆装置,其特征在于,所述风电平台(2)上固定有支架(38),悬吊架(31)下部两侧均固定有第一固定轴(35),第一固定轴(35)转动安装在支架(38)上。

10.根据权利要求1所述的海上风电机组平台悬吊式登陆装置,其特征在于,所述第一直线执行元件(32)为电动液压推杆,第一直线执行元件(32)通过铰座(36)铰接安装在风电平台(2)上,悬吊架(31)上固定有第二固定轴(37),第一直线执行元件(32)输出端与第二固定轴(37)铰接。
