专利号: 2024106542430
申请人: 山东佳盛新型建材有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-04-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

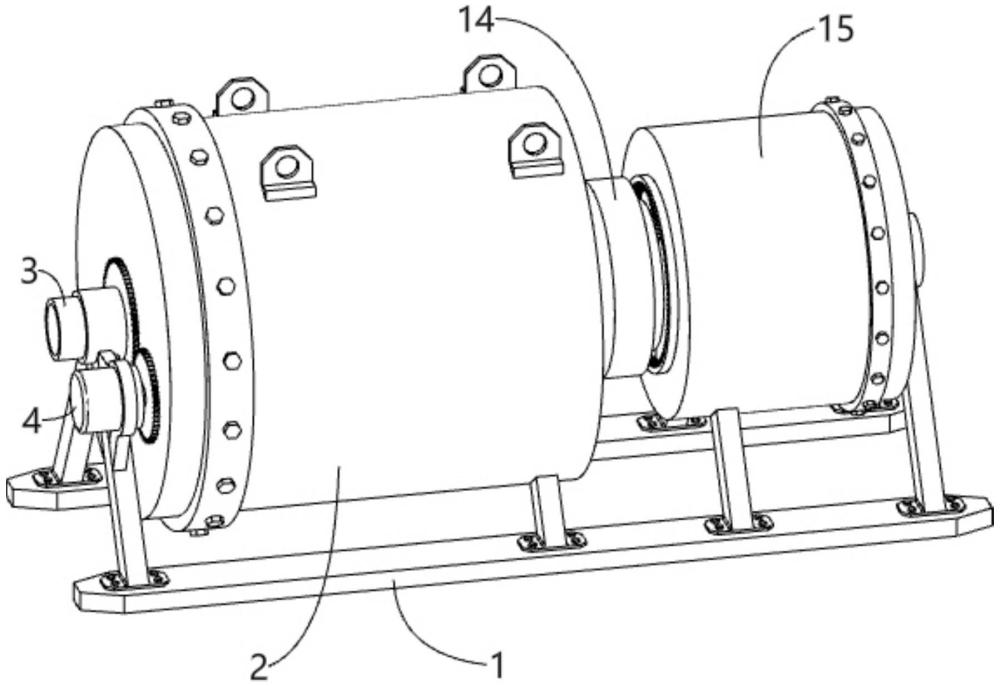

1.一种水泥助磨剂用分级研磨装置,包括有固定架(1),其特征是,还包括有固定壳(2),所述固定壳(2)固接于所述固定架(1)的上侧,所述固定架(1)和所述固定壳(2)共同转动连接有进料管(3),所述固定架(1)靠近所述进料管(3)的一侧固接有力矩电机(4),所述力矩电机(4)的输出轴与所述进料管(3)通过齿轮组传动,所述进料管(3)于所述固定壳(2)内固接并连通有第一转动壳(5),所述第一转动壳(5)内放置有若干个研磨钢球,所述第一转动壳(5)设置有均匀分布的若干组通气孔(51)和滑动孔(52),每组包含周向阵列的若干个所述通气孔(51)和所述滑动孔(52),所述第一转动壳(5)固接有若干组与所述通气孔(51)一一对应的固定块(6),每组包含有均匀分布的所述固定块(6),同组的所述固定块(6)共同滑动连接有滑动块(7),所述滑动块(7)与相邻的所述固定块(6)之间安装有第一弹性件(61),所述滑动块(7)滑动连接有滑动挡板(8),且二者之间安装有第二弹性件(81),所述第一转动壳(5)内固接有若干个分别与相邻的所述滑动块(7)滑动密封配合的密封块(10),所述第一转动壳(5)与所述固定壳(2)之间设置有用于引导物料流动的通风机构,所述固定架(1)远离所述固定壳(2)的一侧设置有对所述第一转动壳(5)内物料进行进一步研磨的二级研磨机构。

2.根据权利要求1所述的一种水泥助磨剂用分级研磨装置,其特征是,所述滑动块(7)滑动连接有辅助挤压板(9),且二者之间安装有第三弹性件(91),所述辅助挤压板(9)与所述滑动孔(52)滑动连接。

3.根据权利要求2所述的一种水泥助磨剂用分级研磨装置,其特征是,所述通风机构包括有周向分布的分隔条(11),周向分布的所述分隔条(11)均固接于所述固定壳(2)内,所述分隔条(11)与所述第一转动壳(5)转动连接,所述分隔条(11)将所述第一转动壳(5)和所述固定壳(2)之间的空间分割为第一空腔(111)、第二空腔(112)和第三空腔(113)三个空腔,其中所述第二空腔(112)位于上侧,所述第三空腔(113)位于下侧,所述固定壳(2)靠近所述第三空腔(113)处设置有对相邻的所述滑动挡板(8)进行缓冲的缓冲组件,所述固定壳(2)靠近所述第一空腔(111)处设置有收集初级研磨结束物料的筛料组件。

4.根据权利要求3所述的一种水泥助磨剂用分级研磨装置,其特征是,所述缓冲组件包括有弹性气囊(12),所述弹性气囊(12)固接于所述固定架(1)靠近所述第三空腔(113)处,所述弹性气囊(12)靠近所述第一转动壳(5)的一侧固接有均匀分布的若干个连接板(121),所述连接板(121)与相邻的所述滑动挡板(8)和相邻的所述辅助挤压板(9)挤压配合,其中靠近所述第一空腔(111)处的所述连接板(121)上固接有均匀分布的楔形块(122),所述楔形块(122)与相邻的所述滑动挡板(8)挤压配合。

5.根据权利要求4所述的一种水泥助磨剂用分级研磨装置,其特征是,所述筛料组件包括有均匀分布的第一挤压板(13),所述第一挤压板(13)的数量与所述通气孔(51)的组数相同,所述第一挤压板(13)固接于所述固定壳(2)靠近所述第一空腔(111)处,所述第一挤压板(13)与相邻的所述滑动挡板(8)挤压配合,所述滑动挡板(8)内设置有筛分空腔,所述滑动挡板(8)靠近所述第一转动壳(5)轴线的一侧固接有对称分布的第一滤网(82),筛分空腔通过所述第一滤网(82)与所述第一转动壳(5)内空间连通,所述滑动块(7)靠近所述通气孔(51)的一侧固接有方形密封壳(83),所述方形密封壳(83)与相邻的所述通气孔(51)滑动且密封配合,所述滑动挡板(8)位于相邻的所述方形密封壳(83)内。

6.根据权利要求5所述的一种水泥助磨剂用分级研磨装置,其特征是,所述二级研磨机构包括有送料壳(14),所述送料壳(14)固接于所述固定壳(2)远离所述进料管(3)的一侧,所述固定架(1)远离所述固定壳(2)的一侧固接有排料壳(15),所述排料壳(15)与所述送料壳(14)固接,所述排料壳(15)内转动连接有第二转动壳(16),所述第二转动壳(16)设置有均匀分布且均与相邻所述排料壳(15)内空间连通的过滤孔,所述送料壳(14)固接并连通有排料管道,所述送料壳(14)通过排料管道固接有固定板(17),排料管道与所述第二转动壳(16)连通,排料管道内设置有计量装置,所述固定板(17)转动连接于所述第二转动壳(16)内,所述第二转动壳(16)内放置有若干个直径小于所述第一转动壳(5)内研磨钢球的研磨钢球,所述第一转动壳(5)和所述送料壳(14)之间设置有对所述第二转动壳(16)内物料进行预研磨的中部研磨组件,所述送料壳(14)靠近所述排料壳(15)的一侧设置有驱动所述第二转动壳(16)转动的驱动连接组件。

7.根据权利要求6所述的一种水泥助磨剂用分级研磨装置,其特征是,所述中部研磨组件包括有半圆锥形壳(18),所述半圆锥形壳(18)转动连接于所述第一转动壳(5)靠近所述送料壳(14)的一侧,所述半圆锥形壳(18)与周向分布的所述分隔条(11)固接,所述第一转动壳(5)靠近所述送料壳(14)的一侧固接有挤压块(19),所述挤压块(19)靠近所述送料壳(14)的一侧固接有均匀分布的研磨半球,所述送料壳(14)靠近所述第一转动壳(5)的一侧固接有均匀分布的研磨半球,所述送料壳(14)与所述挤压块(19)之间的空间与所述第一空腔(111)连通。

8.根据权利要求7所述的一种水泥助磨剂用分级研磨装置,其特征是,所述驱动连接组件包括有转动轴(20),所述转动轴(20)固接于所述挤压块(19)靠近所述送料壳(14)的一侧,所述转动轴(20)与所述送料壳(14)之间存在间隙,所述送料壳(14)转动连接有连接壳(21),所述连接壳(21)与所述第二转动壳(16)通过齿轮组传动,所述连接壳(21)与所述固定板(17)转动连接,所述连接壳(21)转动连接有密封圆板(211),所述连接壳(21)花键连接有滑动环(22),所述滑动环(22)靠近所述密封圆板(211)的一侧转动连接有固定环(23),所述送料壳(14)固接有电动推杆(24),所述电动推杆(24)的伸缩端与所述固定环(23)滑动连接,且二者之间安装有第四弹性件(25),所述固定环(23)与所述密封圆板(211)滑动连接,所述滑动环(22)内固接有周向均匀分布的半弧块(26),所述转动轴(20)固接有周向均匀分布且分别与相邻所述半弧块(26)挤压配合的凸块,所述半弧块(26)内设置有对所述转动轴(20)上凸块的冲击进行缓冲的缓冲部件。

9.根据权利要求8所述的一种水泥助磨剂用分级研磨装置,其特征是,所述缓冲部件包括有缓冲板(27),所述缓冲板(27)通过支杆滑动连接于相邻的所述半弧块(26),且二者之间安装有第五弹性件(28)。

10.根据权利要求7所述的一种水泥助磨剂用分级研磨装置,其特征是,还包括有用于对小块物料进行辅助研磨的辅助研磨机构,所述辅助研磨机构设置于所述滑动挡板(8)内,所述辅助研磨机构包括有若干组第二滤网(29),每组包含对称分布的所述第二滤网(29),所述第二滤网(29)的过滤精度高于所述第一滤网(82)的过滤精度,所述第二滤网(29)的组数与所述滑动挡板(8)一一对应,所述第二滤网(29)固接于相邻的所述滑动挡板(8)内,所述滑动挡板(8)筛分空腔通过相邻所述第二滤网(29)与相邻所述方形密封壳(83)连通,所述滑动挡板(8)靠近所述第一转动壳(5)的轴线处转动连接有挡料板(30),所述挡料板(30)与所述滑动挡板(8)之间安装有第六弹性件(31),所述固定壳(2)靠近所述第二空腔(112)处固接有均匀分布且分别与相邻所述滑动挡板(8)挤压配合的第二挤压板(32)。
