专利号: 2024106521538
申请人: 威海亨策新能源科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

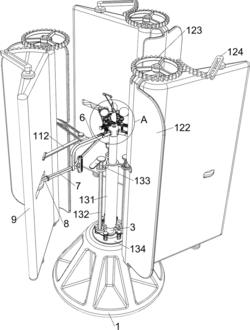

1.一种风力发电机叶片调节装置,其特征在于,包括有底座(1),所述底座(1)内开有空腔,所述底座(1)的空腔内固定连接有发电机(2),所述发电机(2)的输入轴上固定连接有传动轴(3),所述传动轴(3)与所述底座(1)转动式连接,所述传动轴(3)顶端转动式连接有旋转轴(4),所述旋转轴(4)顶部固定连接有风力旋片(5),所述传动轴(3)上固定连接有三个支撑杆(6),三个所述支撑杆(6)上均开有转动槽,三个所述支撑杆(6)相互远离的一端均滑动式连接有滑动杆(7),三个所述滑动杆(7)相互靠近的一侧均开有滑槽,每个所述滑动杆(7)相互远离的一端均固定连接有支撑轴(8),每个所述支撑轴(8)上均转动式连接有叶片(9),三个所述叶片(9)均呈斜向设置,所述旋转轴(4)上设有用于调节所述叶片(9)转动直径的直径调节机构,所述支撑杆(6)上设有用于调节所述叶片(9)倾斜角度的角度调节机构;

所述直径调节机构包括有支撑板(101),所述支撑板(101)固定连接在所述旋转轴(4)上,所述支撑板(101)上转动式连接有若干个离心杆(102),每个所述离心杆(102)都与所述支撑板(101)之间连接有扭力弹簧(103),每个所述离心杆(102)远离所述支撑板(101)的一端均固定连接有感应块(104),所述传动轴(3)顶部上固定连接有三个电动滑轨(105),三个所述电动滑轨(105)上均固定连接有感应条(106),所述感应条(106)控制所述电动滑轨(105),三个所述电动滑轨(105)上均滑动式连接有电动滑块(107),三个所述电动滑块(107)底部均固定连接有限位架(108),三个所述支撑杆(6)上均转动式连接有转动杆(109),三个所述转动杆(109)的顶端分别与三个所述限位架(108)滑动式连接,三个所述转动杆(109)的底端分别与三个所述滑动杆(7)的滑槽滑动式连接;

还包括有保护机构,所述保护机构设在所述传动轴(3)上,所述保护机构用于间接降低叶片(9)的转动速度,所述保护机构包括有限位套(131),所述限位套(131)固定连接在所述传动轴(3)上,所述限位套(131)上滑动式连接有三个限位杆(132),三个所述限位杆(132)顶部相互远离的一侧均固定连接有挤压块(133),三个所述限位杆(132)底部之间滑动式连接有刹车环(134),所述刹车环(134)底部与所述底座(1)接触,所述刹车环(134)分别与三个所述限位杆(132)之间连接有两个压缩弹簧(135)。

2.如权利要求1所述的一种风力发电机叶片调节装置,其特征在于,所述叶片(9)为翼型结构。

3.如权利要求1所述的一种风力发电机叶片调节装置,其特征在于,所述电动滑块(107)位于所述感应块(104)的正下方。

4.如权利要求1所述的一种风力发电机叶片调节装置,其特征在于,所述角度调节机构包括有固定滑轨(111),三个所述固定滑轨(111)分别固定连接在三个所述支撑杆(6)上,三个所述叶片(9)相互靠近的一侧上均固定连接有固定滑杆(112),所述固定滑杆(112)呈斜向设置,所述固定滑杆(112)远离所述叶片(9)的一端与邻近的所述固定滑轨(111)滑动式连接。

5.如权利要求4所述的一种风力发电机叶片调节装置,其特征在于,还包括有性能增强机构,所述性能增强机构设在所述叶片(9)上,所述性能增强机构用于微风时增加受风面的大小,所述性能增强机构包括有转动轴(121),所述转动轴(121)转动式连接在所述叶片(9)远离所述支撑轴(8)的一侧,所述转动轴(121)上固定连接有迎风板(122),所述迎风板(122)与所述叶片(9)呈垂直设置,所述转动轴(121)顶部固定连接有齿轮(123),所述支撑轴(8)顶部固定连接有弧形齿条(124),所述弧形齿条(124)与所述齿轮(123)啮合。

6.如权利要求1所述的一种风力发电机叶片调节装置,其特征在于,所述挤压块(133)呈斜向设置。

7.如权利要求1所述的一种风力发电机叶片调节装置,其特征在于,所述刹车环(134)为橡胶材质。

8.如权利要求5所述的一种风力发电机叶片调节装置的调节方法,其特征在于,包括以下步骤:

步骤一:当需要捕捉风能时,工作人员将所述底座(1)固定在海边风源较多的位置,随后工作人员启动所述电动滑轨(105),同时将所述感应块(104)和所述感应条(106)通电,当有风吹过时,斜向的所述叶片(9)在翼型结构的作用下通过所述传动轴(3)将转动力输入到所述发电机(2)进行发电;

步骤二:当风力大于所述扭力弹簧(103)的扭力,所述支撑板(101)转动使得所述感应块(104)移动,所述感应条(106)通过所述感应块(104)的信息控制所述电动滑轨(105)通过所述电动滑块(107)使得所述叶片(9)移动,所述叶片(9)移动通过所述固定滑杆(112)和所述固定滑轨(111)自转一定角度,使得受风面积减小,进而降低转速;

步骤三:在微风时,所述迎风板(122)处于垂直与所述叶片(9)的状态,使得所述迎风板(122)增加所述叶片(9)的受风面积,进而充分捕捉风能;

步骤四:在台风环境下,所述滑动杆(7)移动会挤压所述挤压块(133)的斜面使得所述限位杆(132)向下移动,所述限位杆(132)向下移动挤压所述压缩弹簧(135)使得所述刹车环(134)对所述底座(1)向下施压充分减缓转速进而保护所述叶片(9)。
