专利号: 2024106353227
申请人: 河南阙安建设工程有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-07-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

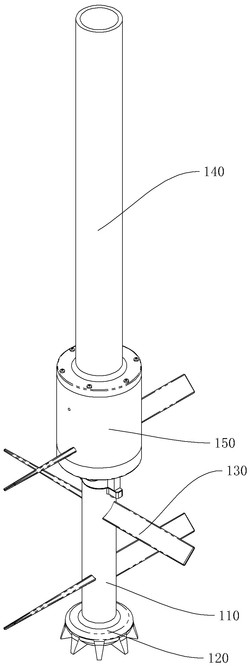

1.一种深厚软土地基加固装置,其特征在于,包括钻杆、灌浆管、防护筒和喷射套;

钻杆上设置有钻头,钻杆能够绕自身轴线转动,钻杆的侧壁上设置有拨片;

灌浆管同轴设置于钻杆的上方,灌浆管内部具有灌浆腔,灌浆管的上端设置有连通灌浆腔与外部环境的注浆口,灌浆管的下端设置有连通灌浆腔与外部环境的灌浆口;

防护筒同轴固定连接于灌浆管的下端,防护筒内部通过灌浆口与灌浆腔连通;

喷射套同轴固定设置于钻杆上端,喷射套侧壁设置有喷射口,喷射套能够滑动贯穿防护筒下端面,喷射套上的喷射口能够进入防护筒或脱离防护筒,钻杆上设置有限位件,限位件用于控制喷射套进入防护筒内部的长度;

喷射套与防护筒之间设置有第一蓄力件,第一蓄力件用于在喷射套沿防护筒轴线滑动后驱使喷射套恢复至初始位置;

喷射套内部设置有单向阻尼件,单向阻尼件能够对喷射套内的浆料进入防护筒内部时进行阻碍;

单向阻尼件包括安装筒和阻尼盘,安装筒同轴滑动设置于喷射套内,阻尼盘设置于安装筒内部,安装筒与喷射套之间设置有第二蓄力件,第二蓄力件用于在安装筒沿喷射套轴线滑动后驱使安装筒恢复至初始位置;

喷射套上端设置有密封盘,密封盘与防护筒内侧壁滑动密封连接,密封盘能够与防护筒下端面之间能够构成密闭的辅助腔;喷射套上设置有连通辅助腔与喷射套内部的导料口;

阻尼盘包括多个弧形板,多个弧形板绕安装筒周向均匀分布,每个弧形板均能够发生形变,初始状态时,多个弧形板处于相互抵接的状态,在浆料进入喷射套内部时多个弧形板能够形变并互相远离。

2.根据权利要求1所述的一种深厚软土地基加固装置,其特征在于:安装筒上设置有导通槽,导通槽始终与导料口连通。

3.根据权利要求1所述的一种深厚软土地基加固装置,其特征在于:防护筒上设置有两个连通外部环境与防护筒内部的清洁口,每个清洁口上均设置有封堵塞。

4.根据权利要求1所述的一种深厚软土地基加固装置,其特征在于:第一蓄力件包括多个弯折杆,多个弯折杆沿防护筒圆周方向均匀分布,每个弯折杆的一端固定连接防护筒内侧壁,每个弯折杆的另一端与密封盘固定连接,每个弯折杆在形变时均能够存储能量;第二蓄力件包括支撑杆和弹性杆,支撑杆固定连接于密封盘,弹性杆能够发生形变,弹性杆形变时能够存储能量,弹性杆设置于支撑杆与安装筒之间。

5.一种深厚软土地基加固施工工艺,利用权利要求1‑4中任意一项所述的深厚软土地基加固装置,其特征在于,包括以下步骤:S1、场地准备;

S2、测量放样;

S3、使用钻杆进行垂直地面钻探;

S4、通过喷射套向地下进行灌浆。
