专利号: 2024106278565
申请人: 重庆瑞盛模具有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-04-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

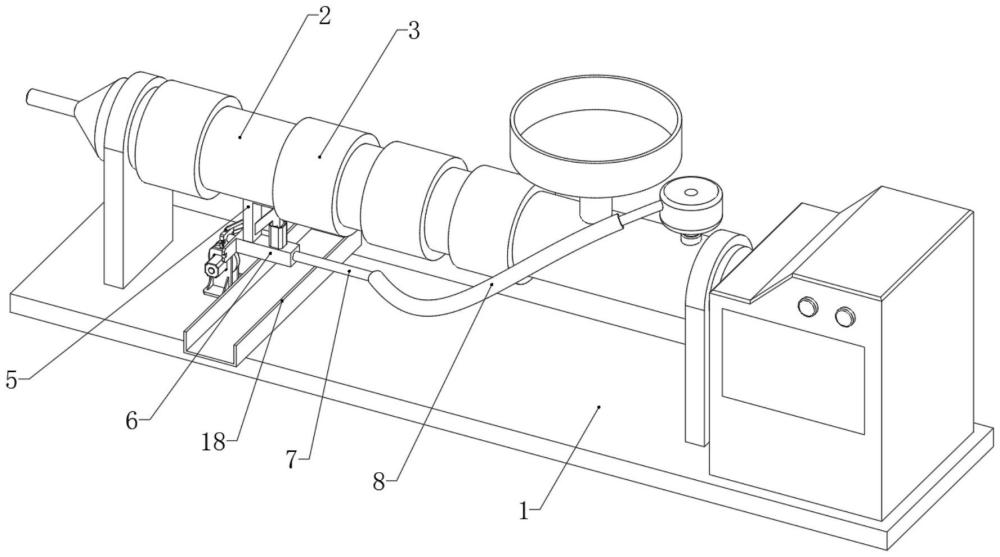

1.一种塑料注塑件制备用注塑机,包括工作台(1)和安装在工作台(1)顶部的料筒(2),所述料筒(2)内安装有螺杆(10),所述料筒(2)的外壁安装有加热部(3),所述料筒(2)的外壁还安装有进料槽(4),其特征在于,还包括:安装在料筒(2)远离注射口且位于上方外壁的回流斗(9),所述回流斗(9)内盛放有滚珠(24),所述回流斗(9)的出料口设有电动开关,当所述滚珠(24)进入料筒(2)内时,所述滚珠(24)堆积在螺杆(10)螺沟内的高度等于或大于螺杆(10)的半径;连通安装在料筒(2)靠近注射口下方外壁的引流部,且所述滚珠(24)能从引流部处排出料筒(2)外;回流部,用于将引流部排出的滚珠(24)重新回流至回流斗(9)内,使滚珠(24)形成循环回路;

所述引流部包括固定在料筒(2)下方外壁的安装架(5),所述安装架(5)上安装有引流管,所述引流管包括相互连通的竖管(11)和斜管(12),所述竖管(11)竖直连通在料筒(2)的外壁,所述安装架(5)的底部固定有发射管(6),且所述安装架(5)竖直部的内部开设有与发射管(6)连通的连通槽(15),所述斜管(12)与连通槽(15)连通,所述发射管(6)的顶部还安装有伸缩柱(13),且所述伸缩柱(13)的顶端从竖管(11)的底部伸入,并能对竖管(11)与斜管(12)的连通处打开或阻断;

所述回流部包括滑动安装在发射管(6)一侧内壁的击发柱(16),所述击发柱(16)的两侧外壁与发射管(6)端部的两侧分别连接有弹力带(21),所述连通槽(15)的内壁竖直滑动安装有挡条(14),且所述挡条(14)与击发柱(16)之间转动连接有连杆(17),所述发射管(6)远离击发柱(16)的出口处与回流斗(9)之间通过回流管(7)连通;所述回流部还包括驱动件,且驱动件能间歇拨动击发柱(16)向远离发射管(6)的方向移动;

所述螺杆(10)分为三段,第一段为加料段,该段的螺沟深度固定;第二段为压缩段,该段为渐缩螺杆,且螺沟由深变浅;第三段则为均化段,此段的螺沟固定沟深;

螺杆(10)不同段的螺沟深度不同,导致螺杆(10)与料筒(2)之间的间隙也不同,因此当注塑完成后,将其内的塑料挤出后,对螺杆(10)的螺沟内进行清理残余物料时,打开回流斗(9)的出料口的电动开关,使其内的滚珠(24)能全部落入到料筒(2)内,并先堆积在其中一个螺沟内,然后当螺杆(10)转动时,螺杆(10)的旋转会向前输送滚珠(24),而由于滚珠(24)不会随着螺杆(10)的旋转一起转动,因此能利用滚珠(24)与螺杆(10)螺沟内壁的相互摩擦来对螺杆(10)起到清理的效果,同时还能通过进料槽(4)注入清洁液以及加热部(3)加热的方式来配合清理,直至滚珠(24)被输送至引流部处并排出料筒(2)外,而排出的滚珠则会通过回流部重新回流至回流斗(9)内,使滚珠(24)形成循环回路,以对螺杆(10)进行多次清理;由于回流斗(9)位于上方设置,因此在初始状态下,滚珠(24)落下并堆积在螺杆(10)螺沟内的高度能等于或大于螺杆(10)的半径,当螺杆(10)在加料段内输送滚珠(24)时,滚珠(24)能同时与螺沟的内壁以及螺杆的杆壁发生相对摩擦,从而使螺沟深处的外壁能全面清理,提高对螺沟深处位置螺杆(10)的清洁效果。

2.根据权利要求1所述的塑料注塑件制备用注塑机,其特征在于:所述驱动件包括通过支架转动安装在工作台(1)顶部的转动盘(19),所述转动盘(19)的边缘外壁固定有能与击发柱(16)边部凸起间歇接触的拨杆(20),还包括安装在支架上且用于驱动转动盘(19)转动的驱动电机。

3.根据权利要求1所述的塑料注塑件制备用注塑机,其特征在于:所述滚珠(24)具有磁性,且磁力仅能供滚珠(24)之间相互粘连,所述回流管(7)的外部套设有套管(8),且所述套管(8)内埋设有能产生磁场的线圈。

4.根据权利要求1所述的塑料注塑件制备用注塑机,其特征在于:所述斜管(12)的外壁开设有排液孔(22),所述发射管(6)的外壁开设有漏液孔(23),所述工作台(1)位于发射管(6)下方的顶部设有用于引流的导液槽(18)。

5.根据权利要求1所述的塑料注塑件制备用注塑机,其特征在于:所述竖管(11)与斜管(12)的连接处内壁安装有弹片(25)。

6.根据权利要求4所述的塑料注塑件制备用注塑机,其特征在于:所述发射管(6)的顶部还安装有围在伸缩柱(13)周围的防水套壳。

7.根据权利要求1所述的塑料注塑件制备用注塑机,其特征在于:所述回流管(7)采用螺旋斜向输送的方式排布,且所述回流管(7)靠近回流斗(9)的一段带有向下倾斜角度。

8.根据权利要求1所述的塑料注塑件制备用注塑机,其特征在于:所述弹力带(21)为弹性纤维带或拉簧。
