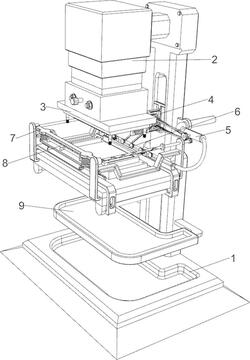

1.一种铝单板加工冲压模具,包括有:连接底座(1);
冲压机(2),安装在连接底座(1)上部前侧;
第一模具(3),安装在冲压机(2)下侧;
第二模具(31),安装在连接底座(1)下部前侧;
其特征在于,还包括有:
能够对铝单板进行夹持的夹持机构(4),安装在连接底座(1)和第二模具(31)之间;
能够对第二模具(31)进行清洁的清洁机构(5),安装在连接底座(1)上;
夹持机构(4)包括有:
连接架(40),安装在连接底座(1)中部前侧;
导向柱(42),导向柱(42)具有2个,滑动式安装在连接架(40)上下两部;
前端为圆盘结构的空心柱架(41),安装在导向柱(42)前侧之间,第一模具(3)与空心柱架(41)挤压配合;
第一弹簧(43),第一弹簧(43)具有2个,安装在导向柱(42)与连接架(40)之间;
螺纹柱(44),螺纹式安装在空心柱架(41)后部,螺纹柱(44)后部与连接架(40)转动式连接;
双向丝杆(46),转动式安装在第二模具(31)左侧;
夹持架(47),夹持架(47)具有2个,螺纹式安装在双向丝杆(46)前后两部,夹持架(47)右部均与第二模具(31)滑动式连接;
第一皮带(45),通过皮带轮安装在双向丝杆(46)后部与螺纹柱(44)之间;
清洁机构(5)包括有:
连接管(51),安装在连接底座(1)后部右侧;
旋转开关(52),转动式安装在连接管(51)前侧;
第二皮带(50),通过皮带轮安装在旋转开关(52)与螺纹柱(44)之间;
软管(53),安装在连接管(51)右侧;
喷气管(54),安装在后部夹持架(47)后部上侧,喷气管(54)右侧与软管(53)连接;
还包括有推料机构(6),推料机构(6)包括有:连接支架(60),连接支架(60)具有2个,安装在后部夹持架(47)前部上侧;
导向推板(61),滑动式安装在连接支架(60)之间;
第二弹簧(62),安装在连接支架(60)与导向推板(61)之间。
2.根据权利要求1所述的一种铝单板加工冲压模具,其特征在于,第一模具(3)前后两部下侧均设有左右两个定位柱;
还包括有去除机构(7),去除机构(7)包括有:固定架(70),第二模具(31)前后两侧均连接有左右两个固定架(70);
往复丝杆(72),转动式安装在右部固定架(70)上部之间;
第三皮带(71),通过皮带轮安装在往复丝杆(72)后部与螺纹柱(44)之间;
导向架(73),导向架(73)具有2个,安装在左部的固定架(70)之间和右部的固定架(70)之间;
移动板(74),螺纹式安装在往复丝杆(72)上,移动板(74)左部与导向杆滑动式连接;
导向连接板(76),滑动式安装在导向架(73)之间;
第三弹簧(75),第三弹簧(75)具有2个,安装在导向连接板(76)与移动板(74)之间;
清洁滚轮(77),滑动式安装在导向连接板(76)下部;
第四弹簧(78),第四弹簧(78)具有2个,安装在清洁滚轮(77)与导向连接板(76)之间。
3.根据权利要求2所述的一种铝单板加工冲压模具,其特征在于,还包括有:喷液管(8),安装在导向连接板(76)上侧。
4.根据权利要求3所述的一种铝单板加工冲压模具,其特征在于,还包括有:放置盘(9),安装在连接底座(1)下部。
