专利号: 2024106002220
申请人: 南通天岚化妆品有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

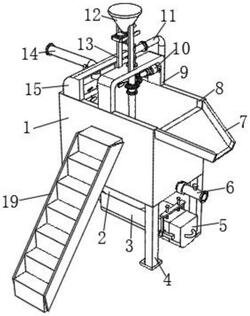

1.一种化妆品添加剂生产用废水处理装置,包括废水处理絮凝处理箱(1),所述废水处理絮凝处理箱(1)顶部的一侧设置有化妆品添加剂生产废水导水管(14),废水处理絮凝处理箱(1)底端的四角处均固定安装有支撑腿(4),废水处理絮凝处理箱(1)底端的中间位置固定连接有棱锥形漏斗(2),废水处理絮凝处理箱(1)的一侧设置有用于对其工作中起到辅助作用的爬梯(19);

其中,其特征在于:所述棱锥形漏斗(2)的远离废水处理絮凝处理箱(1)一端固定连接有絮凝沉淀物收集箱(3),絮凝沉淀物收集箱(3)的上表面对应棱锥形漏斗(2)的底端位置上开设有与其相通的第一矩形孔(26),絮凝沉淀物收集箱(3)的内部设置有絮凝沉淀物排出机构,絮凝沉淀物排出机构用于对絮凝沉淀后产生的沉淀物进行排出;

其中,废水处理絮凝处理箱(1)顶部远离化妆品添加剂生产废水导水管(14)的一侧开设有悬浮絮状物排出槽口(8),悬浮絮状物排出槽口(8)一侧倾斜固定安装有悬浮絮状物排出通道(7),废水处理絮凝处理箱(1)靠近悬浮絮状物排出通道(7)一侧的底端固定安装有与其内部相通的排水管(6),排水管(6)上设置有过滤装置,过滤装置用于对絮凝后的废水排出时进行过滤;

其中,废水处理絮凝处理箱(1)的顶端横向中间位置上固定安装有U形架(9),U形架(9)的纵向中间位置上转动安装有第三转轴(68),第三转轴(68)的外表面上套接固定安装有两个限位片(46),两个限位片(46)分别设置在U形架(9)的上下表面,并与其表面滑动连接,U形架(9)上设置有搅拌装置,搅拌装置用于对加入的絮凝剂与化妆品添加剂生产用废水进行混合搅拌;

其中,搅拌装置上设置有转动装置,转动装置用于对废水进行造浪;

其中,第三转轴(68)位于U形架(9)的上表面一端转动连接有三通接头管(20),三通接头管(20)的横向一端上有曝气装置,曝气装置用于对废水曝气搅拌;

其中,三通接头管(20)上远离第三转轴(68)一端上设置有定量添加装置,定量添加装置用于对絮凝剂进行定量添加。

2.如权利要求1所述的一种化妆品添加剂生产用废水处理装置,其特征在于:所述絮凝沉淀物排出机构包括第二伺服电机(18),第二伺服电机(18)通过第一螺钉固定安装在絮凝沉淀物收集箱(3)位于化妆品添加剂生产废水导水管(14)的一端上,第二伺服电机(18)的输出端上转动贯穿进絮凝沉淀物收集箱(3)的内部一端固定连接有无轴螺旋输送机叶片(25),絮凝沉淀物收集箱(3)远离第二伺服电机(18)一端上开设有环形槽(30);

其中,絮凝沉淀物收集箱(3)的前后两侧靠近环形槽(30)一端上对应固定安装有第一固定块(29),且第一固定块(29)竖向中间位置上开设有第一通孔,第一固定块(29)的横向中间位置上开设有第二通孔,絮凝沉淀物收集箱(3)的上表面靠近环形槽(30)一端两侧对应固定安装有滑杆(31),两个滑杆(31)上套接滑动连接有U形活动板(28)。

3.如权利要求2所述的一种化妆品添加剂生产用废水处理装置,其特征在于:所述U形活动板(28)的纵板下表面与絮凝沉淀物收集箱(3)的上表面之间固定连接有两个第一压缩弹簧(32),且两个第一压缩弹簧(32)分别套设在滑杆(31)的外表面上,U形活动板(28)的两个竖向远离其纵板一端均活动插接在与其对应的第一通孔内部;

其中,絮凝沉淀物收集箱(3)靠近环形槽(30)一端设置有密封端盖(5),密封端盖(5)的前后两侧对应第一固定块(29)的位置上均固定安装有插销杆(33),两个插销杆(33)远离密封端盖(5)一端均开设有第二矩形孔(34),且第二矩形孔(34)与第一通孔的大小相同,两个插销杆(33)远离密封端盖(5)一端活动插接在与其相适配的第二通孔内部。

4.如权利要求1所述的一种化妆品添加剂生产用废水处理装置,其特征在于:所述过滤装置包括半圆形槽(40),半圆形槽(40)开设在排水管(6)的上表面靠近废水处理絮凝处理箱(1)一端上,排水管(6)的内壁上对应半圆形槽(40)的位置上滑动安装有凹槽过滤箱(41),凹槽过滤箱(41)的顶端横向固定安装有T形滑条(42);

其中,半圆形槽(40)的内部滑动安装有与其相适配的半圆形板(37),半圆形板(37)的内壁上对应T形滑条(42)的位置上开设有与其相适配的T形滑槽(43),且T形滑槽(43)与T形滑条(42)滑动连接;

其中,半圆形板(37)的外表面上固定连接有拉把手(38),排水管(6)的外表面上套接滑动安装有滑动套环(36),且滑动套环(36)对应拉把手(38)的位置上开设有U形槽,滑动套环(36)与废水处理絮凝处理箱(1)的相对应端前后两侧均固定连接有第二压缩弹簧(35),排水管(6)的外表面上设置有阀门(69)。

5.如权利要求1所述的一种化妆品添加剂生产用废水处理装置,其特征在于:所述搅拌装置包括第一伺服电机(10),第一伺服电机(10)通过第二螺钉固定安装在U形架(9)的内壁上,第一伺服电机(10)的输出端上固定连接有第二转轴(44),第二转轴(44)远离第一伺服电机(10)一端上固定连接有第一锥齿轮(47),第一锥齿轮(47)的外表面上啮合连接有第二锥齿轮(48),第二锥齿轮(48)套接固定安装在第三转轴(68)上,且第二锥齿轮(48)与第三转轴(68)的轴心线相重叠;

其中,第三转轴(68)的正下方设置有搅拌轴(21),搅拌轴(21)与第三转轴(68)的相靠近端均固定连接有连接法兰(66),两个连接法兰(66)之间通过螺栓固定连接;

其中,搅拌轴(21)的外表面上远离连接法兰(66)一端套接固定安装有圆盘(49),且圆盘(49)的上环向等距离开设有安装孔,搅拌轴(21)靠近圆盘(49)一端为凸形设置。

6.如权利要求5所述的一种化妆品添加剂生产用废水处理装置,其特征在于:所述搅拌轴(21)的正下方设置有半圆形箱(24),半圆形箱(24)的中心位置上有与凸形相适配的凹形安装槽(65),凹形安装槽(65)的底端上开设有连接通孔,凹形安装槽(65)的上表面对应圆盘(49)的安装孔位置上均固定安装有螺杆(62);

其中,半圆形箱(24)的下表面环向等距离开设有圆孔(63),且圆孔(63)的内部均固定连接有与其内部相通的S形搅拌杆(39),S形搅拌杆(39)的下表面均匀开设有曝气孔(64)。

7.如权利要求5所述的一种化妆品添加剂生产用废水处理装置,其特征在于:所述转动装置包括第一带轮(45),第一带轮(45)套接固定安装在第二转轴(44)的外表面上,废水处理絮凝处理箱(1)的内壁靠近化妆品添加剂生产废水导水管(14)一端转动安装有第一转轴(22),第一转轴(22)的外表面上均匀固定安装有搅拌叶片(27);

其中,第一转轴(22)的外表面上套接固定安装有第二带轮(67),且第二带轮(67)与第一带轮(45)倾斜对应设置,第二带轮(67)与第一带轮(45)通过皮带(23)传动连接,废水处理絮凝处理箱(1)的上表面靠近第一转轴(22)一端上固定安装有防护罩(15)。

8.如权利要求1所述的一种化妆品添加剂生产用废水处理装置,其特征在于:所述曝气装置包括空气压塑机(16),空气压塑机(16)通过第三螺钉固定安装在废水处理絮凝处理箱(1)的外表面上,空气压塑机(16)的输出端上固定连接有连接管,连接管远离空气压塑机(16)一端固定连接有与其内部相通的连接箱(17),且连接箱(17)固定安装在空气压塑机(16)的下表面上;

其中,空气压塑机(16)的一侧上固定连接有与其内部相通的送气管(11),送气管(11)远离连接箱(17)一端与三通接头管(20)横向端固定连接,第三转轴(68)与搅拌轴(21)的内部均为空中设置。

9.如权利要求1所述的一种化妆品添加剂生产用废水处理装置,其特征在于:所述定量添加装置包括两个支撑杆(13),两个支撑杆(13)对应固定安装在U形架(9)的上表面,且两个支撑杆(13)位于三通接头管(20)的前侧,两个支撑杆(13)远离U形架(9)一端固定连接有圆锥形絮凝剂储存箱(12),圆锥形絮凝剂储存箱(12)的顶端上设置有储存箱盖;

其中,两个支撑杆(13)相靠近端顶部固定安装有U形滑板(52),U形滑板(52)的两个纵向相对应端均开设有矩形滑槽(54),两个矩形滑槽(54)的内部之间滑动连接有第二移动板(57),第二移动板(57)上表面固定连接有延伸其下表面的絮凝剂定量管(56),絮凝剂定量管(56)的顶端上套接固定安装有第一移动板(55),且第一移动板(55)的上表面与絮凝剂定量管(56)的上表面处于同一水平面,第一移动板(55)的上表面与圆锥形絮凝剂储存箱(12)的下表面贴合设置。

10.如权利要求9所述的一种化妆品添加剂生产用废水处理装置,其特征在于:所述U形滑板(52)的横板内部中间位置上固定安装有第二电动伸缩杆(59),第二电动伸缩杆(59)的伸缩端与第二移动板(57)的前表面固定连接,絮凝剂定量管(56)的靠近第二电动伸缩杆(59)一侧底端上固定安装有第二固定块(60);

其中,絮凝剂定量管(56)的正下方设置有旋转板(58),旋转板(58)靠近第二电动伸缩杆(59)一侧对应第二固定块(60)的位置上固定安装有L形旋转块(61),L形旋转块(61)与第二固定块(60)之间通过插销转动连接;

其中,U形滑板(52)的下表面对应圆锥形絮凝剂储存箱(12)的底端位置上固定安装有U形固定板(53),且U形固定板(53)的上表面与旋转板(58)的下表面贴合设置,三通接头管(20)远离第三转轴(68)一端上固定安装有圆锥形外壳;

其中,圆锥形絮凝剂储存箱(12)的外表面上对应圆锥形外壳位置上固定安装有第一电动伸缩杆(50),第一电动伸缩杆(50)的伸缩端上固定连接有插塞(51),插塞(51)与三通接头管(20)的远离第三转轴(68)一端紧密插接。
