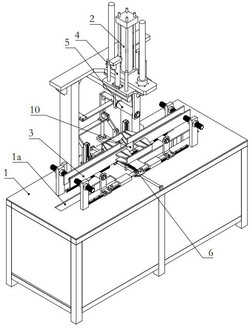

1.管材加工用折弯切割装置,其特征在于,包括工作台(1)、下压机构(2)、限位支撑台(3)、压紧机构(4)、折弯棍(5)和内移机构(6),限位支撑台(3)固定安装于工作台(1)的顶部,管材(10)卡设于限位支撑台(3),限位支撑台(3)包括两个可水平滑动的支撑棍(3a),折弯棍(5)位于支撑棍(3a)的中部上方,内移机构(6)固定安装于工作台(1)上,内移机构(6)用于拉动两个支撑棍(3a)同步向内或向外运动,折弯棍(5)可转动的安装于下压机构(2)上,下压机构(2)固定安装于工作台(1)上,下压机构(2)用于向下推动折弯棍(5),压紧机构(4)固定安装于下压机构(2)的下压端,压紧机构(4)用于将管材(10)压紧于折弯棍(5)上,工作台(1)上开设有供管材(10)两端穿过的两个条形穿孔(1a),工作台(1)的内部设置有用于对管材(10)端部切割的切割机构;
当对管材(10)折弯时,管材(10)放置于限位支撑台(3)上,压紧机构(4)处于收缩状态,下压机构(2)向下推动折弯棍(5)对管材(10)的折弯;
当对管材(10)切割时,将管材(10)骑设于折弯棍(5)的顶部,压紧机构(4)延伸对管材(10)压紧,下压机构(2)向下带动被压紧的管材(10),管材(10)的端部穿过条形穿孔(1a)插设于工作台(1)内部,内移机构(6)推动两个支撑棍(3a)与管材(10)的内侧抵触;
内移机构(6)包括两个单边内拉机构,两个支撑棍(3a)的底部均设置有转座(3c),每个单边内拉机构均与两个转座(3c)连接,每个单边内拉机构均包括弹性内拉机构(6b)、铰接座(6c)和两个伸缩杆(6a),两个伸缩杆(6a)的一端分别与两个转座(3c)铰接,两个伸缩杆(6a)的另一端与铰接座(6c)铰接,弹性内拉机构(6b)固定安装于工作台(1)上,弹性内拉机构(6b)用于拉动铰接座(6c)向工作台(1)的中部运动;
工作台(1)上设置有限位卡接机构(7),限位卡接机构(7)用于对铰接座(6c)进行阻挡,当限位卡接机构(7)对铰接座(6c)阻挡时,伸缩杆(6a)的长度方向平行于支撑棍(3a)的滑动位移方向,且限位卡接机构(7)与压紧机构(4)传动连接;
当压紧机构(4)未对管材(10)压紧时,在下压机构(2)带动压紧机构(4)下降的过程中,当折弯棍(5)与管材(10)接触前,压紧机构(4)不与限位卡接机构(7)接触,限位卡接机构(7)对铰接座(6c)进行卡接限位,当折弯棍(5)对管材(10)进行折弯的过程中,压紧机构(4)与限位卡接机构(7)接触,压紧机构(4)驱动限位卡接机构(7)与铰接座(6c)分离;
当压紧机构(4)对管材(10)压紧时,在下压机构(2)带动压紧机构(4)下降的过程中,且管材(10)与支撑棍(3a)接触前,压紧机构(4)驱动限位卡接机构(7)与铰接座(6c)分离;
限位卡接机构(7)包括挡板(7a)、铰接杆(7b)、竖直滑杆(7c)和延伸杆(7d),挡板(7a)和竖直滑杆(7c)均可竖直滑动的安装于工作台(1)上,挡板(7a)的一侧与铰接座(6c)接触,铰接杆(7b)通过转座可转动的安装于工作台(1)上,铰接杆(7b)的两端分别开设有腰形孔,挡板(7a)和竖直滑杆(7c)上均固定设置有滑柱,挡板(7a)和竖直滑杆(7c)上的滑柱分别插设于两个腰形孔内,延伸杆(7d)固定安装于压紧机构(4)上,竖直滑杆(7c)顶部设置有与延伸杆(7d)接触的延伸板(7e),当延伸杆(7d)与延伸板(7e)接触时,支撑棍(3a)未与管材(10)接触,挡板(7a)的顶部固定设置有配重块;
弹性内拉机构(6b)包括导柱一(6b2)、固定板(6b3)和两个拉簧(6b1),固定板(6b3)固定安装于工作台(1)上,导柱一(6b2)固定安装于固定板(6b3)上,两个铰接座(6c)均与导柱一(6b2)滑动连接,两个拉簧(6b1)的一端与固定板(6b3)固定连接,两个拉簧(6b1)的另一端分别与两个铰接座(6c)固定连接,工作台(1)上固定设置有用于对两个铰接座(6c)内侧阻挡的挡条;
下压机构(2)包括安装架(2a)、下压板(2b)、导柱二(2c)、延伸座(2d)和下压油缸(2e),安装架(2a)固定安装于工作台(1)的台面上,下压油缸(2e)固定安装于安装架(2a)上,下压板(2b)固定安装于下压油缸(2e)的输出端上,导柱二(2c)可竖直滑动的安装于安装架(2a)上,导柱二(2c)的底部与下压板(2b)固定连接,延伸座(2d)固定安装于下压板(2b)的底部,折弯棍(5)可转动的安装于延伸座(2d)上;
压紧机构(4)包括两个下压器,两个下压器均固定安装于下压板(2b)上,且两个下压器分别位于折弯棍(5)的两侧,每个下压器均包括电动推杆(4a)、压块(4c)和两个导柱三(4b),电动推杆(4a)固定安装于下压板(2b)上,两个导柱三(4b)可竖直滑动的安装于下压板(2b)上,压块(4c)固定安装于两个导柱三(4b)的底部,电动推杆(4a)的输出端与压块(4c)固定连接,延伸杆(7d)固定安装于压块(4c)的侧面。
2.如权利要求1所述的管材加工用折弯切割装置,其特征在于,限位支撑台(3)还包括两个侧挡板(3b),两个侧挡板(3b)的内侧与管材(10)的外侧贴合,每个侧挡板(3b)的外侧两端上均固定设置有螺杆(3d),工作台(1)上固定设置有用于对螺杆(3d)支撑的安装座(3e),安装座(3e)上开设有供螺杆(3d)穿过的穿孔,螺杆(3d)上啮合设置有两个螺母,两个螺母夹持于安装座(3e)上,侧挡板(3b)的中部开设有供折弯棍(5)穿过的避让缺口,且侧挡板(3b)的中部设置有避让架(3f),避让架(3f)横跨避让缺口且与一分为二的两个侧挡板(3b)固定连接。
3.如权利要求1所述的管材加工用折弯切割装置,其特征在于,限位卡接机构(7)还包括两个滑轨(7h)、两个滑座(7f)、两个导柱四(7k)和两个导座(7y),两个滑座(7f)固定安装于挡板(7a),滑轨(7h)呈竖直固定安装于工作台(1)的顶部,滑座(7f)可竖直滑动的安装于滑轨(7h),两个导柱四(7k)呈竖直固定安装于竖直滑杆(7c)的底部,导座(7y)固定安装于工作台(1),导柱四(7k)可竖直滑动的安装于导座(7y)。
