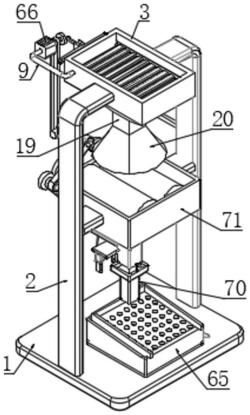

1.一种园林垃圾回收处理装置,包括底座(1);其特征在于:所述底座(1)的顶部对称固定连接有L形支撑板一(2),两所述L形支撑板一(2)之间固定连接有矩形框一(3),所述矩形框一(3)的一外侧面固定连接有U形固定杆一(9),所述矩形框一(3)上设置有用于园林垃圾切割的切割驱动组件(66);

所述切割驱动组件(66)包括对称滑动连接在矩形框一(3)两内侧面上的滑板(4),所述矩形框一(3)相对的两内侧面均开设有与滑板(4)相匹配的导向槽(6),两所述滑板(4)之间固定连接有多个切割刀一(5),所述滑板(4)的一侧面固定连接有延伸至矩形框一(3)外部的延伸杆(15),两所述延伸杆(15)之间通过连接板(16)固定连接,所述连接板(16)的一侧面固定连接有连接件一(8),所述矩形框一(3)的内部固定连接有多个与切割刀一(5)相匹配的切割刀二(7);

所述矩形框一(3)的底部连通设置有下料管一(19),所述下料管一(19)的底端固定连接有锥形管(20),所述锥形管(20)的内部设置有用于园林垃圾分散下料的摊料组件一(67),其中一所述L形支撑板一(2)的一侧面固定连接有L形支撑板二(24),所述L形支撑板二(24)的一侧面转动连接有蜗杆(29),所述L形支撑板二(24)的底部固定连接有U形固定杆二;

两所述L形支撑板一(2)相对的两侧面均固定连接有耳板(38),两所述耳板(38)之间固定连接有矩形框二(39),所述矩形框二(39)的内部对称转动连接有延伸至外部的转轴三(40),所述转轴三(40)的周侧面固定套设有碾压辊(41),两所述转轴三(40)远离碾压辊(41)的一端固定连接有相互啮合的直齿轮一(42);

所述矩形框二(39)的底部固定连接有下料管二(47),所述下料管二(47)的一外侧面设置有用于控制下料速度的控料组件(69),所述下料管二(47)的底部设置有用于均匀撒料的摊料组件二(71),所述底座(1)的顶部固定设置有用于筛分园林垃圾的筛选设备(65);

所述U形固定杆一(9)的一端通过电机固定座固定连接有电机(10),所述电机(10)的驱动端固定连接有传动杆(11),所述传动杆(11)的端部固定连接有圆盘(12),所述圆盘(12)一侧面偏离圆心处固定连接有圆柱杆(13),所述圆柱杆(13)的周侧面转动连接有撑拉板(14),所述撑拉板(14)和连接件一(8)之间铰接连接;

所述摊料组件一(67)包括设置在锥形管(20)内部的圆台块(21),所述圆台块(21)和锥形管(20)之间通过四个呈圆周阵列设置的固定杆一(22)固定连接,所述圆台块(21)的外周侧面均匀开设有多个下料槽口(23),所述圆台块(21)的内部设置有用于刮除粘黏园林垃圾的刮料组件(68);

所述刮料组件(68)包括固定连接在U形固定杆二端部的箱体(32),所述箱体(32)罩设在蜗杆(29)上,所述箱体(32)的内部转动连接有延伸至外部的转轴二(33),所述转轴二(33)的一端固定连接有与蜗杆(29)相啮合的蜗轮,所述转轴二(33)的周侧面平行对称固定连接有与下料槽口(23)相匹配的三组横杆(34),所述横杆(34)的端部均固定连接有固定板(35),水平布置的两所述固定板(35)远离转轴二(33)的一侧面固定连接有多个与下料槽口(23)相匹配的拨杆(36),所述蜗杆(29)的另一端固定连接有锥齿轮二(30);

所述传动杆(11)的周侧面固定套设有链轮一(17),所述L形支撑板二(24)的一侧面固定连接有安装板(25),所述安装板(25)的一侧面转动连接有转轴一(26),所述转轴一(26)的端部固定连接有链轮二(27),所述链轮一(17)和链轮二(27)之间套设有链条(18),所述转轴一(26)的周侧面固定套设有与锥齿轮二(30)相啮合的锥齿轮一(28),所述蜗杆(29)的周侧面固定套设有皮带轮一(31);

所述矩形框二(39)的一外侧面转动连接有转杆一(43),所述转杆一(43)的端部固定连接有与其中一直齿轮一(42)相啮合的直齿轮二(44),所述转杆一(43)的周侧面固定套设有皮带轮二(45),所述皮带轮一(31)和皮带轮二(45)之间套设有皮带一(37);

所述控料组件(69)包括滑动插设至下料管二(47)内部的隔板(52),所述下料管二(47)的一外侧面固定连接有承重板(54),所述承重板(54)的顶部滑动连接有移动板(72),所述移动板(72)和隔板(52)之间固定连接,所述下料管二(47)的一外侧面转动连接有转杆二(48),所述转杆二(48)的周侧面固定套设有圆柱辊(50),所述圆柱辊(50)的周侧面开设有回形路径槽(51),所述隔板(52)的顶部固定连接有与回形路径槽(51)滑动连接的抵杆(53),所述转杆二(48)的一端固定连接有皮带轮三(49),所述皮带轮二(45)和皮带轮三(49)之间套设有皮带二(46),所述承重板(54)的底部设置有用于驱动摊料组件二(71)摆动的往复摆动组件(70);

所述往复摆动组件(70)包括对称固定连接在承重板(54)底部的立板(58),所述承重板(54)的底部固定连接有连接件二(55),所述连接件二(55)上铰接连接有转板(56),其中一所述立板(58)和转板(56)之间固定连接有弹性件(59),所述隔板(52)的底部固定连接有牵引绳(60),远离弹性件(59)的立板(58)上开设有与牵引绳(60)相匹配的限位通口(61),牵引绳(60)活动端穿过远离弹性件(59)的立板(58)上的限位通口(61)并与转板(56)固定连接;转板(56)靠近摊料组件二(71)的一侧面固定连接有固定杆二(57);

所述摊料组件二(71)包括对称转动连接在下料管二(47)相对的两外侧面上的转杆三(63),所述转杆三(63)的周侧面固定套设有竖板(64),两所述竖板(64)之间固定连接有与下料管二(47)相匹配的分料管(62),所述固定杆二(57)和分料管(62)之间固定连接。

2.根据权利要求1所述的一种园林垃圾回收处理装置的使用方法,其特征在于,包括以下步骤:

S01、先启动电机(10)和筛选设备(65),再将园林垃圾分散的撒在矩形框一(3)内,电机(10)的驱动端带动传动杆(11)、圆盘(12)和圆柱杆(13)转动,使圆柱杆(13)通过撑拉板(14)带动连接板(16)和切割刀一(5)往复的在矩形框一(3)内移动,配合切割刀二(7)的使用,完成对园林垃圾的切割操作;

S02、切割完毕后的园林垃圾沿着下料管一(19)输送到矩形框二(39)内,园林垃圾下落过程中,沿着锥形管(20)内壁下落,其中一部分园林垃圾通过下料槽口(23)落入到矩形框二(39)内,电机(10)的驱动端同时带动传动杆(11)和链轮一(17)转动,进而通过链条(18)带动链轮二(27)、转轴一(26)和锥齿轮一(28)转动,使锥齿轮一(28)带动与之相啮合的锥齿轮二(30)和蜗杆(29)转动,蜗杆(29)带动蜗轮、转轴二(33)和拨杆(36)转动,拨杆(36)转动过程中,对粘黏在下料槽口(23)上的园林垃圾进行清理,保证园林垃圾下落的顺畅性,与此同时蜗杆(29)带动皮带轮一(31)转动,通过皮带一(37)带动皮带轮二(45)、转杆一(43)和直齿轮二(44)转动,使直齿轮二(44)带动相靠近的直齿轮一(42)转动,进而使两直齿轮一(42)和碾压辊(41)转动,完成对园林垃圾的进一步碾碎;

S03、碾碎后的园林垃圾通过下料管二(47)和分料管(62)排放到筛选设备(65)中,转杆一(43)带动皮带轮二(45)转动,通过皮带二(46)带动皮带轮三(49)、转杆二(48)和圆柱辊(50)转动,使抵杆(53)沿着圆柱辊(50)上的回形路径槽(51)往复的水平移动,进而带动隔板(52)往复的水平移动,使隔板(52)控制下料管二(47)中的园林垃圾下落的流通量;

S04、与此同时,初始状态下弹性件(59)呈压缩状态,通过隔板(52)往复的水平移动,配合弹性件(59)的使用,带动牵引绳(60)往复的被拉伸和回缩,从而带动转板(56)、固定杆二(57)和分料管(62)往复的沿着垂直筛选设备(65)的方向摆动,使园林垃圾均匀的分撒在筛选设备(65),合格的园林垃圾从筛选设备(65)的下方排出,不合格的园林垃圾从筛选设备(65)中筛板上方流出。
