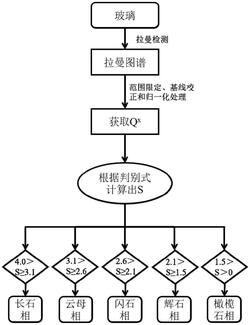

1.一种测试硅酸盐玻璃的结晶倾向的方法，其特征在于，具体测试步骤包括：a.采用激光拉曼分析仪检测处理后的硅酸盐玻璃的拉曼光谱；

采用的激光拉曼分析仪的激光的波长选自325nm、473nm、532nm和633nm中的一种；

‑1

b.从所述拉曼光谱中截取拉曼位移为600‑1300cm 的谱段，选5个峰位点，m0对应拉曼‑1 ‑1 ‑1位移为600‑800cm ，m1对应拉曼位移为805‑900cm ，m2对应拉曼位移为905‑950cm ，m3对‑1 ‑1应拉曼位移为955‑1000cm ，m4对应拉曼位移为1005‑1300cm ，再进行预处理；

0 1 2 3 4 0 1 2

c.进行分峰拟合处理，得到子峰面积Q、Q 、Q、Q 、Q，m0对应Q 、m1对应Q、m2对应Q、m3

3 4

对应Q、m4对应Q，

x x x x x 0 1 2 3 4A为峰面积Q与所有峰面积之比，A的具体计算公式为：A=Q/(Q+Q+Q+Q+Q）×100%，x为1‑4的整数；

d.根据公式确定硅酸盐玻璃的结晶倾向，

1 2 3 4

所述公式为：S=1×A+2×A＋3×A＋4×A，当4.0＞S≥3.1时，硅酸盐玻璃的结晶倾向为长石相，当3.1＞S≥2.6时，硅酸盐玻璃的结晶倾向为云母相，当2.6＞S≥2.1时，硅酸盐玻璃的结晶倾向为闪石相，当2.1＞S≥1.5时，硅酸盐玻璃的结晶倾向为辉石相，当1.5＞S＞0时，硅酸盐玻璃的结晶倾向为橄榄石相。

2.根据权利要求1所述的方法，其特征在于，步骤b中，所述预处理包括基线校正和归一化处理。

3.根据权利要求1或2所述的方法，其特征在于，步骤c中，所述分峰拟合处理为高斯拟合。

4.根据权利要求1所述的方法，其特征在于，步骤a中，采用的激光拉曼分析仪的激光的功率为15‑25mW。

5.根据权利要求1所述的方法，其特征在于，步骤a中，所述拉曼光谱的检测温度为20‑

25℃，检测曝光时间为3‑5s。

6.根据权利要求1所述的方法，其特征在于，步骤a中，所述检测的过程的温度波动范围不超过1℃。

7.根据权利要求1所述的方法，其特征在于，步骤a中，所述检测的扫描次数为5‑8次。

8.根据权利要求1所述的方法，其特征在于，步骤a中，所述处理的具体步骤包括打磨、抛光。
