专利号: 2024105607705
申请人: 江苏科技大学
专利类型:发明专利
专利状态:已下证
更新日期:2026-03-02
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种波浪能与光伏一体化发电的综合海上平台,其特征在于:包括海上平台主体、光伏发电装置(1)及波浪能发电装置(3);

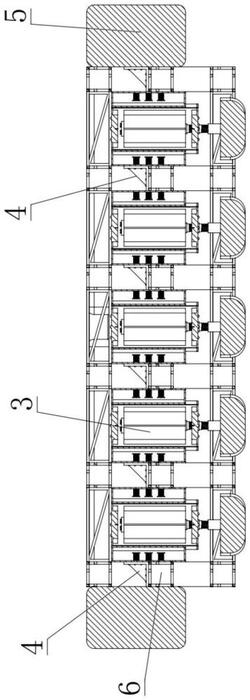

所述海上平台主体为由多块浮体(5)构成的内部中空的平台;所述浮体(5)之间串联有第一连接筋(8);

所述海上平台主体内横向与纵向固定有钢架(6)及钢柱(7),所述钢架(6)及钢柱(7)将所述海上平台主体的内部空间划分为网格区域;所述波浪能发电装置(3)固定在所述网格区域内;所述光伏发电装置(1)固定在所述网格区域的上方;

所述波浪能发电装置(3)的外部为外浮筒(3‑2),所述外浮筒(3‑2)的内部中空并布置有线圈(3‑8),所述外浮筒(3‑2)的外部与钢架(6)固连;

所述波浪能发电装置(3)的内部为内浮筒(3‑1);所述内浮筒(3‑1)的中部有旋转磁铁(3‑5);所述内浮筒(3‑1)的上端和下端设有固定磁铁(3‑9);所述旋转磁铁(3‑5)的两端的磁极与固定磁铁(3‑9)的两端的磁极相反;

所述波浪能发电装置(3)的底部为浮子(3‑4),所述浮子(3‑4)上设有推杆(3‑6),所述推杆(3‑6)上固连有滚珠丝杠(3‑7),所述滚珠丝杠(3‑7)上方有杆轴(3‑3);所述滚珠丝杠(3‑7)穿过所述内浮筒(3‑1)的底部,所述内浮筒(3‑1)的底部与滚珠丝杠(3‑7)的连接处设有轴承(3‑10);

所述旋转磁铁(3‑5)固定在所述杆轴(3‑3)上;所述推杆(3‑6)在波浪作用下驱动滚珠丝杠(3‑7)带动杆轴(3‑3)和旋转磁铁(3‑5)旋转;

所述旋转磁铁(3‑5)在旋转过程中与固定磁铁(3‑9)作用产生的磁场的极性改变,驱使线圈(3‑8)产生自由电子形成电流。

2.根据权利要求1所述的波浪能与光伏一体化发电的综合海上平台,其特征在于:所述波浪能发电装置(3)与钢架(6)之间设有第二连接筋(4)。

3.根据权利要求2所述的波浪能与光伏一体化发电的综合海上平台,其特征在于:所述第二连接筋(4)包括钢板(4‑1)和加强筋(4‑2);所述钢板(4‑1)上开设有孔(4‑3)。

4.根据权利要求1所述的波浪能与光伏一体化发电的综合海上平台,其特征在于:所述推杆(3‑6)与滚珠丝杠(3‑7)之间连接有固定件。

5.根据权利要求1所述的波浪能与光伏一体化发电的综合海上平台,其特征在于:所述光伏发电装置(1)包括光伏发电板和支架(2),所述支架(2)固定在所述钢架(6)上。

6.根据权利要求5所述的波浪能与光伏一体化发电的综合海上平台,其特征在于:所述支架(2)由底座和多个矩形单元组成。

7.根据权利要求6所述的波浪能与光伏一体化发电的综合海上平台,其特征在于:所述矩形单元由杆件(2‑1)拼接而成,所述杆件(2‑1)上开设有安装光伏发电板的滑槽(2‑2)。

8.根据权利要求6所述的波浪能与光伏一体化发电的综合海上平台,其特征在于:所述矩形单元与底座之间有设定角度。

9.根据权利要求1所述的波浪能与光伏一体化发电的综合海上平台,其特征在于:所述外浮筒(3‑2)为内部中空的矩形浮筒。

10.根据权利要求1所述的波浪能与光伏一体化发电的综合海上平台,其特征在于:所述内浮筒(3‑1)为柱状浮筒。
